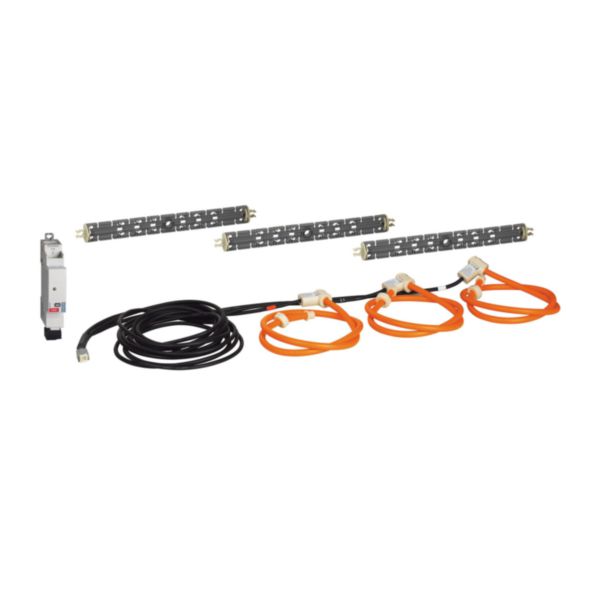

Module de mesure triphasé + 3 tores flexibles Rogowski - raccordement direct jusqu'à 6300A - pour système de supervision NEMO SX

  • Ref. SXMR08
  • IMESYS - NEMO SX
  • Legrand Energies Solutions

NEMO SX est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation en local ou à distance

  • Format : 1 module - 17,8mm de large
  • Module de mesure multifonctions pour courants forts livré avec 3 tores ouvrants flexibles + 3 supports plastiques de centrage - pour mesurer les principales données électriques d'un circuit triphasé jusqu'à 6300A - Courant maxi au primaire des tores Rogowski : 7500A
  • Equipé de ports de connexion spécifiques pour une transmission des données, soit par rail communicant (via le connecteur à l'arrière du module) ou par câble communicant (via les connecteurs en aval du module)
  • Configuration : en local, via les micro-switchs de configuration sur le côté des modules et/ou à distance sur le logiciel de configuration - Adressage : en local, via la molette d'adressage et/ou à distance sur le logiciel de configuration gratuit

Les + utilisation

Permet la mesure des courants, tensions simples et composées, puissance active/réactive et apparente sur chaque phase et cumulées, cos φ et fréquence, indications du taux d'harmoniques…

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

  • Système de bus KNX Non
  • Système de bus KNX-radio Non
  • Système de bus radio Non
  • Système de bus LON Non
  • Système de bus Powernet Non
  • Autres systèmes de bus Autre
  • Radio bidirectionnelle Non
  • Modèle Direct/transformateur
  • Type de connexion Direct
  • Puissance réactive Oui
  • Interface d'impulsions S0 Sans
  • Changement de tarif Non
  • Classe de précision 1
  • Largeur 17.8 mm
  • Hauteur 95.5 mm
  • Profondeur 67.6 mm
  • Résistance aux chocs (IK) Autre
  • Classe de protection (IP) IP40
  • Temperature d'utilisation /d'installation -25-70 °C
  • Temperature de stockage -40-70 °C
  • Type de tension DC
  • Tension nominale (Un) 10.8-13.2 V
  • Indication de repérage des bornes de raccordement Oui
  • Sans halogène Oui
  • Capacité des bornes 0.5-2.5 mm²
  • Type de connexion Cable
  • Avec zone de texte/surface d'inscription Oui
  • Equipé de prise(s) USB Non
  • Mode de pose Rail DIN
  • Adressable Oui
  • Conforme à la Réglementation pile ou batterie Non
  • Objet connecté Non
  • EAN/Gencode 8032826514784
