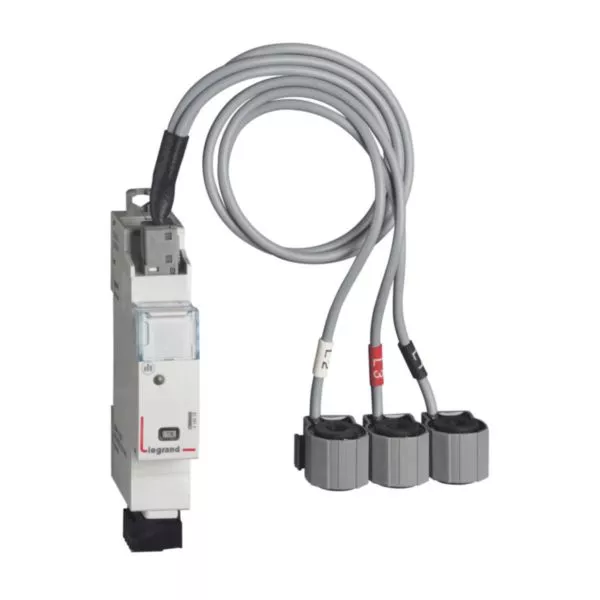

Module de mesure 3x monophasé + 3 tores fermés EMS CX³ jusqu'à 63A - 1 module
- Ref. 4 149 18
- EMS CX³
- LEGRAND
EMS CX³ (Energy Management System) est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation électrique
Tarif professionnel de référence HT
hors éco-contribution
Caractéristiques produit
- Module de mesure jusqu'à 63A 3xmonophasé + 3 tores rogowski fermés EMS CX³ - 1 module
- Equipé de ports de connexion spécifiques pour une transmission des données, soit par rail communicant (via le connecteur à l'arrière du module) ou par câble communicant (via les connecteurs en aval du module)
- Classe de précision : 0,5 - Consommation en 12V= : 0,418W - 34,8mA
- Configuration : en local, via les micro-switchs de configuration sur le côté des modules et/ou à distance sur le logiciel de configuration - Adressage : en local, via la molette d'adressage et/ou à distance sur le logiciel de configuration gratuit
- Conforme aux normes IEC 61557-12 et EN 61557-2 - Système EMS CX³ conforme aux normes IEC 61131-2 et EN 61131-2 (Automates programmables)
Les + installation
Accepte le passage du peigne d'alimentation
Les + utilisation
Permet la mesure des courants, tensions simples et composées, puissance active/réactive et apparente sur chaque phase et cumulées, cos φ et fréquence, indications du taux d'harmoniques…
Recommandations / restrictions d’usages
- Alimentation du système avec module d'alimentation spécifique référence 414945
Information sur la gamme
EMS CX³ : le système complet de gestion de l’energie. Il permet de : vérifier le bon fonctionnement de l’installation, mesurer les valeurs électriques, contrôler les différents états des appareils. Grâce à ce système, l’utilisateur ou l’exploitant peut maîtriser son installation en commandant à distance les circuits, programmant des actions ou alarmes et en mettre en place des actions correctives. La supervision de l’installation est possible dans le tableau (mini configurateur dans le tableau) ou à distance ( sur PC, Smartphones, tablettes…).
Documentation et conseils de pose
Page catalogue et annexes
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.56 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02335FR-05.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ModbusTable_EMS_414918_3x1PN_v1.01.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02335FR-03.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20061_GT_EMS_CX3_FR (imprimable).pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20057_FR.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Fiche argumentaire EMSCX3 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Système de bus KNX Non
- Système de bus KNX-radio Non
- Système de bus radio Non
- Système de bus LON Non
- Système de bus Powernet Non
- Autres systèmes de bus Autre
- Radio bidirectionnelle Non
- Modèle Direct/transformateur
- Type de connexion Direct
- Puissance réactive Oui
- Interface d'impulsions S0 Sans
- Changement de tarif Non
- Classe de précision 0.5
- Largeur 17.8 mm
- Hauteur 95.5 mm
- Profondeur 67.6 mm
- Résistance aux chocs (IK) Autre
- Classe de protection (IP) IP40
- Temperature d'utilisation /d'installation -25-70 °C
- Temperature de stockage -40-70 °C
- Type de tension DC
- Tension nominale (Un) 10.8-13.2 V
- Indication de repérage des bornes de raccordement Oui
- Sans halogène Oui
- Capacité des bornes 0.5-2.5 mm²
- Type de connexion Cable
- Avec zone de texte/surface d'inscription Oui
- Equipé de prise(s) USB Non
- Mode de pose Rail DIN
- Adressable Oui
- Conforme à la Réglementation pile ou batterie Non
- Objet connecté Non
- EAN/Gencode 3414971437661
Logiciels et configurateurs
Logiciels métiers
Engagement RSE & Respect des normes et réglementations
Substances réglementées
Pièces détachées
Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
| Ref. | Désignation. |
|---|---|
| 9 804 81 | Support plastique interne pour tore Rogowski fermé EMS CX³ |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
