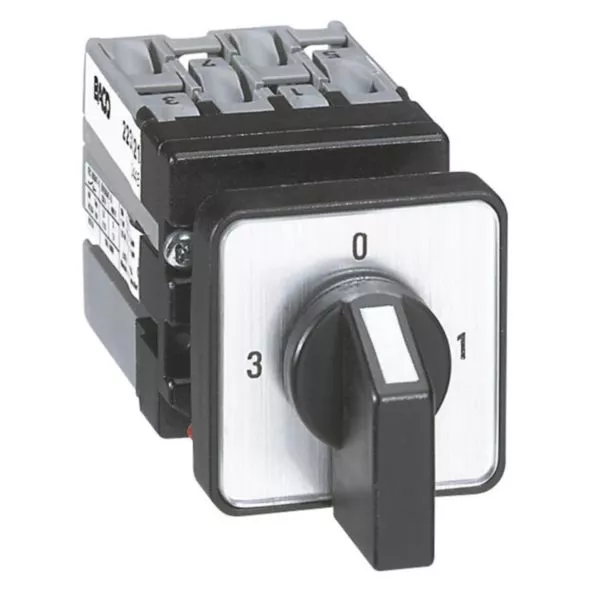

Mini-commutateur à cames 3 directions avec position arrêt - 1P - fixation centrale Ø22 sur porte

Ref. 0 235 21
LEGRAND

Permet de sélectionner et de changer l’état des circuits électriques

59,85 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Mini-commutateur à cames 3 directions avec position arrêt
Manette
- 1 pôle
- Gamme mini-com
- Valeur maximum en AC21 : 10A
- 3 contacts à ouverture positive et double coupure des pôles
Présentation : plastron alu avec marquage et manette gris et noir pour les appareils à manette, têtes de commande à manette et à clé (clé n° 455) sans plastron et sans étiquette
IP65 à l'avant de l'enveloppe - IP2X à l'arrière de l'enveloppe
Conforme aux normes IEC EN 60947-3 - Agréé UL - CSA (USA - Canada)

Les + installation

Montage sur portes d'enveloppes par fixation centrale Ø16mm et Ø22mm

Les + utilisation

Permet de sélectionner et de changer l'état des circuits dans lesquels il est intégré - Permet de visualiser l'état de l'équipement en fonction de la position de la manette

Recommandations / restrictions d’usages

Encombrement réduit pour gain de place dans les installations

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

F00261FR00.pdf

Notices / Guides mise en oeuvre

Notice 096896000-A

Caractéristiques techniques

Type d'interrupteur
Commutateur multi-positions
Nombre de pôle(s)
1
Tension de fonctionnement nominale max. Ue en CA
400 V
Courant nominal
10 A
Nombre de positions de commutation
4
Avec position 0
Oui
Avec retour automatique à la position 0
Non
Type de construction de l'appareil
Appareil encastré
Convient pour montage au sol
Non
Adapté à une fixation frontale
Oui
Appareil complet dans un boîtier
Non
Finition de l'élément d'actionnement
Manette / levier
Taille du panneau frontal
30 x 30 mm
IP
IP65
EAN/Gencode
3245060235215
