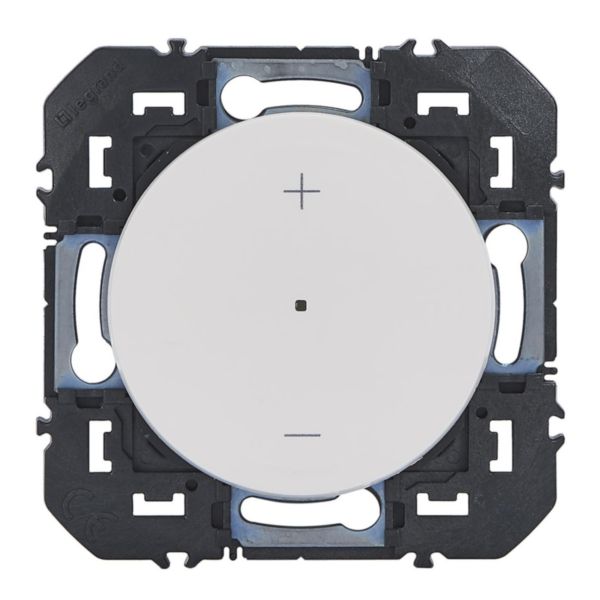

Interrupteur variateur dooxie universel 3 fils avec neutre 150W LED finition blanc
- Ref. 600066A
- Dooxie
- LEGRAND
dooxie, une commande d'éclairage avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
Tarif professionnel de référence HT
hors éco-contribution
Caractéristiques produit
- Permet de commander les lampes 150W maximum de type dimmable, LEDs, halogènes, fluocompact du marché
- Avec réglage butée haute et basse d'éclairage
- Câblage 3 fils avec Neutre
- Encombrement réduit : compatible avec boîte profondeur 30mm
- Blanc - À équiper d'une plaque
Avantages
- Compatible avec un large panel de ampoules LEDs "Dimmable"
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal et compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées
Les + installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie)
- Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les + utilisation
Permet de créer une ambiance lumineuse tout en diminuant la consommation d'énergie
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Page catalogue et annexes
- Page Commerciale (p.14 édition 2023) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F04317FR-00.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE13991AB Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Composition Mécanisme complet avec cadre
- Type de commande Bouton-poussoir
- Contrôle d'app via Bluetooth Non
- Variation par coupure de début de phase Oui
- Variation par coupure de fin de phase Oui
- Cablage en série Non
- Type de charge Universel et LED
- Commande auxiliaire possible Oui
- Mémoire de valeurs de luminosité Oui
- Utilisable avec un bouton-poussoir Oui
- Utilisable avec un détecteur de mouvement Non
- Utilisable avec un détecteur de présence Non
- Utilisable avec un interrupteur temporisé/minuteur Non
- Commande radio possible Non
- Commande infrarouge possible Non
- Luminosité min. contrôlable Oui
- Mode de pose Encastré
- Type de fixation Fixation avec vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Non traité
- Finition de la surface Brillant
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Adapté à la classe de protection (IP) IP20
- Résistance aux chocs (IK) IK04
- Tension nominale (Un) 110-240 V
- Fréquence 50-60 Hz
- Tension de commande 110-240 V
- Puissance nominale charge ohmique/résistive 0-150 W
- Puissance nominale de charge inductive 0-150 VA
- Puissance nominale de charge capacitive 0-150 VA
- Puissance max. de commutation LED 150 W
- Consommation d'énergie 0.7 W
- Type de connexion Borne à vis
- Section de câble 1.5-2.5 mm²
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 46 mm
- Profondeur min. de la boîte d'encastrement 40 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 33 mm
- Temperature d'utilisation /d'installation 5-35 °C
- Temperature de stockage 0-45 °C
- Type de tension AC
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Conforme aux tests de mise en service (1000V) Non
- Traitement antimicrobien Non
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- EAN/Gencode 3414972447621
