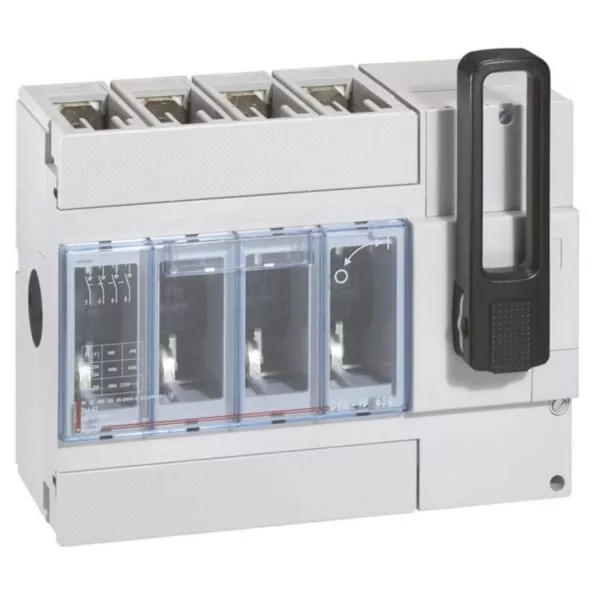

Interrupteur-sectionneur DPX-IS630 sans déclenchement avec commande frontale - 4P - 400A

Ref. 0 266 62
DPX-IS
LEGRAND

DPX-IS, sectionneur sans déclenchement, à coupure visible pour le sectionnement en sûreté des installations et des lignes électriques

1208,00 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Interrupteur-sectionneur DPX-IS630 sans déclenchement avec commande frontale
4P - 400A - Reçoit les auxiliaires électriques - Le contact référence 026160 peut être contact auxiliaire d'alarme ou de précoupure selon la position de montage
Livré avec :
- plages de raccordement
- cache-vis
- rehausse de poignée
Se monte sur platine dans les coffrets et armoires XL³
Conforme à la norme NF IEC 60947-3 - Catégorie d'emploi AC23A

Les + installation

Fonction cadenassage intégrée dans la poignée

Les + utilisation

Assure la coupure en charge par sectionnement visible et action positive des contacts

Information sur la gamme

La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

F00698FR_05.pdf

Notices / Guides mise en oeuvre

Notice Y0274D

Caractéristiques techniques

Finition interrupteur général
Oui
Finition interrupteur de maintenance/réparation
Oui
Finition interrupteur de sécurité
Oui
Finition interrupteur de dispositif d'arrêt d'urgence
Non
Finition de l'inverseur
Non
Tension de fonctionnement nominale max. Ue en CA
690 V
Tension de fonctionnement normale
230-690 V
Courant nominal
400 A
Courant permanent nominal, AC-21, 400 V
400 A
Courant nominal de courte durée admissible Icw
15 kA
Puissance de fonctionnement nominale, AC-23, 400 V
160 kW
Intensité de court-circuit nominale conditionnelle Iq
100 kA
Nombre de pôle(s)
4
Nombre de contacts auxiliaires à deux directions
4
Commande motorisée en option
Non
Commande motorisée intégrée
Non
Déclencheur voltmétrique en option
Non
Type de construction de l'appareil
Appareil complet installé dans un boîtier
Convient pour montage au sol
Oui
Adapté à une fixation frontale à 4 trous
Oui
Adapté à une fixation frontale centrale
Non
Adapté à un montage en distributeur
Oui
Adapté à un montage intermédiaire
Non
Couleur de l'élément d'actionnement
Noir
Finition de l'élément d'actionnement
Bouton rotatif
Verrouillable
Oui
Type de raccordement du circuit principal
Raccordement à vis
IP
IP20
EAN/Gencode
3245060266622

Logiciels et configurateurs

Logiciels métiers

Prescription

Support d’aide à la prescription

026663.dwg

Engagement RSE & Respect des normes et réglementations

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
9 802 59	Kit pièces de rechange pour maintenance interrupteur sectionneur DPX-IS630
9 802 64	Kit pour isolation des bornes de disjoncteur boîtier moulé DPX³630 et interrupteur-sectionneur DPX-IS630
9 802 65	Kit pièces de rechange pour maintenance commande rotative frontale interrupteur-sectionneur DPX-IS250 et DPX-IS630
