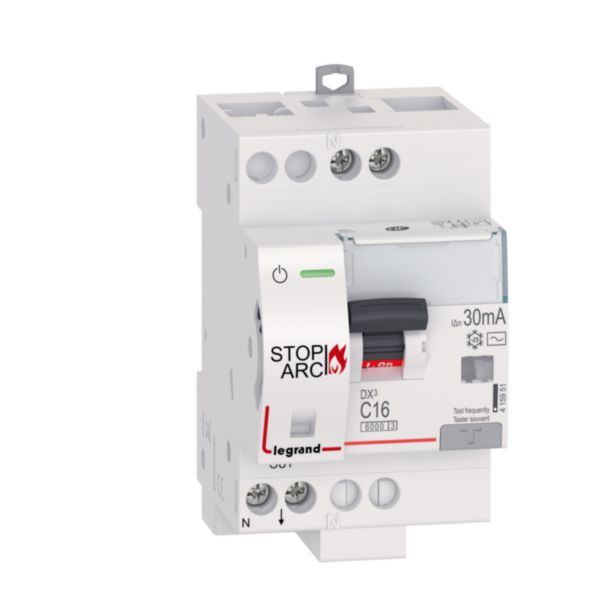

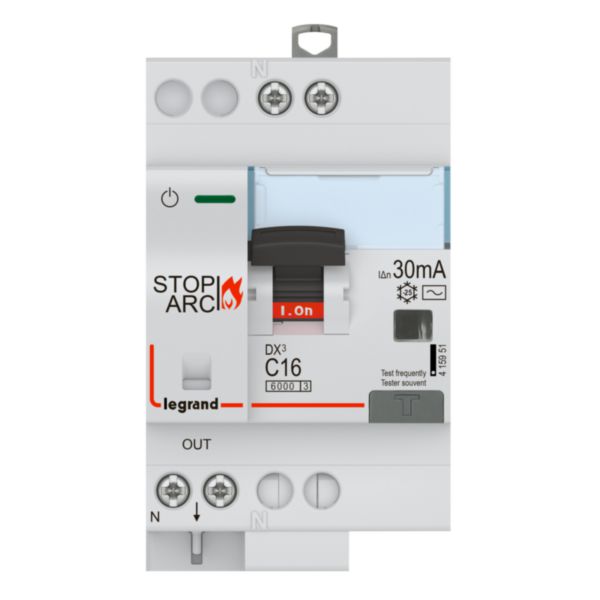

Disjoncteur différentiel DX³ STOP ARC 4500 arrivée et départ à vis 1P+N 230V~ - 16A typeAC 30mA - courbe C - 3 modules

• Disjoncteur différentiel DX³ STOP ARC uni + neutre 230V~ pouvoir de coupure :
  - 6000A selon la norme NF EN 61009-1 et NF EN 60898-1 pour applications domestiques 230V~
  - 50Hz
  - 6KA selon la norme EN 60947-2
  - 230V~
• Protection des départs : arrivée haute et sortie basse par bornes à vis pour câble cuivre rigide 16mm² ou câble cuivre souple avec embout 10mm² maximum - Seuil magnétique en cas de court-circuit entre 50A et 100A (courbe C entre 5In et 10In) - Type AC : détecte les défauts à composante alternative
• Equipé :
  - d'un voyant lumineux permettant d'identifier l'état de l'appareil
  - d'un voyant mécanique pour identifier le déclenchement sur défaut d'arc
  - d'un porte-étiquette pour une identification claire, visible et pratique des circuits
  - marquages de la manette ON sur fond rouge et OFF sur fond vert pour identifier la position des contacts
• Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Sortie par le bas par bornes à vis pour câble cuivre rigide 16mm² ou câble cuivre souple avec embout 10mm² maximum - Intensité nominale 16A - Sensibilité 30mA - 3 modules
• Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé - Niveau maximum de limitation d'énergie (classe de limitation 3 selon la norme IEC 60898-1) - Conforme à la norme NF EN 62606

Recommandations / restrictions d’usages

• Recommandé pour la protection des circuits prises 2P+T des locaux à sommeil, locaux présentant des risques d'incendie dû à la nature des matériaux traités ou stockés (granges, ateliers de travail du bois, usines de papier, etc…), locaux avec matériaux de construction combustibles (les bâtiments et maisons en bois), structures propageant le feu (immeubles de grande hauteur) et locaux présentant un danger pour des biens irremplaçables
• Dans les installations résidentielles, les disjoncteurs seront de préférence installés sur les circuits des chambres et pièces de vie
• Dans le cas d'une rénovation, le disjoncteur participera activement à la mise en sécurité de l'installation

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.
