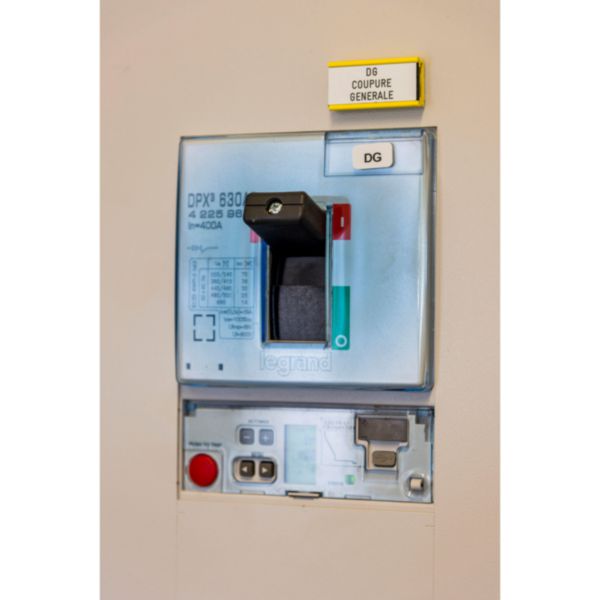

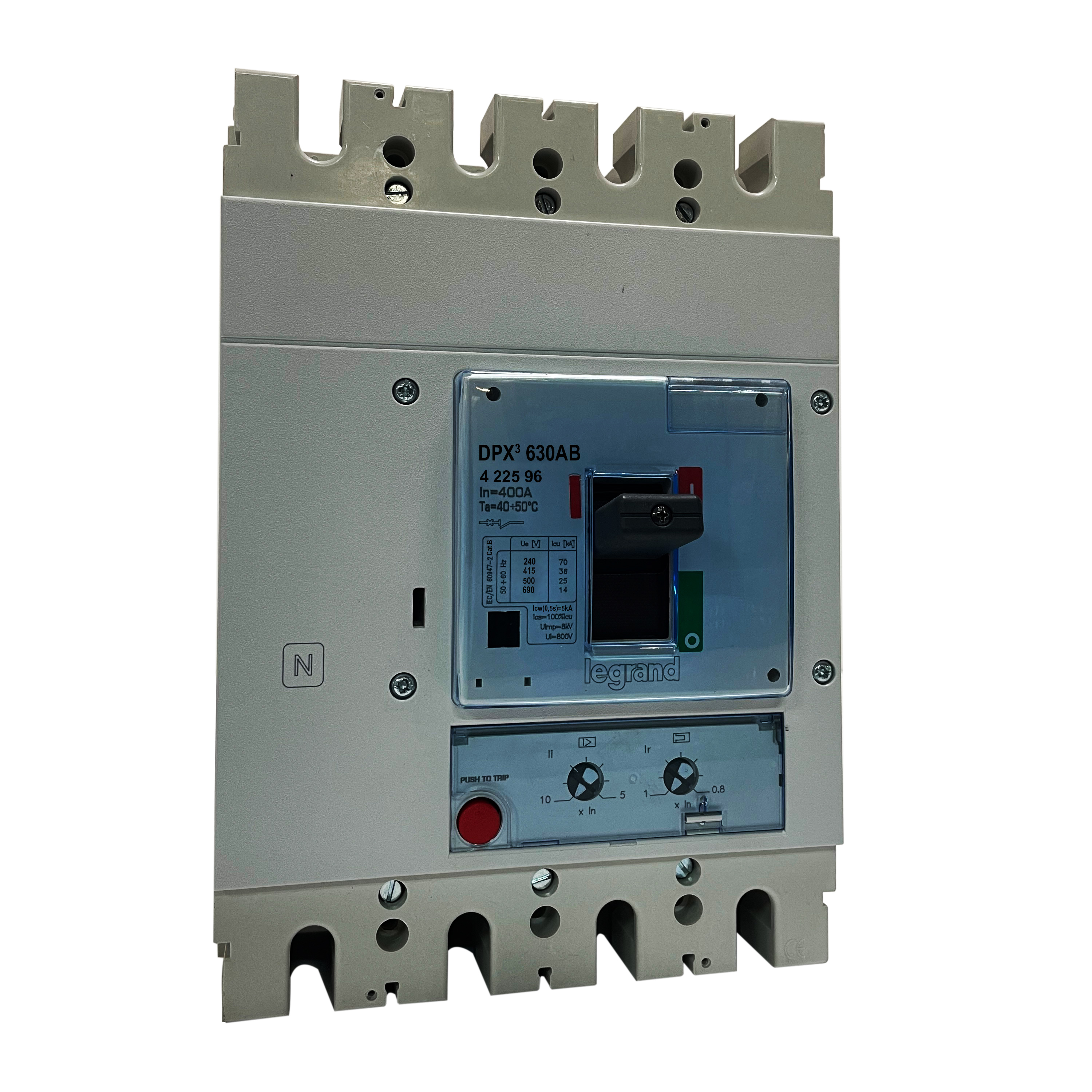

Disjoncteur de branchement version Enedis DPX³400AB 400A 4P sans mesure intégrée
Ref. 4 225 96
DPX³ LEGRANDDPX³AB, disjoncteur de branchement boîtier moulé assure la protection, la coupure, la commande, et le sectionnement des installations en puissance surveillée (AGCP : Appareil Général de Coupure et de Protection)
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur de branchement version Enedis DPX³400AB sans mesure intégrée 400A - 4P avec commande frontale
- Déclencheur électronique S2, réglables de 260A à 400A
- Reçoit les blocs différentiels DPX³630
- 36000A de pouvoir de coupure - Cache-bornes plombables (à commander séparément) - Bornes à cage livrées avec l'appareil
- Conforme à la norme NF IEC 60947-2
Les installation
Appareil pré-étalonné - Réglages thermiques plombables
Les utilisation
S'installe en aval d'un DPX-IS pour branchement à puissance surveillée de 36kVA à 250kVA
Information sur la gamme
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.400 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.402 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (dimensions édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02153FR00_DPX3_630AB.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE07877AC Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Cahier d'atelier DPX3 630 et 1600 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Courant nominal 400 A
- Tension assignée (Ue) 220-690 V
- Pouvoir de coupure 36 kA
- Réglage de courant du déclencheur de surcharge 260-400 A
- Plage de réglage du déclencheur de court-circuit retardé de courte durée 390-4000 A
- Plage de réglage du déclencheur de court-circuit non retardé 5000-5000 A
- Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
- Protection intégrée contre les mises à la terre accidentelles Non
- Type de raccordement du circuit principal Raccordement à vis
- Adapté à un montage de profilés chapeaux Non
- Montage de profilés chapeaux en option Non
- Nombre de contacts auxiliaires à ouverture 2
- Nombre de contacts auxiliaires à deux directions 2
- Relais de signalisation de déclenchement disponible Oui
- Avec déclencheur à sous-tension intégré Oui
- Nombre de pôle(s) 4
- Position du raccordement de circuit principal Frontal
- Finition de l'élément d'actionnement Manette / levier
- Appareil complet avec unité de protection Oui
- Commande motorisée intégrée Non
- Commande motorisée en option Oui
- Classe de protection (IP) IP30
- Conforme à la Réglementation pile ou batterie Oui
- Code CEI (Pack1) CR1616
- Pile ou Accumulateur (Pack1) Pile (non rechargeable)
- Composition de l'élément (Pack1) Lithium (pile ou accus)
- Nombre de Pack 1 2
- Nombre d'éléments Unitaires (Pack1) 1
- Poids d'un Element Unitaire (Pack1) 1.1 g
- Localisation Pack1 Le produit intègre une batterie
- Type réglementaire (Pack1) P : Portable (Format Standard)
- EAN/Gencode 3414970605245
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
