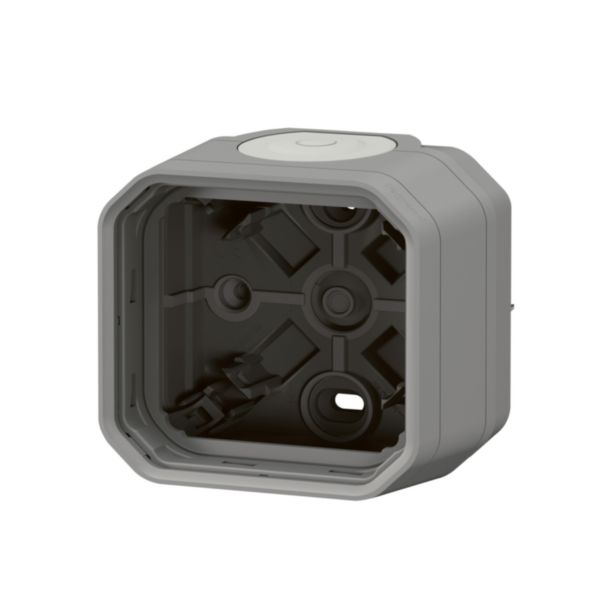

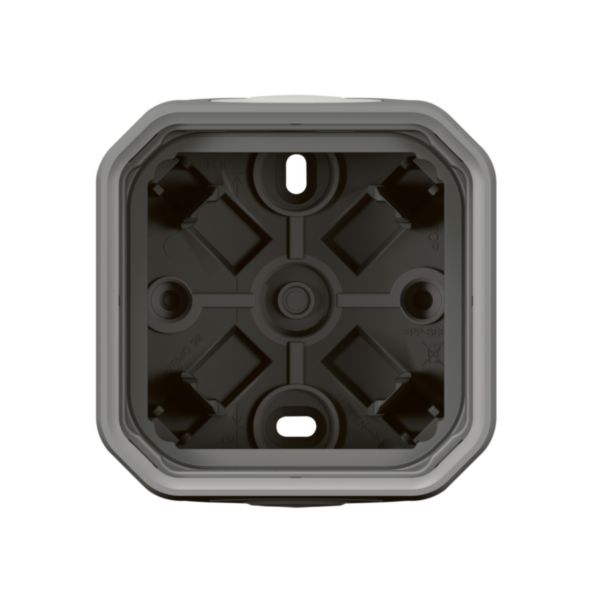

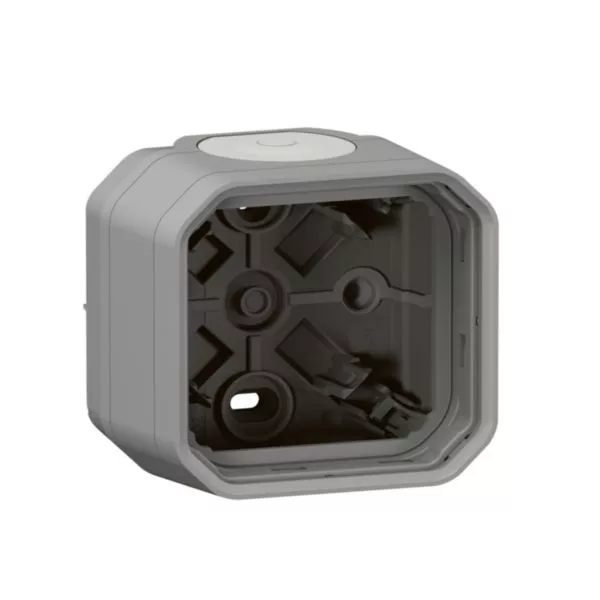

Boîtier saillie étanche Plexo 1 poste avec 2 embouts à membrane et 1 entrée - gris

Ref. 069651L
Plexo
LEGRAND

Plexo composable, boîtier étanche pour lieux humides, permet l'installation en saillie des mécanismes

3,72 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Boîtier saillie sur lequel sont installés les produits livrés en mode composable
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
Matières plastiques avec protection renforcée contre les UV

Avantages

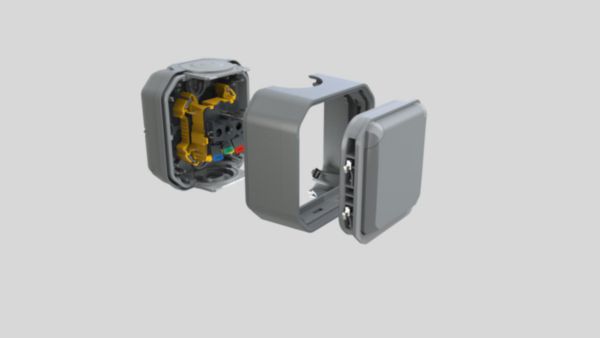

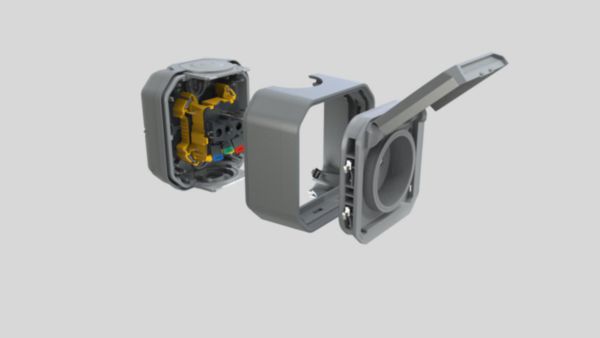

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Une fixation des mécanismes sur la platine symétrique à 90° qui permet l'arrivée des câbles ou tubes par le haut, le bas, la droite, la gauche ou l'arrière

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Page commerciale (p.744 édition 2022)

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Composition Boîtier apparent
Adapté aux programmes d'interrupteur résidentiels modulaires Non
Nombre de poste(s) 1
Sens de montage Horizontal et vertical
Forme Autre
Matériau Plastique
Qualité du matériau Thermoplastique
Sans halogène Oui
Finition Non traité
Finition de la surface Mat
Couleur Gris
Numéro RAL (équivalent) 7046
Transparent Non
Avec cadre de recouvrement Non
Avec entrée de câble Oui
Avec entrée de câble Oui
Avec insertion de raccord à écrou Non
Résistant aux chocs Non
Classe de protection (IP) Autre
Largeur 82 mm
Hauteur 85 mm
Profondeur 57 mm
Largeur d'appareil 82 mm
Hauteur d'appareil 85 mm
Profondeur d'appareil 57 mm
Résistance aux chocs (IK) Non applicable
Temperature d'utilisation /d'installation -10-40 °C
Temperature de stockage -25-60 °C
Nature d'embout entrée de cable Souple à perforer
Maintien du cable Non applicable
Traitement antimicrobien Non
nombre d'unités 1
EAN/Gencode 3414971880863

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

3D_LG-069651L.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Profil Environnemental Produit

Substances réglementées

Questions fréquentes

Installation électrique et réseau

Comment poser un boîtier saillie étanche Plexo multiposte ?

L’appareillage Plexo est conçu pour une mise en œuvre simplifiée et un câblage facilité. Le montage d’un boîtier saillie multiposte, nécessite néanmoins de suivre quelques étapes clefs afin d’assurer une étanchéité parfaite et le bon fonctionnement des produits.
