Comment faire le câblage d’un interrupteur ?
Le câblage d’un interrupteur peut correspondre à plusieurs cas d’usages.
Il peut être simple ou double allumage, avec ou sans voyant. Il peut commander des éclairages, une VMC, des volets roulants.
Il peut être aussi automatique, variateur, connecté, etc.
Toutes nos solutions possibles sont décrites dans les paragraphes suivants.
Câbler un interrupteur ou un va-et-vient
Le câblage se fait en connectant le fil de phase (souvent en rouge) sur la borne L et le retour de lampe (d’une autre couleur sauf bleu, vert, jaune et vert/jaune) sur la borne 1 de l’interrupteur. Si vous avez des interrupteurs à câbler en va-et-vient, il faudra :
- connecter le fil de phase sur la borne L du premier interrupteur et le retour de lampe sur la borne L du deuxième interrupteur
- les fils connectés sur les bornes 1 et 2 du premier interrupteur seront respectivement connectés sur les bornes 1 et 2 du deuxième interrupteur : celles-ci s’appellent les navettes
Câbler un double interrupteur ou un double va-et-vient
Le principe de câblage d’un double interrupteur ou d’un double va-et-vient est identique à un simple interrupteur ou simple va-et-vient mais en double. Le plus important dans ce genre de câblage est de bien repérer les différents fils afin de ne pas avoir de surprise à la remise du courant.
Brancher un interrupteur double
Câbler un interrupteur lumineux ou témoin
Comme l’interrupteur simple, l’interrupteur lumineux se câble exactement de la même façon. Le fil de phase sur la borne L et le retour de lampe sur la borne 1 de l’interrupteur lumineux.
Par contre pour l’interrupteur témoin, il faut connecter le fil de phase sur la borne L, le fil de neutre sur la borne N, le retour de lampe sur la borne 2 et le retour de neutre sur la borne N.
Remplacer un interrupteur simple par un interrupteur lumineux Installer un interrupteur témoin
Câbler un interrupteur variateur
Le câblage d’un interrupteur variateur est aussi simple que celui d’un interrupteur simple.
Il faut raccorder le fil de phase sur la borne L et le retour de lampe sur la borne de la phase coupée (avec le symbole ressemblant à un X). Si vous souhaitez faire varier la lumière avec plusieurs points de commande, il vous faudra alors raccorder des boutons poussoirs à l’interrupteur variateur, la borne L à la borne L et la borne 1 à la borne phase coupée.
Attention suivant les lampes utilisées, il est fortement recommandé d’utiliser un compensateur actif aux bornes de la lampe. Cela évitera un effet de scintillement de celle-ci.
Installer un variateur de lumière Installer un compensateur actif
Câbler un interrupteur connecté à option variateur
L’interrupteur connecté se câble comme un interrupteur classique : il faut raccorder le fil de phase sur la borne L du produit et le retour de lampe sur la borne de la phase coupée (avec un symbole en forme de X).
Par contre pour bénéficier de tout les avantage du connecté (commande à distance par l’application ou par la voix via un assistant vocal), vous devez au préalable installer un pack de démarrage pour un logement connecté Céliane with Netatmo.
Câbler un interrupteur automatique
L’interrupteur automatique se câble en raccordant le fil de phase à la borne L et le fil de retour de lampe à la borne de la phase coupée (avec le symbole en forme de X). Si vous souhaitez réaliser un va-et-vient avec un interrupteur automatique, il vous faudra raccorder la phase à la borne L du poussoir et la borne 2 du même poussoir à la borne L de l’interrupteur automatique et enfin raccorder le retour de lampe à la borne de la phase coupée.
Installer un interrupteur automatique

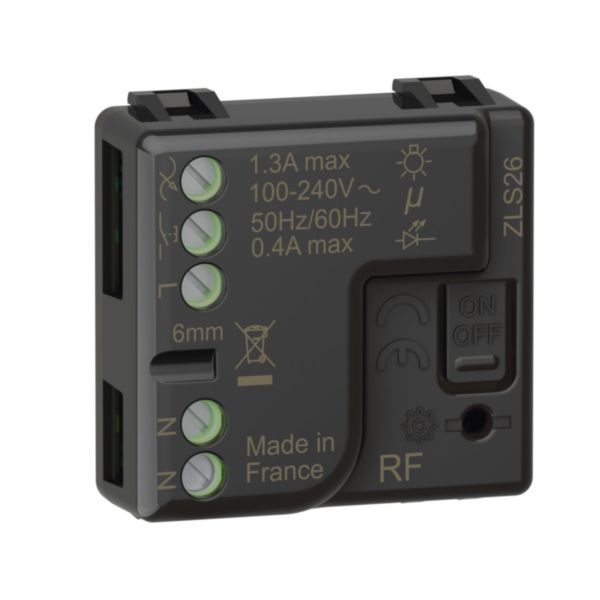

Câbler un interrupteur micromodule connecté
Le câblage de l’interrupteur micromodule se fait au niveau de la boîte point de centre d’éclairage.
Vous devez raccorder le fil de phase à la borne L et le neutre à la borne N du micromodule. Vous devez aussi raccorder le fil de retour de lampe à la borne de phase coupée (symbolisée par une sorte de X) et le neutre de la lampe à l’autre borne N du micromodule. Comme tout produit connecté, vous devez avoir préalablement installé un pack de démarrage connecté pour bénéficier de tous ces avantages.
Câbler un interrupteur de volet roulant
Pour câbler un interrupteur de volet roulant, il faut raccorder le fil de phase à la borne L, raccorder le fil "monter" du volet à la borne avec la flèche vers le haut et raccorder le fil "descendre" à la borne avec la flèche vers le bas.
Installer un interrupteur de volet roulant
Câbler un interrupteur connecté pour volet roulant
Le câblage de l’interrupteur connecté pour volet roulant est identique à un interrupteur de volet roulant classique avec en plus le raccordement du fil de neutre sur la borne N du produit. Il est aussi nécessaire d’avoir installé un pack de démarrage connecté au préalable.
Installer un interrupteur connecté pour volet roulant Installer le pack de démarrage connecté
Besoin d’un professionnel ?
Nos électriciens certifiés sont des professionnels qualifiés pouvant vous proposer les meilleures solutions selon vos besoins et vos envies.
Questions fréquentes
Comment brancher plusieurs va-et-vient dans une pièce avec trois points de commande ?
Avoir plusieurs va-et-vient dans une pièce peut-être très pratique. Cependant, parfois, seulement deux va-et-vient ne suffisent pas. Nous allons donc voir ensemble comment brancher plusieurs va-et-vient avec trois points de commande. Repérez les fils dont vous aurez besoin... En savoir plus
Comment brancher un interrupteur étanche Plexo IP55 ?
Les interrupteurs étanches Plexo de Legrand vous permettent de contrôler vos éclairages en intérieur et en extérieur, grâce à leur étanchéité et leur robustesse liées à leurs indices de protection IP55 et IK08.
Les interrupteurs étanches Plexo s’installent : dans des... En savoir plus
Comment connecter des fils souples à des bornes automatiques ?
Il est fortement recommandé, en construction neuve ou en rénovation importante, d’utiliser des conducteurs électriques rigides de section appropriée à l’usage défini (prises, éclairages, plaques de cuisson, etc.).
Ce type de conducteurs est mieux adapté à l’utilisation... En savoir plus
Comment câbler un interrupteur va-et-vient ?
Vous souhaitez savoir comment câbler un interrupteur va-et-vient ? Suivez l’explication ci-dessous !
Pour brancher correctement votre va-et-vient, il faudra au préalable identifier les différents fils (cf. schéma ci-dessous). À noter que la couleur des fils peut varier selon les... En savoir plus
Comment brancher un bouton poussoir ?
Vous avez besoin de créer un point de commande supplémentaire pour l’éclairage de votre couloir par exemple, découvrez ci-dessous comment effectuer l’installation de votre poussoir. En savoir plus
Combien d'interrupteurs est-il conseillé d'installer dans une maison ?
Vous vous apprêtez à refaire toute l’installation électrique de votre maison, et vous aimeriez savoir quel est le nombre minimum d’interrupteurs à installer ? Dans chaque pièce de votre maison, vous allez devoir installer des points de commande pour les éclairages (et potentiellement... En savoir plus
Comment brancher deux ampoules sur un interrupteur ?
Voici comment raccorder en toute sécurité deux ampoules sur un même interrupteur. Auparavant, il faut s'assurer que la puissance totale des 2 lampes ne dépasse pas 2300W (Watts) pour un disjoncteur de 16A (Ampères) et 4600W pour un double interrupteur. A noter qu'un disjoncteur 10A est... En savoir plus
Comment brancher une applique murale avec interrupteur ?
Une applique murale avec interrupteur intégré se distingue des autres luminaires. Elle ne se commande pas depuis un interrupteur placé à l’entrée de la pièce, et ne possède pas non plus de câble doté d’un interrupteur branché sur une prise secteur. L’applique murale se raccorde... En savoir plus
Comment brancher une prise de courant sur un interrupteur ?
La plupart du temps, interrupteurs et prises électriques ne sont pas connectés entre eux. Les premiers servent essentiellement à commander un éclairage. Toutefois, il est possible de brancher une prise de courant sur un interrupteur dans certains cas.
Brancher une prise de courant sur un... En savoir plus
Comment changer un interrupteur ?
Avant de procéder au changement d’un interrupteur, la première chose à faire est de couper l’alimentation au disjoncteur général et de s’assurer de l’absence de tension à sa sortie. Procédez dans cet ordre : la plaque de finition qui entoure l’interrupteur est amovible :... En savoir plus

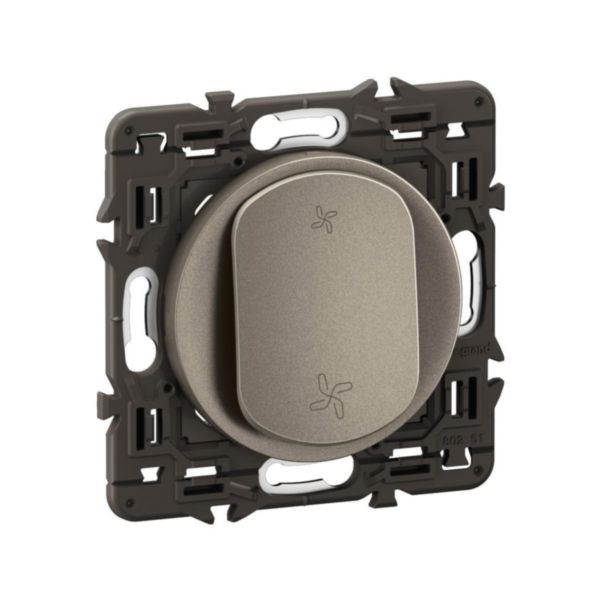

Comment fait-on pour brancher un interrupteur VMC dans son logement ?
Rien ne vaut une bonne ventilation pour un logement bien aéré ! Mais une ventilation mécanique contrôlée, c’est encore mieux. Surtout si elle est commandée par un interrupteur VMC, qui permet de régler la vitesse de ventilation idéale. Comment fait-on pour installer cette commande de... En savoir plus
Comment fonctionne un interrupteur double poussoir ?
Lorsqu'on actionne un bouton poussoir, celui-ci revient à sa position initiale, contrairement à un interrupteur classique.
Chaque commande d’éclairage a ses propres caractéristiques qui répondent à des besoins différents.
Par exemple, l’avantage d’installer des boutons... En savoir plus
Combien de bouton poussoir sur un télérupteur ?
L’utilisation d’un télérupteur dans une installation électrique prend son sens si vous avez minimum 3 points de commande pour un même éclairage. Installé dans le tableau électrique ou dans une boîte d'encastrement, le télérupteur peut être associé à un nombre illimité de... En savoir plus
Quelle est la différence entre un interrupteur va-et-vient et un bouton poussoir ?
Lorsque l'on parle d'électricité et d'éclairage, les références à l’interrupteur va-et-vient et au bouton poussoir sont souvent utilisées. Dans les 2 cas, ces installations permettent de contrôler l'allumage et l'extinction d'une lumière. L'interrupteur va-et-vient permet de... En savoir plus
