J'installe facilement un portier visiophone

Liste de matériel et outils

1 kit portier visiophone, comprenant :

• 1 platine de rue avec caméra
• 1 poste intérieur avec écran couleur
• Câble téléphone 2 fils
• 1 pince coupante
• 1 pince à dénuder
• 1 tournevis plat
• 1 perceuse
• 1 niveau à bulle

Etape 1 : Tirez un câble de la maison jusqu'au portail

• Commencez par tirer le câble de téléphone de la maison jusqu'au portail
• Si besoin, réalisez une tranchée et des saignées dans un mur
• Prévoyez une gaine pour protéger le câble téléphonique

Etape 2 : Préparez l'installation du portier visiophone

• Repérez les emplacements des vis en utilisant un niveau à bulle
• Percez les trous aux emplacements repérés
• Fixez le socle sur le mur à l’aide des vis et des chevilles fournies

Etape 3 : Raccordez les fils électriques

• Retirez le bornier électrique de la platine
• Raccordez les deux fils électriques sur deux bornes D1 & D2

NB : vous pouvez également raccorder à ce portier une gâche électrique pour commander l’ouverture du portail ou portillon depuis le poste intérieur.

Etape 4 : Personnalisez l'installation du portier visiophone

• Remettez le bornier électrique en place
• Emboîtez la platine sur son socle
• Insérez une étiquette à votre nom puis emboitez le poussoir sur la platine

NB : votre platine est protégée contre le vandalisme et à l'abri de la pluie.

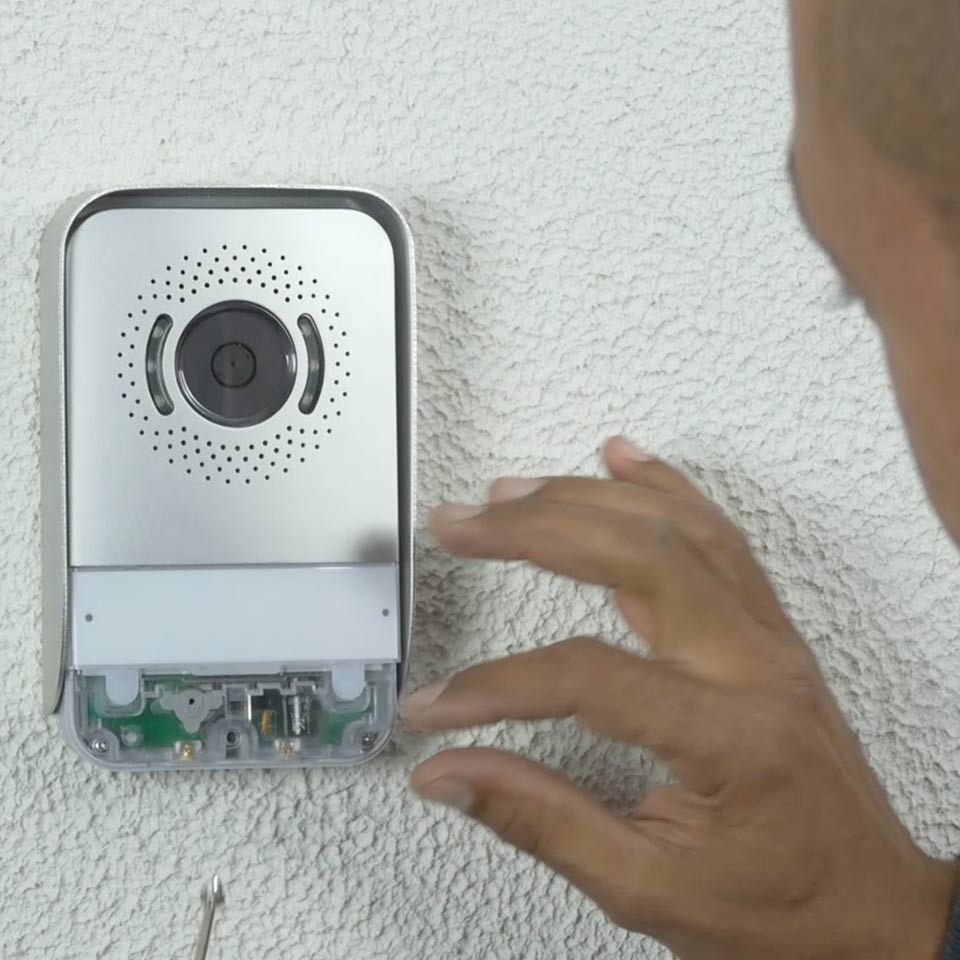

Etape 5 : Fixez le portier visiophone sur le mur

• Repérez les emplacements des vis à l’aide d’un niveau à bulle
• Fixez le support sur le mur à l’aide des vis et des chevilles fournies

Etape 6 : Continuez l'installation du portier visiophone à l'intérieur

• Retirez le bornier du poste intérieur
• Raccordez les 2 fils électriques sur les bornes D1 & D2. Ce sont les mêmes branchements électriques que le poste extérieur

NB : vous pouvez raccorder depuis ce bornier jusqu’à 2 postes intérieurs supplémentaires : répondez aux visiteurs où que vous soyez dans votre logement

Etape 7 : Terminez l'installation du portier visiophone

• Remettez le bornier en place
• Accrochez le poste intérieur sur son support
• Branchez le poste sur une prise de courant

Etape 8 : Testez les fonctionnalités du portier visiophone

L’écran couleur offre un large choix de fonctionnalités :

• Ouverture du portillon
• Liaison par interphone pour parler avec le visiteur
• Marche/arrêt de la caméra
• Ouverture du portail
• Allumage/extinction de l’éclairage extérieur
