Norme NF C 15-100 et installations électriques : tout ce qu’il faut savoir

Protection contre les arcs électriques

Les Dispositifs de Protection contre les Défauts d’Arc (ou Protecteurs d’Arc) sont à présent recommandés par la norme et protègent les circuits "Prises de courant" dans les lieux critiques, contre les arcs électriques dangereux. Ils les détectent dès qu'ils apparaissent, et mettent en sécurité la partie de l'installation électrique concernée. Un arc électrique peut être créé par un endommagement de la prise ou du cordon (mauvaise position, rongeurs, etc.). Ces dispositifs réduisent les risques d'incendie ayant une origine électrique. Ils complètent les dispositifs de protection traditionnels et doivent être installés à l'origine du circuit terminal qu'ils protègent.

Efficacité énergétique

La norme NF C 15-100-8-1 vous donne des recommandations pour bénéficier d’une installation efficace énergétiquement. Vous pourrez ainsi réduire les pertes d’énergie dans votre installation électrique, utiliser l’énergie au bon moment et améliorer les performances de votre installation.

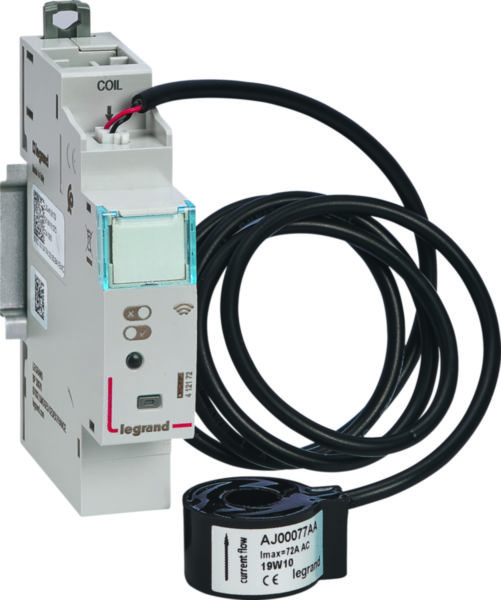

Découvrez les solutions Legrand pour faire des économies d’énergie dans votre maison : thermostats connectés, têtes thermostatiques, produits de mesure à installer dans votre tableau électrique, etc.

Protection contre la foudre

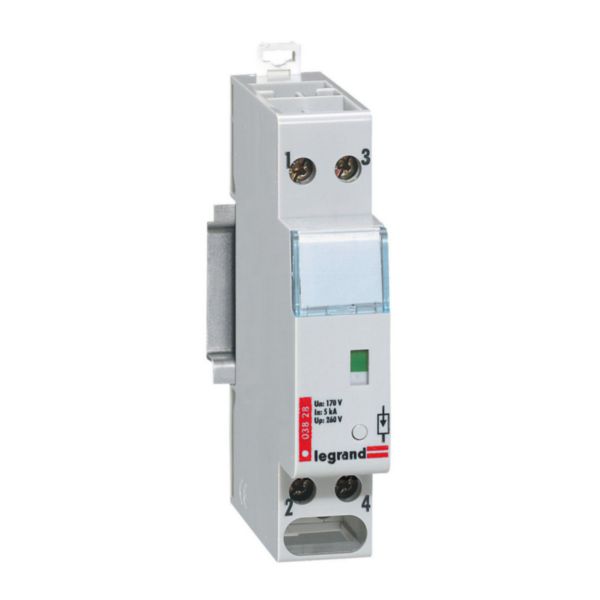

L’installation d’un parafoudre n’est pas obligatoire mais elle est fortement recommandée dans certaines zones exposées. La norme NF C 15-100 impose l’installation d’un parafoudre :

• dans un bâtiment équipé d’un paratonnerre
• dans la zone AQ2, sous certaines conditions
• suite à une analyse confirmant le risque de foudre
• sur les réseaux de communication en cuivre

Découvrez nos solutions contre la foudre. Dans le cas où un paratonnerre est installé, il doit obligatoirement être complété par un appareil appelé parafoudre, ou parasurtenseur, installé dans le tableau électrique. Ensemble, ils constituent le système de protection contre la foudre. Le parafoudre est un moyen de protection contre les coups de foudre directs et indirects. Il protège également des surtensions habituelles dans une installation électrique (hors foudre).

Découvrez également nos multiprises équipés d’un parafoudre.

Protection des personnes

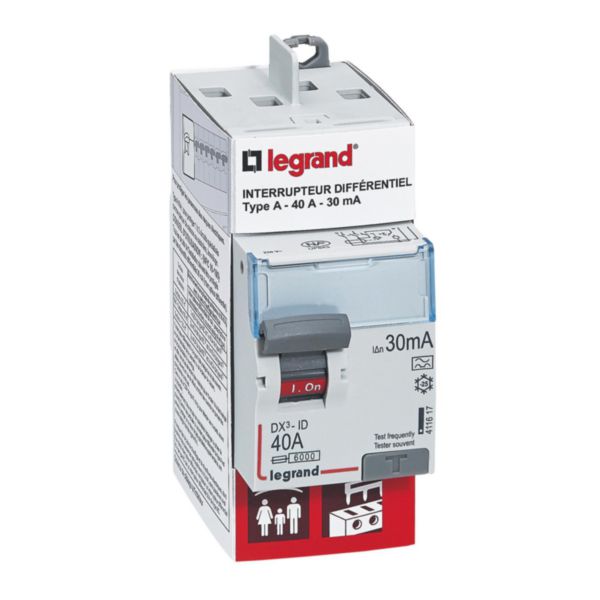

Un interrupteur différentiel s’installe en tête de groupe dans le tableau électrique et protège au maximum 8 circuits électriques. La taille et le type d’installation électrique déterminent le nombre et le type d’interrupteur différentiel à installer.
Un logement doit posséder au moins 2 interrupteurs différentiels. Un de type A pour les circuits plaque de cuisson, lave-linge, prise de recharge véhicule électrique. Les autres circuits doivent être protégés par au moins un interrupteur différentiel de type AC ou de type A. La norme NF C 15-100-10 impose la présence d’interrupteurs différentiels de sensibilité 30 mA pour tous les circuits.

L’interrupteur différentiel est un dispositif de protection des personnes. Il détecte les fuites de courant et coupe l’alimentation du circuit concerné.

Le Dispositif Différentiel Résiduel (Type F) est, lui aussi, maintenant exigé par la norme dans le cas notamment d’une climatisation, d’une pompe de piscine, d’une pompe à chaleur ou bien recommandé pour protéger une prise renforcée ou une borne de recharge pour véhicules électriques.

Protection des biens et des circuits

Les habitants et l'installation électrique de la maison doivent toujours être protégés par un disjoncteur différentiel de protection (ou disjoncteur d'abonné ou disjoncteur de branchement,). Placé après le compteur électrique, dans la GTL, il est capable de couper automatiquement le courant, notamment en cas de surcharges électriques. D'autres dispositifs de protection, ainsi qu'une prise de terre, doivent compléter cet équipement principal.

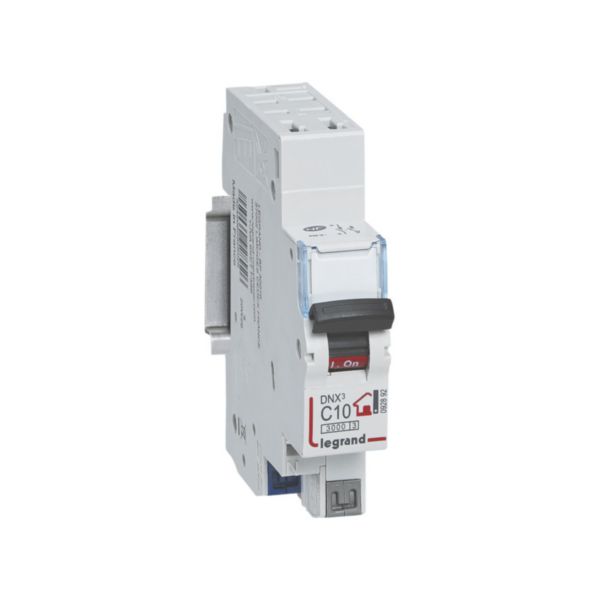

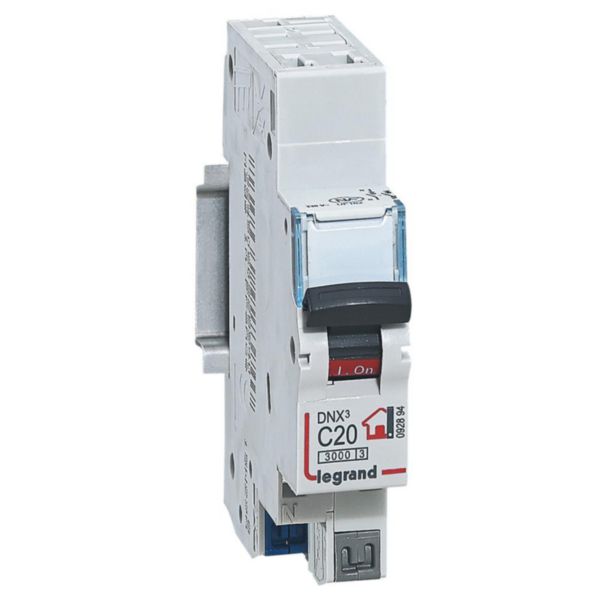

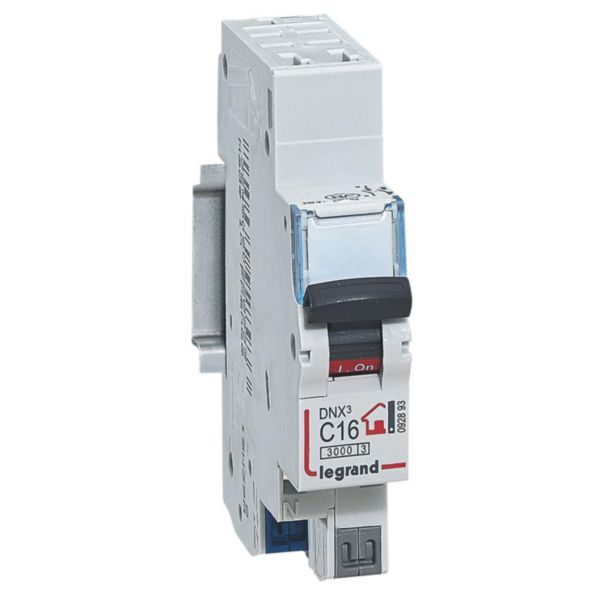

Dans les installations neuves et dans les grandes rénovations électriques, les coupe-circuits, ou fusibles, ou plombs, sont désormais interdits. Ils sont remplacés par des disjoncteurs, qui protègent les circuits et les réseaux électriques (risque de surintensités et de courts-circuits).

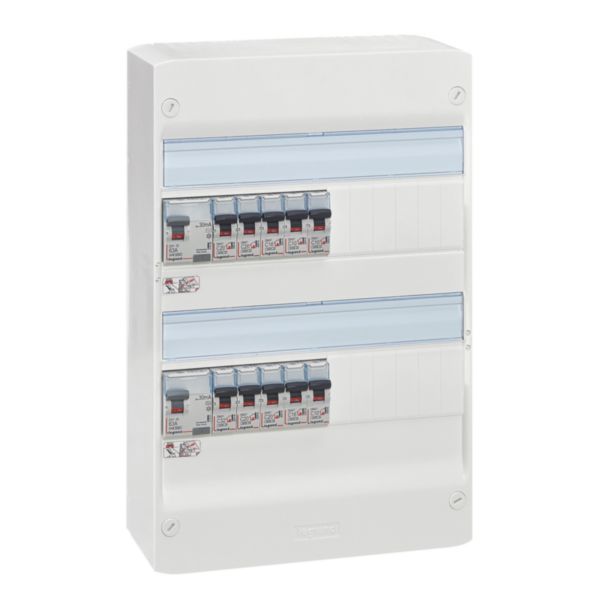

GTL et tableau électrique

La Gaine Technique Logement (GTL), l'Espace Technique Electrique du Logement (ETEL) et le tableau électrique font l'objet d'obligations particulières : leur pièce d'implantation, leurs dimensions et leur organisation doivent suivre les règles de la norme NF C 15-100-10.
Pour être en bonne conformité avec la norme, le tableau électrique doit avoir des emplacements libres pour tenir compte des évolutions futures. Cette réserve permettra d’accueillir de nouveaux matériels électriques.

Lumières

Au niveau du tableau électrique, les circuits d'éclairage, ou circuits lumière, bénéficient d'une organisation adaptée. Leur nombre minimum, leurs fils électriques et leurs disjoncteurs obéissent à des règles spécifiques, qu'ils alimentent des lampes ou des luminaires de plafond.

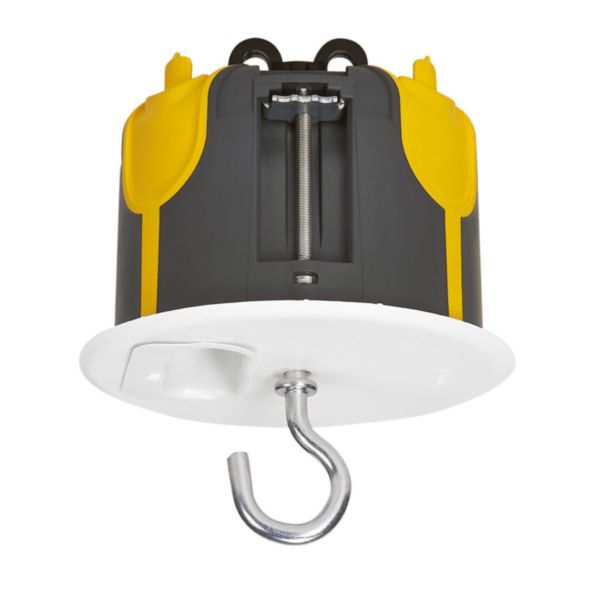

Toutes les pièces doivent impérativement être équipées de points d'éclairage. Un point d’éclairage minimum doit équiper chaque pièce de la maison. Sauf exception, les canalisations électriques qui alimentent un point d’éclairage doivent se terminer par une boîte de connexion pour luminaires équipée d’un socle DCL (dispositif de connexion luminaire). Pour un point d'éclairage extérieur, des dispositions particulières doivent être réalisées.


Prises

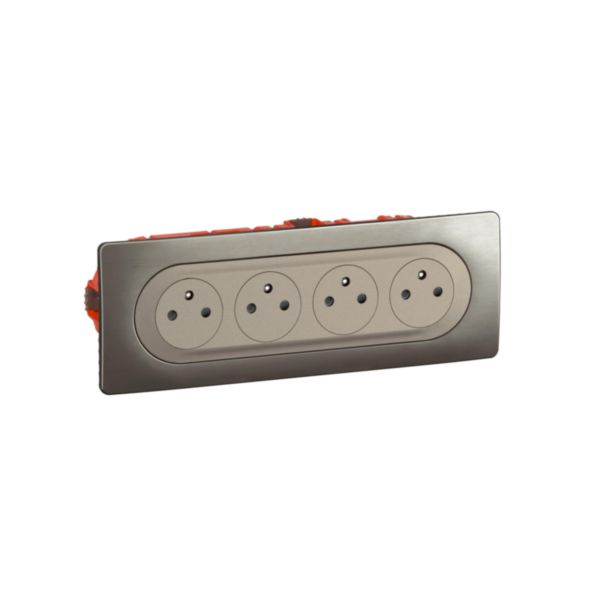

Un certain nombre de prises électriques doit être prévu en fonction :

• du type de pièce
• de la superficie pour le salon
• des équipements électroménagers

Par exemple, certains appareils ou équipements électriques de la cuisine doivent avoir un circuit électrique dédié (les plaques électriques, par exemple), avec des prises et des fils électriques adaptés.

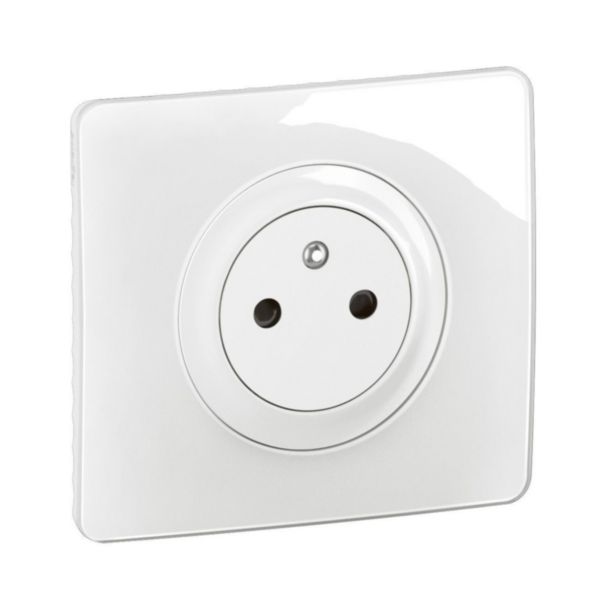

L’installation de prises de courant avec prises de terre (2P+T) est obligatoire. Les prises extérieures doivent être protégées contre l’humidité.

Salle de bains

L'espace d'une salle de bain se décompose en 3 volumes de protection (0, 1 et 2). En pratique, dans chacun de ces volumes, des obligations et des interdictions particulières s'imposent en matière d'équipement électrique et de dispositifs de protection.


Réseau numérique

Pour votre réseau multimédia ou numérique, il vous faudra suivre les recommandations de la norme NF C 15-100-11 afin de bénéficier d’une connexion d’excellente qualité.

Dans la Gaine Technique Logement (GTL) se trouve un tableau de communication (appelé également coffret de communication ou coffret multimédia). Rendu obligatoire par la norme NF C 15-100-11, celui-ci est destiné à regrouper les arrivées des réseaux de communication (téléphone, Internet, télévision (hertzienne, satellite ou câble)). A proximité du tableau de communication, vous pouvez ajouter des éléments de communication comme par exemple la box.
Pour faciliter l'usage de l'informatique et du multimédia, des équipements sont obligatoires dans le tableau de communication. Un câblage en étoile raccordé sur des prises RJ 45 complète l’installation.

Recharge pour véhicules électriques

La norme NF C 15-100-7-722 fixe également des règles pour l’installation de solutions de recharge pour véhicules électriques et hybrides rechargeables : protection au tableau électrique, circuit dédié, obturateurs pour les socles de prises, dimensionnement des câbles et des protections adaptés à la solution de recharge, etc.

Nouvelles règles d’installation et évolutions de la norme

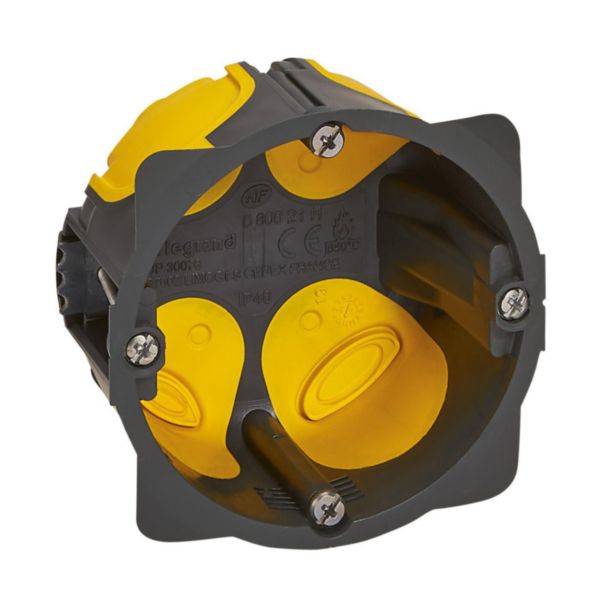

Les boîtes d’encastrement sont désormais obligatoires pour tous les montages en vide de construction. La norme impose des conditions plus strictes pour l'installation des luminaires et appareillages dans les faux-plafonds avec isolant soufflé, exigeant un indice de protection 55 minimum (IP55) ou l'utilisation d'un capot de protection.

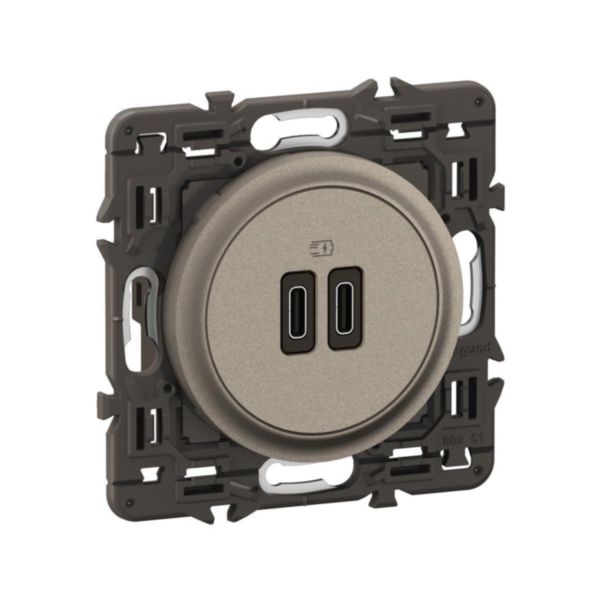

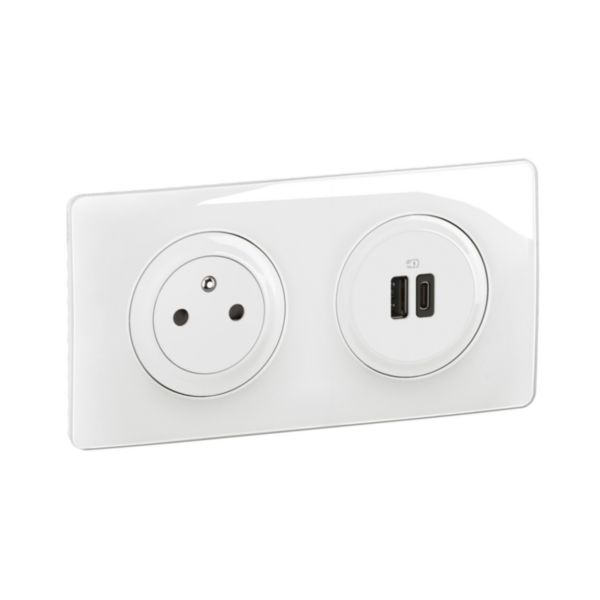

Enfin, la norme NF C 15-100-1 intègre désormais les chargeurs USB qui peuvent être rajoutés dans les circuits prises sans modifier le décompte du nombre de prises par circuit.
