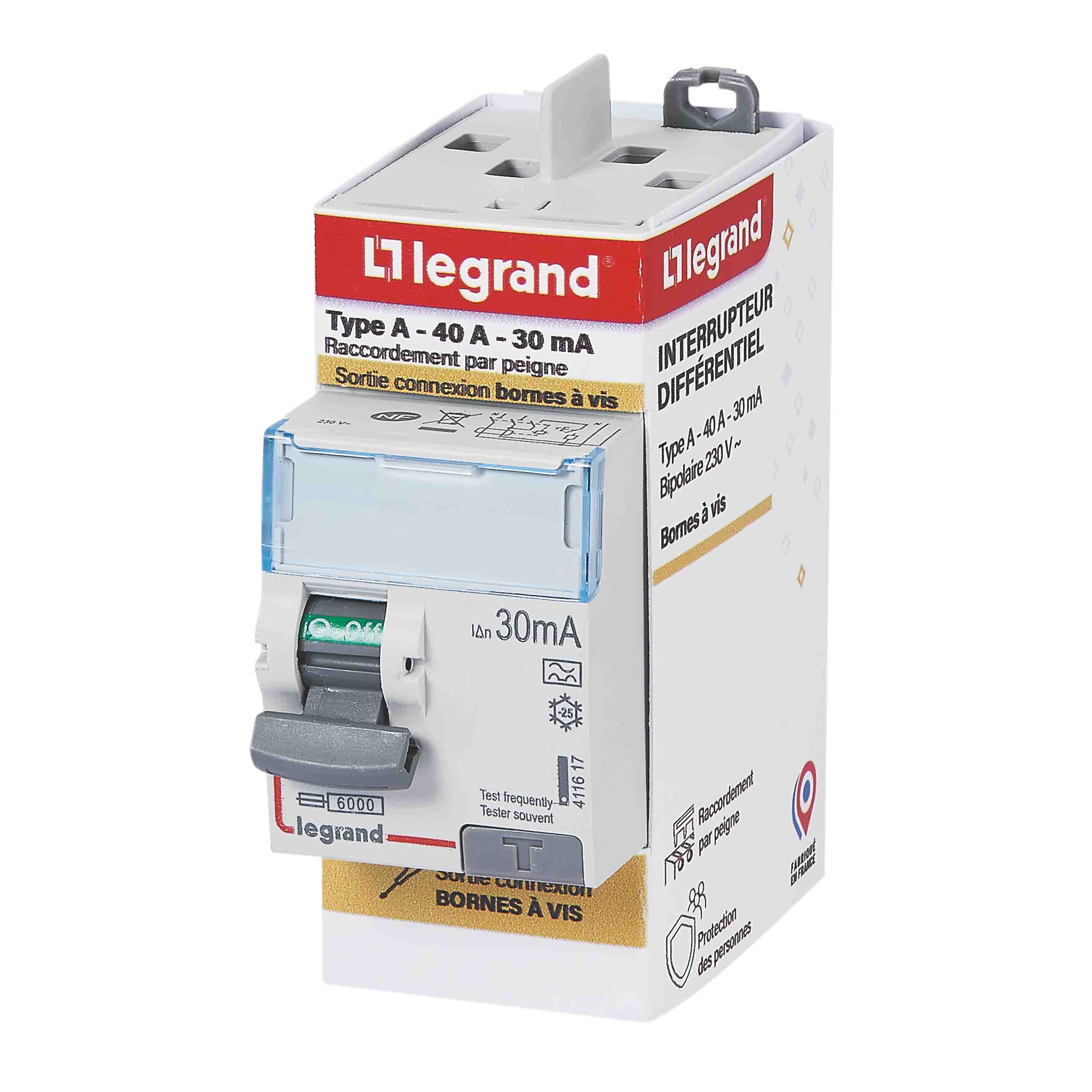

Interrupteur différentiel bipolaire - 2P - type A 30mA arrivée haut/départ haut 40A
DX³-ID
Ref. 0 928 36
DX³-ID interrupteur différentiel, détecte les fuites de courant dues à des défauts d'isolement coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
Garantie légale 2 ans, à exercer pour un consommateur auprès de l'enseigne ou du site marchand auprès duquel il a acheté le produit.
Caractéristiques produit
- La norme NF C 15-100 impose que tous les circuits du logement soient protégés par un interrupteur différentiel de sensibilité 30mA
- Visualisation immédiate du défaut
- Réarmement facile une fois le défaut éliminé
- Type-A : doit obligatoirement protéger les circuits plaque de cuisson, lave-linge et prise de recharge véhicule électrique
- Arrivée haute et sortie haute par bornes à vis - Accepte le passage du peigne d'alimentation - Sensibilité : 30mA
Les installation
Pour installation monophasée
Vous êtes professionnel ? Consulter la fiche pro
Documentation et conseils de pose
Notice du produit
Schéma de câblage
- Installer un interrupteur différentiel Legrand dans son tableau électrique
- Interrupteur différentiel Legrand : comment tester la sécurité de votre installation électrique ?
Caractéristiques techniques
- Marque Legrand
- EAN/Gencode 3245060928360
- Nombre de pôle(s) 2
- Tension 230 V
- Calibre 40 A
- Sensibilité / courant de défaut nominal (IΔn) 0.03 A
- Tension d'isolement assignée (Ui) 250 V
- Tension assignée de tenue aux chocs (Uimp) 4 kV
- Mode de pose Rail DIN
- Type de différentiel A
- Sélectif Non
- Type retardé de courte durée Non
- Résistance de court-circuit (Icw) 10 kA
- Tenue au courant de choc 0.25 kA
- Type de tension AC
- Avec dispositif de verrouillage Oui
- Fréquence 50 Hz
- Produits auxiliaires associables Oui
- Classe de protection (IP) IP20
- Largeur en nombre de modules 2
- Profondeur d'encastrement 44 mm
- Température ambiante en fonctionnement -25-60 °C
- Degré de pollution 2
- Section de raccordement cable souple 0.75-10 mm²
- Section de raccordement cable rigide 0.75-16 mm²
- Numéro RAL (équivalent) 7035
- Antidéflagration Non
- Largeur 35.6 mm
- Hauteur 94.8 mm
- Profondeur 74 mm
- Résistance aux chocs (IK) IK04
- Temperature de stockage -40-70 °C
- Tension nominale (Un) 180-250 V
- Sens de l'alimentation électrique Par le haut
- Indication de repérage des bornes de raccordement Non
- Conforme aux tests de mise en service (1000V) Oui
- Couleur Gris
- Sans halogène Oui
- Type de connexion Borne à vis
- Type de connexion Peigne et câble
- Avec zone de texte/surface d'inscription Oui
