Pourquoi, quand et comment installer un parafoudre dans votre tableau électrique ?
Obligatoire dans certains départements français et dans les bâtiments équipés d’un paratonnerre, le parafoudre protège vos équipements les plus sensibles et les circuits électriques de votre logement contre les dommages causés par la foudre.
Liste de matériel et outils
- 1 parafoudre de secteur
- Des peignes de raccordement
- Du fil électrique phase et neutre (6 mm²)
- Du fil de terre
- 1 tournevis cruciforme
- 1 tournevis plat
- 1 pince coupe
- 1 clé à Allen n°4
- 1 pince à dénuder
Règle de sécurité
Votre matériel est prêt ? Coupez le courant au disjoncteur principal, geste indispensable avant toute intervention électrique.
Etape 1 : A vérifier avant d'installer un parafoudre
Avant de commencer, notez que le parafoudre doit être installé à moins de 50 cm du bornier de raccordement à la terre.
Commencez par débrancher le peigne d’alimentation vertical des interrupteurs différentiels en dévissant les vis de fixation.
Etape 2 : Faites de la place dans le tableau électrique
- Retirez le peigne d’alimentation
- Sur la rangée la plus proche de la barrette de terre, décalez les modules vers la droite pour dégager un espace

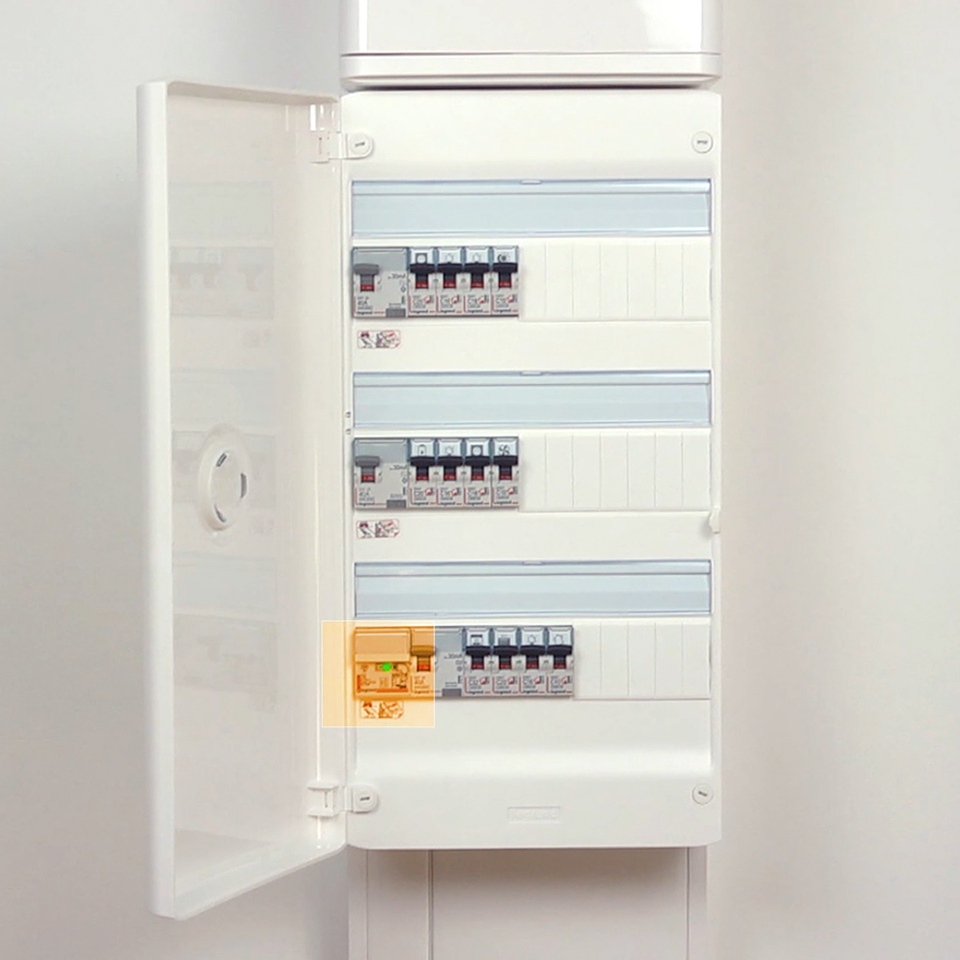

- Clipsez le parafoudre de secteur sur le rail en tête de ligne
Etape 3 : Installez le premier peigne de raccordement
- Découpez un peigne de raccordement
- Branchez-le sur les bornes neutres du parafoudre et du différentiel, côté bleu visible
- Fixez-le, à l’aide des vis prévues
Etape 4 : Installez un second peigne de raccordement
- Découpez un second peigne de raccordement
- Branchez-le sur les bornes phases, côté noir visible
- Fixez-le, à l’aide des vis prévues
Attention : Il est souvent nécessaire d'adapter la longueur des câbles à la distance entre le disjoncteur principal et le parafoudre
Pour une protection maximale, il est très important de raccorder les câbles du disjoncteur principal au plus près du parafoudre.
Dans l'exemple présenté dans notre tutoriel, cela implique de les rallonger.
Etape 5 : Adaptez la longueur des câbles
- Retirez le cache côté disjoncteur principal
- Débranchez les anciens câbles, en les dévissant, côté peigne d’alimentation et côté disjoncteur principal
Etape 6 : Reliez le disjoncteur principal et le parafoudre
Retirez les anciens câbles, et remplacez-les par des câbles de longueur adaptée.
Etape 7 : Fixez les câbles neutre et phase
- Fixez le câble bleu, qui est le câble neutre
- Fixez le câble rouge, qui est le câble en phase, à l’alimentation principale
Etape 8 : Répétez l'opération pour le peigne vertical
- Répétez l’opération sur le peigne d’alimentation verticale
- Refixez-le dans son emplacement
Etape 9 : Préparez les fils pour le raccordement à la terre
- Préparez le fil électrique de terre d’une longueur maximale de 50 cm et dénudez les deux extrémités
- Fixez-le au parafoudre
- Puis fixez-le au bornier de raccordement à la terre
Etape 10 : Vérifiez votre tableau électrique
- Replacez le cache de l’alimentation principale
- Retirez le nombre d’obturateurs nécessaires, présentez le tableau et fixez le cache
Etape 11 : Rebranchez le courant électrique
Il ne vous reste plus qu’à remettre le courant.
Votre installation est protégée contre les risques liés à la foudre
