Comment l'interrupteur différentiel protège les personnes des risques électriques ?

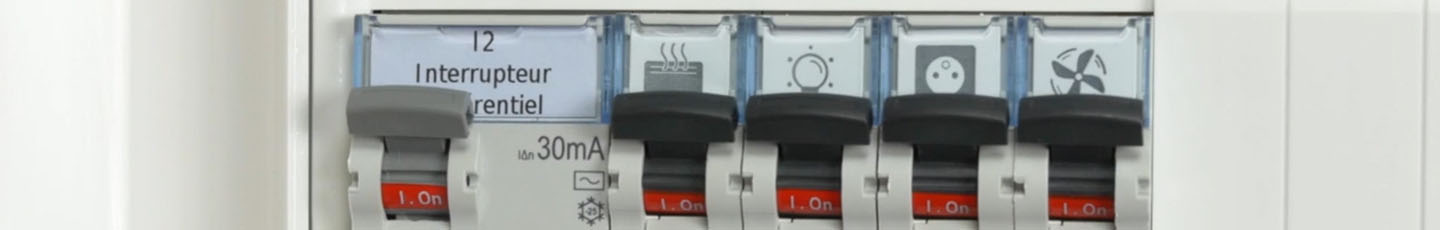

Votre tableau électrique est équipé de 2 types d’appareils de protections électriques :
- - les disjoncteurs, pour protéger les biens contre les courts-circuits et les surintensités électriques
- - les interrupteurs différentiels pour protéger les personnes contre les risques électriques
Découvrez comment une bonne protection différentielle installée dans votre tableau électrique vous protège. Pour qu'il fonctionne correctement, chaque circuit doit être relié à la terre.
Etape 1 : Le rôle d’un interrupteur différentiel
- Pour qu’un interrupteur différentiel fonctionne correctement, chaque circuit de votre installation doit être relié à la terre
- Les fils de terre se reconnaissent à leur couleur bicolore (vert et jaune)
- Les prises de courant électriques doivent comporter une broche de terre
- Si c'est bien le cas, l’enveloppe métallique de l’appareil électrique est reliée à la terre par l’intermédiaire de son câble d’alimentation
Etape 2 : L'interrupteur différentiel et la fuite de courant
Lorsqu’un appareil présente un défaut d’isolement, une fuite de courant se produit vers la terre.
Si une personne touche l’enveloppe métallique de l’appareil, elle ressent un choc électrique.
Cette fuite de courant est automatiquement détectée par l’interrupteur différentiel qui coupe aussitôt le courant.
Etape 3 : Le fonctionnement d'un interrupteur différentiel
Le courant électrique entre dans les circuits par les fils de phase, il ressort par les fils de neutre.
L’interrupteur différentiel compare les entrées et sorties des intensités de circuit en permanence.
S’il trouve une différence de courant lié à la terre, il coupe aussitôt le courant.
Cette différence est mesurée en mA. Par exemple, un interrupteur différentiel qui a une sensibilité de 30 mA coupe le courant s’il trouve une différence d’intensité supérieur ou égale à 30 mA.
Etape 4 : Testez votre interrupteur différentiel
Pour votre sécurité, il est essentiel de tester le bon fonctionnement de votre interrupteur différentiel. Avant de faire le test, assurez-vous que vos appareils sensibles, tels que l’ordinateur soient bien éteints.
Etape 5 : Testez votre interrupteur différentiel
- Une fois par mois, appuyez sur le bouton test : la manette doit s’abaisser aussitôt, signe du bon fonctionnement de votre interrupteur différentiel
- Si ce n’est pas le cas, votre interrupteur différentiel est défectueux. Il convient de le remplacer
- Si tout se déroule comme prévu, relevez la manette pour rétablir le courant
Etape 6 : Testez votre disjoncteur principal
- Effectuez la même opération sur le disjoncteur principal
- S’il ne s’abaisse pas, votre disjoncteur d’abonné est défectueux : contactez votre fournisseur d’électricité pour le remplacer
- Relevez la manette pour rétablir le courant
