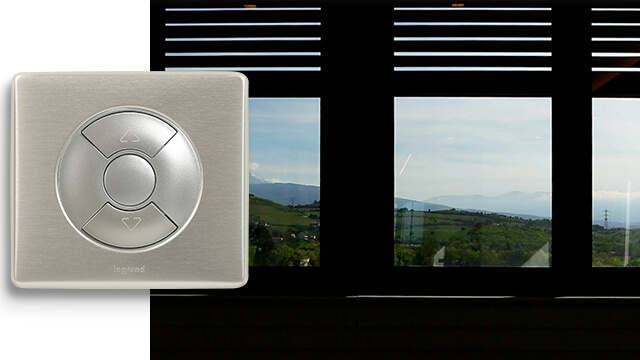

Comment installer un interrupteur de volets roulants ?

Matériel requis

Pour réaliser cette installation, munissez-vous de :

• 1 interrupteur de volets roulants
• 1 boîte à encastrer d'une profondeur de 40 mm
• 1 pince coupante
• 1 pince à dénuder
• 1 tournevis plat


Pour votre sécurité

Comme avant toute intervention, coupez le courant au disjoncteur d'abonné, et assurez-vous de l'absence de tension à sa sortie.

Et pour une sécurité maximale, consignez le disjoncteur à l'aide d'un cadenas spécifique afin d'éviter toute remise du courant par un occupant du logement pendant l'installation.


Etape 1 : Préparer la pose de l’interrupteur de volets roulants

• acheminez le fil de phase, le fil de neutre et le fil de terre de la protection dédiée du tableau électrique jusque dans la boîte d'encastrement
• assurez-vous que 4 conducteurs descendent bien du moteur du volet roulant jusque dans cette même boîte d'encastrement : un fil de phase pour la montée, un fil de phase pour la descente, un fil de neutre du moteur et un fil de terre


Etape 2 : Raccorder l’interrupteur

• mettez en commun les fils de terre en utilisant un domino
• mettez en commun les fils de neutre en utilisant un domino
• mettez le fil de phase dans la borne repérée L de l'interrupteur
• branchez respectivement les fils de montée et de descente dans les bornes correspondantes


Etape 3 : Finaliser l’installation

• vérifiez que l'interrupteur est dans le bon sens
• fixez l’interrupteur sur la boîte d'encastrement
• clippez la plaque de finition
• déconsignez le disjoncteur général et remettez le courant


Etape 4 : Vérifier l’installation

• vérifiez les actions de descente, de montée et d'arrêt
• si vous vous apercevez que les commandes montée/descente sont inversées, vous avez la possibilité d'effectuer la rotation du produit en coupant préalablement le courant au disjoncteur principal et en vérifiant l'absence de tension à sa sortie

Votre commande de volets roulants est opérationnelle !
