Comment brancher deux ampoules sur un interrupteur ?
Voici comment raccorder en toute sécurité deux ampoules sur un même interrupteur. Auparavant, il faut s'assurer que la puissance totale des 2 lampes ne dépasse pas 2300W (Watts) pour un disjoncteur de 16A (Ampères) et 4600W pour un double interrupteur. A noter qu'un disjoncteur 10A est autorisé par la norme NF C 15-100.
Quels types de lampes ?
Ce qu'on appelle communément "ampoule" désigne en fait la partie du globe en verre. Par conséquent, nous parlerons plutôt de "lampe". Les lampes utilisables avec un interrupteur peuvent être différentes sources lumineuses :
- lampes à incandescence
- lampes à LED
- lampes fluocompactes
- lampes halogènes
Préférez des lampes basse consommation (LED, fluocompactes, halogènes) plus efficaces et plus économes.
Prérequis avant de démarrer son chantier électrique
Avant toute intervention sur le circuit électrique, n’oubliez pas de couper l’alimentation générale de votre logement dans le tableau électrique. Il est également indispensable de bien lire les notices des interrupteurs Legrand pour savoir avec quelle source lumineuse ils sont compatibles. Enfin, veillez à bien respecter les normes de sécurité et d'installation, en vous reportant à la NF C 15-100. En cas de doute, confiez l’installation à un électricien certifié Legrand.
Rappel : couleurs des fils électriques
Pour raccorder un point d'éclairage à un interrupteur, voici un rappel de correspondance des couleurs pour distinguer les 3 composants d’un circuit électrique :
- le fil bleu correspond au neutre (N)
- le fil rouge, parfois noir ou marron, correspond à la phase (L)
- le fil vert et jaune correspond à la terre (protection contre l'électrocution)
Schéma de câblage pour un interrupteur simple
Ce raccordement permet d’allumer et d’éteindre 2 points d'éclairage à partir d'un seul interrupteur. Un interrupteur simple accepte une puissance maximale par lampe de 2300W. Le fil rouge (L) doit être raccordé à un disjoncteur 16A au tableau électrique, à l'interrupteur et aux lampes. Le fil bleu (N) se raccorde du disjoncteur aux points d'éclairage. Le fil violet correspond au retour lampe (retour de phase). Le fil jaune et vert permet de raccorder le luminaire à la terre du tableau électrique.
Schéma de câblage pour un interrupteur double
Concernant le câblage de 2 lampes sur un interrupteur double, la puissance maximale ne doit pas dépasser 2 fois 2300W par interrupteur, soit 4600W au total. Les étapes de raccordement sont identiques à celles d’un branchement sur interrupteur simple :
- la phase (L) est raccordée au disjoncteur dans le tableau électrique, à l'interrupteur et aux lampes
- le neutre (N) doit être raccordé du disjoncteur aux lampes, le fil violet étant le retour lampe
- la terre (vert et jaune) raccorde chacune des lampes au tableau électrique
Brancher des lampes sur un interrupteur
Pour vous aider à brancher deux lampes sur un interrupteur et réaliser votre installation électrique en toute sécurité, faites appel à un électricien certifié Legrand près de chez vous.
Questions fréquentes

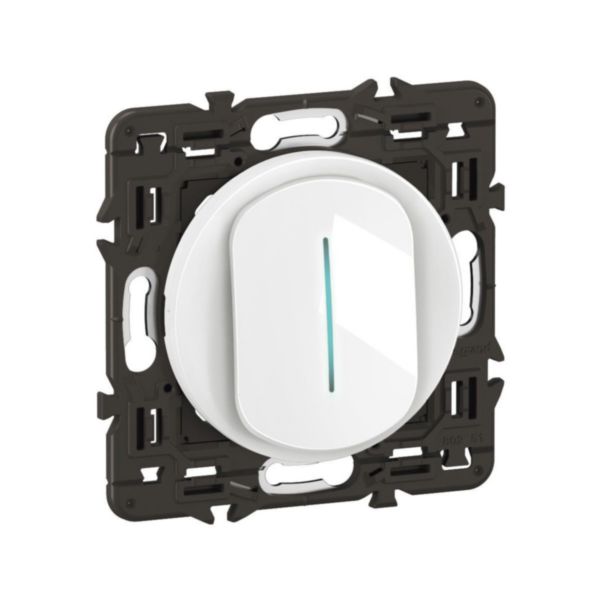

Comment brancher un interrupteur avec un voyant lumineux ?
L’interrupteur à voyant lumineux se caractérise par son voyant allumé en permanence afin de pouvoir le repérer facilement dans l’obscurité.
A contrario de l’interrupteur témoin, le voyant de celui-ci témoigne de l’état du circuit d’éclairage (actif ou non).
Découvrez... En savoir plus

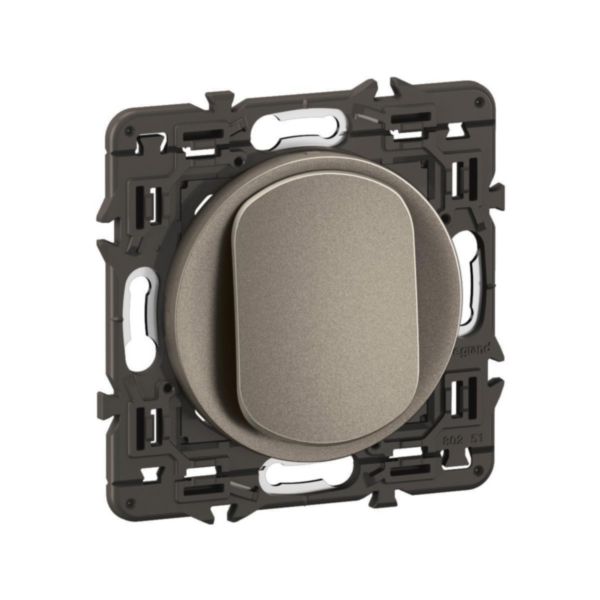

Comment brancher un interrupteur Legrand ?
Un interrupteur a pour but de commander un éclairage. L'interrupteur peut réaliser 2 fonctions avec la même référence : interrupteur simple ou interrupteur va-et-vient.
L'interrupteur simple commande un circuit d'éclairage depuis un seul point tandis qu'un interrupteur va-et-vient permet... En savoir plus
Comment changer un interrupteur ?
Avant de procéder au changement d’un interrupteur, la première chose à faire est de couper l’alimentation au disjoncteur général et de s’assurer de l’absence de tension à sa sortie. Procédez dans cet ordre : la plaque de finition qui entoure l’interrupteur est amovible :... En savoir plus
