J’installe le pack de démarrage Céliane™ with Netatmo pour une installation connectée

Les équipements de votre installation connectée

Une installation connectée Céliane™ with Netatmo est composée d’un pack de démarrage et de produits filaires :

• interrupteur connecté (avec option variateur)
• micromodule d’éclairage connecté
• prise de courant connectée 16 A
• interrupteur connecté pour volet roulant
• commande sans fil d’éclairage et prises

Composition du pack de démarrage pour le logement connecté

• Une prise Control connectée 16 A avec plaque de finition Céliane™
• Une commande générale sans fil Départ / Arrivée extra plate
• Un interrupteur connecté (avec option variateur)
• Une commande sans fil d’éclairage et de prises
• Un compensateur à câbler au plus près d’une lampe pour un fonctionnement optimal de l’éclairage
• 2 protections de chantier, une pour la prise Control connectée, une autre pour l’interrupteur connecté
• Des adhésifs repositionnables pour les commandes sans fil
• Un guide d’installation Céliane™ with Netatmo

Matériels et outils nécessaires à l’installation

• 2 boîtes à encastrer 1 poste profondeur 40 mm
• Fils électriques 1,5 mm² et 2,5 mm²
• Ampoule de 5 à 300 W ou (LED dimmable)
• Pince coupante
• Pince à dénuder les fils
• Tournevis plat

Règles de sécurité

Pour votre sécurité et pour préserver l’intégrité de votre installation, vous devez impérativement couper le courant au disjoncteur général.

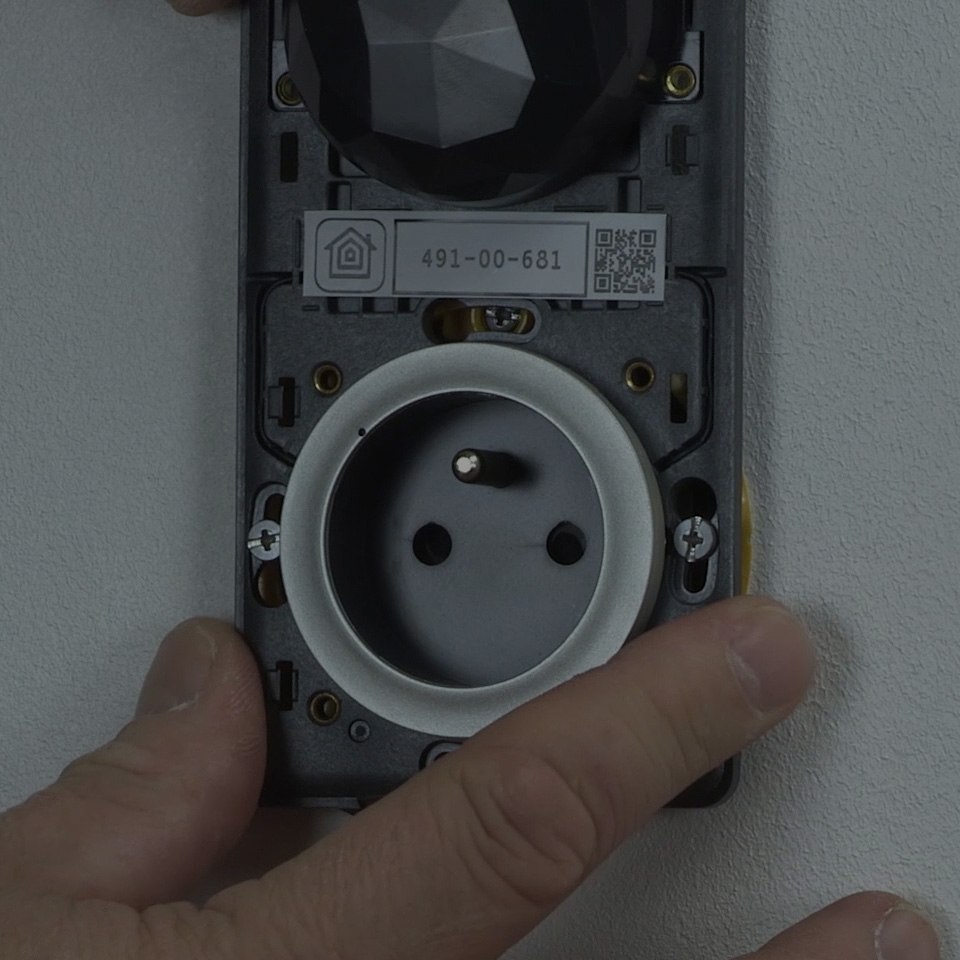

Étape 1 : Installez la prise Control connectée

Elle doit être installée dans un endroit doté d’une bonne connexion Wi-Fi. La prise Control connectée s’encastre dans une boîte 1 poste profondeur 40 mm et peut remplacer une prise de courant standard.

• Raccordez les fils 2,5 mm² sur les bornes automatiques dans l’ordre suivant : d’abord le fil de neutre (en bleu) sur N, puis le fil de terre (en jaune) sur le connecteur central, et enfin la phase (rouge ou marron) sur L.
• Montez la prise Control dans la boîte d’encastrement.
• Fixez en utilisant les vis.

Étape 2 : Installez l’interrupteur connecté avec option variateur

L’interrupteur d’éclairage connecté s’encastre dans une boîte 1 poste profondeur 40 mm à la place d’un interrupteur existant. Il commande tout type de lampe de 5 à 300 W, y compris les LED dimmables.

• Raccordez les fils 1.5 mm² sur les bornes automatiques dans l’ordre suivant : d’abord le fil de phase puis le fil de phase coupée. Vissez pour serrer les fils.
• Montez l’interrupteur connecté dans la boîte d’encastrement.
• Fixez-le en utilisant les vis.

Étape 3 : Raccordez le compensateur sur une ampoule d’éclairage

Un seul compensateur suffit à garantir le fonctionnement optimal des lumières d’un même circuit d’éclairage.

• Sortez la DCL sur laquelle est reliée votre éclairage.
• Branchez un fil du compensateur sur la phase coupée.
• Reliez l’autre fil sur la borne du neutre.
• Remontez la DCL et fixez une lampe.

Étape 4 : Préparez la configuration

• Installez au moins une ampoule sur le circuit d’éclairage commandé par l’interrupteur d’éclairage connecté
• Rétablissez le courant au disjoncteur général
• Les voyants de la prise Control connectée et de l’interrupteur s’allument en rouge fixe

Étape 5 : Configurez votre installation connectée Céliane™ with Netatmo

• Retirez la languette de protection de la pile sur la commande générale sans fil Départ / Arrivée.
• Appuyez brièvement sur la commande, son voyant s’allume en vert puis s’éteint.
• Approchez-vous de la prise Control connectée et appuyez au centre de la commande générale.
• Maintenez l’appui jusqu’au clignotement vert de la commande puis relâchez l’appui.
• Le voyant de la commande générale s’éteint, celui de la prise Control connectée s’allume en vert fixe.
• Le voyant de l’interrupteur connecté passe du rouge au vert : les deux produits sont désormais associés entre eux. Si ce n’est pas le cas, recommencer l’étape 4.

Étape 6 : Préparez la commande sans fil d’éclairage et de prises

• Retirez la languette de protection de la pile sur la commande sans fil d’éclairage.
• Appuyez brièvement sur le bas de la touche de la commande.
• Le voyant clignote en vert puis s’éteint.

Étape 7 : Associez la commande sans fil à l’interrupteur connecté

• Appuyez avec le pouce sur le haut ou le bas de la commande sans fil.
• Maintenez l’appui et tapotez 3 fois sur l’interrupteur connecté.
• Les voyants des 2 produits clignotent rapidement en bleu puis passent brièvement au bleu fixe.
• Le voyant de l’interrupteur connecté redevient vert, celui de la commande sans fil s’éteint si l’association est réussie.

Étape 8 : Terminez la configuration

• Prenez la commande générale sans fil Départ / Arrivée.
• Appuyez brièvement 1 fois au centre de la commande générale sans fil Départ / Arrivée.
• Le voyant clignote brièvement 3 fois et s’éteint.
• Les voyants de la prise Control et de l’interrupteur connecté s’éteignent.
• Patientez 1 minute.

Étape 9 : Vérifiez le bon fonctionnement de l’installation connectée

• Allumez les lumières commandées par l’interrupteur connecté
• Appuyez sur la touche « Départ » (bouton du bas) de la commande générale sans fil
• Les lumières s’éteignent (sinon, recommencez depuis l’étape 4)
• Appuyez sur le bas de la commande sans fil d’éclairage et de prises
• Les lampes s’allument
• Appuyez sur le haut pour les éteindre (sinon recommencez depuis l’étape 4)

Étape 10 : Finalisez votre installation connectée

• Positionnez les adhésifs fournis, au dos des commandes sans fil.
• Faites un test sur une zone non visible du mur avant l’installation définitive.
• Montez les plaques de finition Céliane™.

Vous pouvez compléter votre installation avec d’autres produits filaires, interrupteurs pour volets roulants, prises de courant connectées 16 A, micromodules d’éclairage ou interrupteurs connectés supplémentaires.
