Comment installer une platine de rue Sfera de Bticino ?

Matériel nécessaire pour l'installation

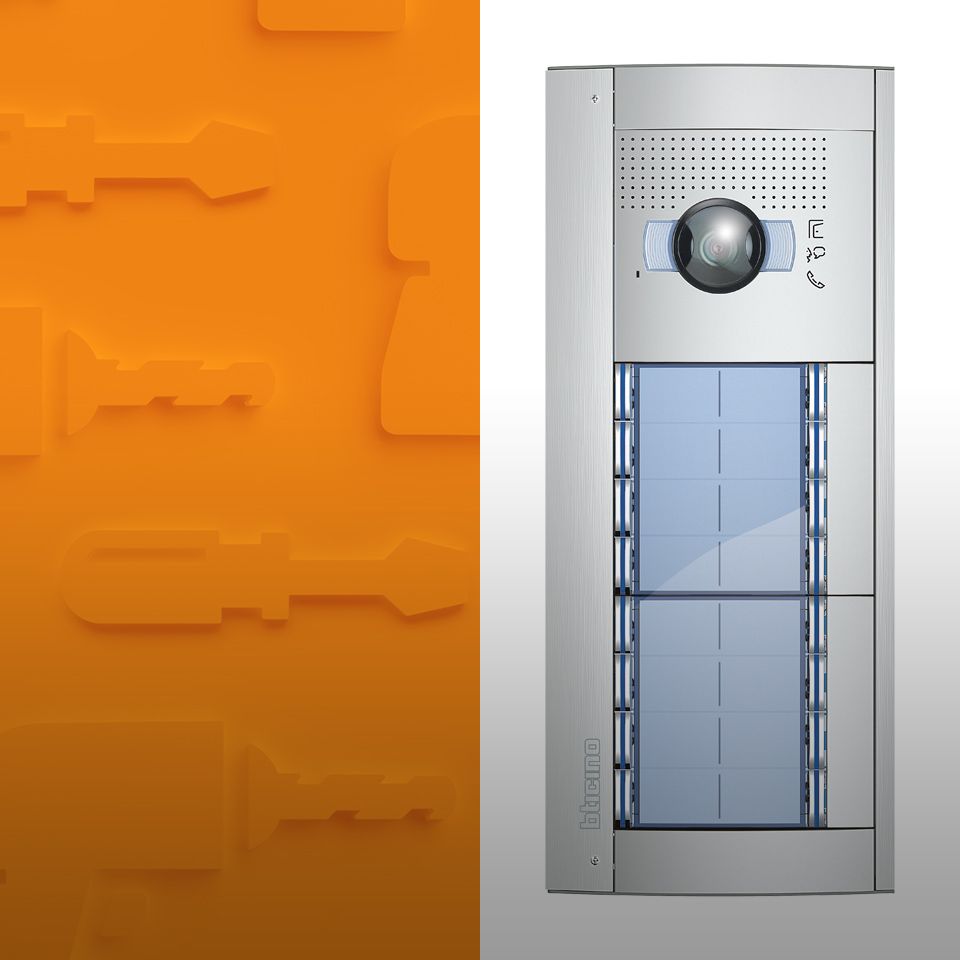

Une platine de rue Sfera New est composée des éléments suivants :

• Boitier
• Châssis avec support
• Différents modules électroniques
• Façades de finition

Étape 1 : Connexion des modules électroniques au châssis

• Assembler les modules électroniques choisis
• Monter le module contenant la caméra vidéo sur l’emplacement supérieur du châssis
• S’assurer que les ressorts de blocage, à gauche, soient en place

Étape 2 : Monter les façades des modules

• Présenter chaque façade à 90° par rapport au module, dans les encoches de droite
• Refermer la façade en appuyant
• Terminer par la façade du module vidéo

Étape 3 : Terminer la fixation des façades

• A l’aide d’un tournevis, appuyer sur les côtés des ressorts de blocage
• Refermer le cache de protection des façades, en appuyant dessus, au niveau de la vis en haut à gauche (uniquement sur Sfera New)

Étape 4 : Câbler les modules entre eux

• Retourner le châssis
• Enlever les caches de protection des ports de connexion
• Raccorder les modules entre eux, en connectant les ports « IN » sur les ports « OUT », selon les explications de la schématèque Sfera
• Glisser les caches montés sur les câbles et les fixer sur les prises

Étape 5 : Configurer le module vidéo avec les cavaliers

• Retirer le cache situé à l’arrière du module vidéo
• Insérer les cavaliers à l’aide de la pince fournie, suivant la codification choisie (voir la schématèque de câblage)
• Refermer le cache du module vidéo

Étape 6 : Monter le châssis dans le boitier mural

• Positionner le chassis dans le pare-pluie, s’il y en a un
• Retourner le chassis
• Installer le joint de protection autour du châssis
• Raccorder le câble contenant le Bus 2 fils, depuis le mur jusqu’au bornier du module vidéo

Étape 7 : Fixer le châssis au boitier mural

(L’étape décrite ici est valable pour Sfera New. Dans le cas de Sfera Robur, le montage est plus simple car les vis sont directement présentes sur le cadre de protection)

• Présenter le châssis de la platine sur le boitier mural
• Fixer le châssis à l’aide des 2 vis situées en haut et en bas
• Rouvrir le cache de protection latéral et positionner les caches des vis en haut et en bas
• Refermer le cache et le fixer en utilisant un tournevis de 2 mm, à travers l’orifice prévu

Étape 8 : Configurer la platine de rue Sfera

Cas de Sfera new :

• Retirer les 2 vis en façade
• Ouvrir le volet

Cas de Sfera Robur :

• Retirer les 4 vis de la façade avec la clé spéciale
• Ôter le cadre

Puis, dans les deux cas :

• Libérer la façade du module vidéo, en déclipsant les ressorts de blocage à l’aide d’un tournevis
• Retirer le petit cache protégeant le port mini-USB et le bouton de volume

Étape 9 : Régler le volume du son et du microphone

• Augmenter ou diminuer le volume du son en utilisant l’outil fourni, sur le petit trou à gauche
• Procéder de même pour régler le volume du microphone, sur le petit trou à droite

Étape 10 : Connexion au PC

• Brancher le cable USB sur le port mini-USB du module vidéo et le relier à un PC
• Installer le logiciel TiSferaDesign, téléchargeable gratuitement sur le site Bticino

Étape 11 : Paramétrer la platine

• Lancer le logiciel TiSferaDesign
• Démarrer un nouveau projet
• Composer le panneau d’entrée en ajoutant chaque module utilisé, à l’aide de la souris
• Configurer chaque module choisi

Étape 12 : Ajouter des adresses

• Vérifier que la platine n’est pas connectée avant d’ajouter des adresses
• Retirer le « cavalier n° 1 » situé à l’arrière du module vidéo
• Mettre la platine sous tension
• Cliquer sur le bouton « plus » en vert pour ajouter des contacts
• Remplir le formulaire avec les coordonnées des personnes
• Replacer le « cavalier n° 1 » lorsque l’ajout d’adresses est terminé
