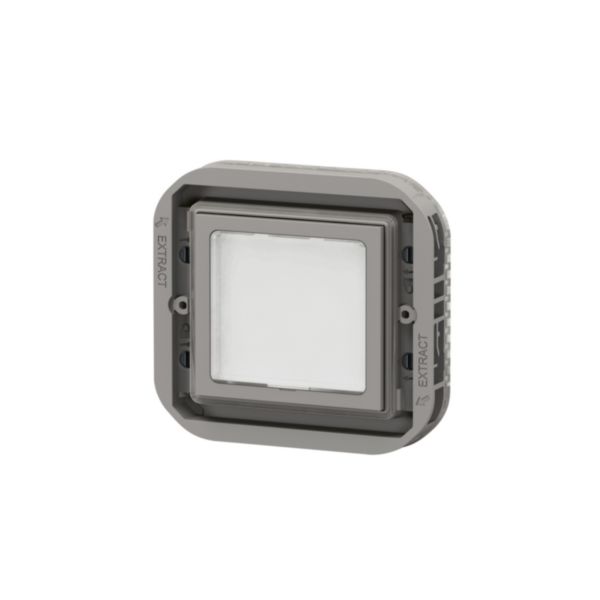

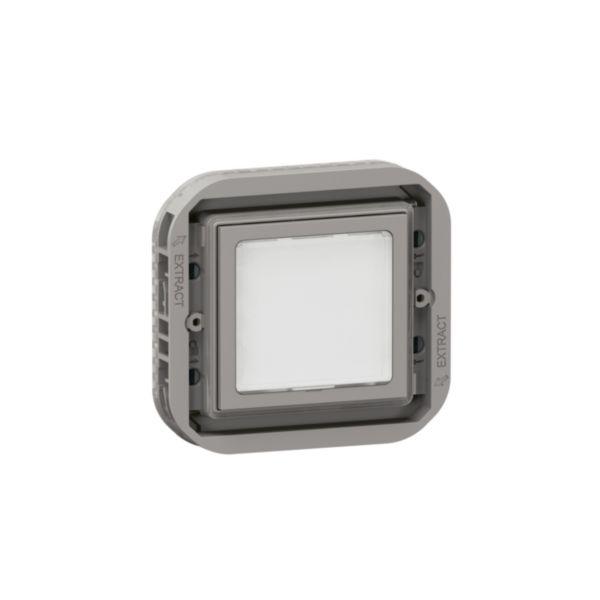

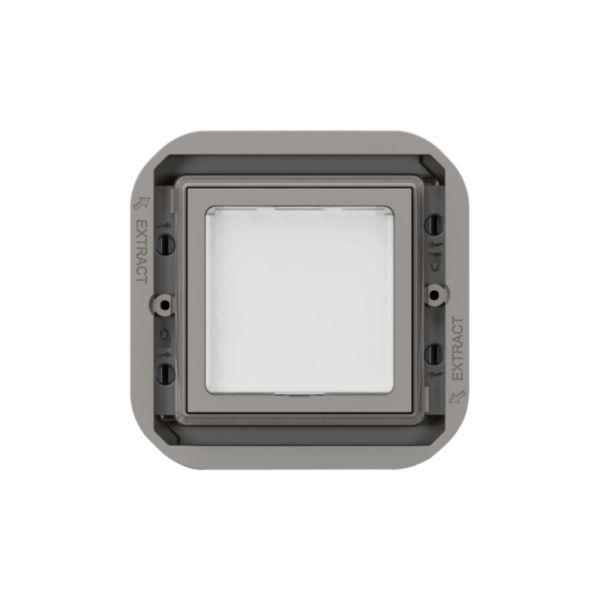

Voyant de balisage et de signalisation à LEDs étanche Plexo IP55 puissance 0,2W ou 1W enjoliveur finition gris et blanc
Ref. 069583L
Plexo LEGRANDPlexo composable, socle étanche pour installation dans des lieux humides, s'installe en encastré comme en saillie
A reçu le prix iF Design Award 2022
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Produit à compléter soit avec un boitier saillie, soit avec un support encastré
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
- Mécanisme intégrant des LEDs blanches avec 2 niveaux de puissance au choix : 0,2W ou 1W.
- Connexion par bornes à vis (1x2,5mm² ou 2x1,5mm²)
Les installation
Peut s'installer en saillie ou en encastré
Les utilisation
2 puissances d' éclairement possibles : 0,2W (basse luminosité) et 1W (haute luminosité)
Recommandations / restrictions d’usages
- Reçoit les diffuseurs références 069588L, 069589L, 069590L, 069591L
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.743 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03979FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Comment passer d’une pose verticale à une pose horizontale grâce au système Plexo™ Reverso ?
Caractéristiques techniques
- Composition Autre
- Douille Sans
- Source lumineuse fournie Oui
- Source lumineuse LED non interchangeable
- Avec lumière clignotante Non
- Avec symbole/impression permanent(e) Non
- Avec symbole interchangeable Non
- Utilisation comme contact à poussoir Non
- Mode de pose Autre
- Type de fixation Fixation à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Non traité
- Finition de la surface Mat
- Couleur Gris
- Numéro RAL (équivalent) 7040
- Transparent Non
- Couleur de la source lumineuse Blanc
- Adapté à la classe de protection (IP) IP55
- Tension nominale 230 V
- Puissance de la lampe max. 1 W
- Largeur d'appareil 68.5 mm
- Hauteur d'appareil 68.5 mm
- Profondeur d'appareil 41.2 mm
- Résistance aux chocs (IK) IK07
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Traitement antimicrobien Non
- Type de connexion Borne à vis
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Avec zone de texte/surface d'inscription Non
- EAN/Gencode 3414971879447
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
À associer
Avec Voyant de balisage et de signalisation à LEDs étanche Plexo IP55 puissance 0,2W ou 1W enjoliveur finition gris et blanc
Diffuseur pour voyant de balisage et de signalisation étanche Plexo référence 069583L - incolore
Ref. 069588L
