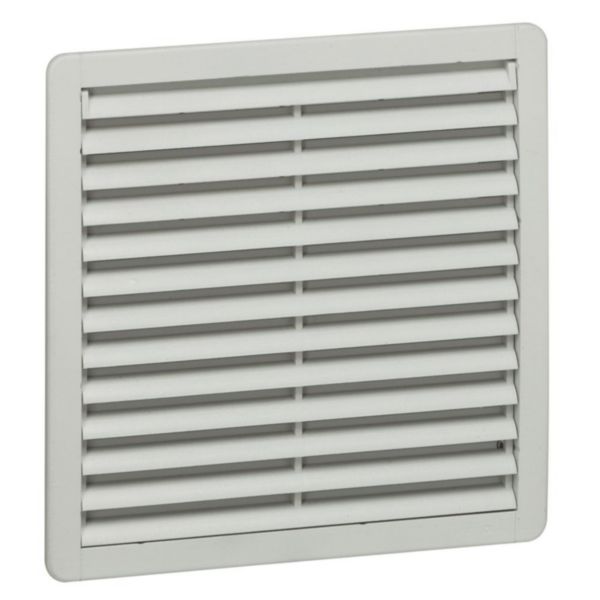

Ventilateur avec ouïe plastique débit 550m³/h et 1200m³/h
Débit : - 550m³ installé avec filtre- 620m³ avec ouïe supplémentaire référence 034835- 1200m³ en soufflage libre - 350m³ avec kit de protection inox
IP54-IK08 - RAL7035
Livré avec une paire d'ouïes 325x325mm équipées - Filtre électrostatique lavable type G3 selon norme EN779
Equipé de grilles protège-doigts - Encombrement extérieur réduit (dépassement de 7mm à 10mm)

Les installation

Pose du ventilateur par l'extérieur du coffret ou de l'armoire - Possibilité de montage avec réhausse références 034888, 034889, 034890 pour accroître le volume de câblage dans l'enveloppe - Fixation par vis à pas rapide sur une paroi de 1mm à 4mm d'épaisseur

Recommandations / restrictions d’usages

Possibilité d'installer une deuxième ouïe de sortie pour augmenter le débit et améliorer le balayage dans l'enveloppe

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

Choisir son enveloppe en fonction de son environnement Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Notice 04168600-B Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Nombre de ventilateurs 1
Tension de fonctionnement CA 50 Hz 230-240 V
Tension de fonctionnement CA 60 Hz 230-240 V
Type de tension AC
Encastrement mural Oui
Construit comme un ventilateur embrochable Non
Ventilateur de circulation Non
Ventilateur de toit Non
Avec filtre Oui
Flux volumique, à soufflage libre 1000 m³/h
Puissance nominale 114 W
Finition CEM Non
Classe de protection (IP) IP54
Mode de pose Fixation à vis
Adapté à un encastrement de 482,6 mm (19 pouces) Non
Couleur Gris
Numéro RAL 7035
Largeur 325 mm
Hauteur 325 mm
Profondeur 152 mm
EAN/Gencode 3245060348540

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 801 69	Jeu de 5 filtres 325x325mm pour ventilation naturelle avec ouie pour armoires

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.

À associer

Avec Ventilateur avec ouïe plastique débit 550m³/h avec filtre et 1200m³/h soufflage libre - IP54 IK08 - RAL7035

Ouïe d'aération plastique avec filtre G3 IP54 - RAL7035 - 325x325mm
Ref. 0 348 36
