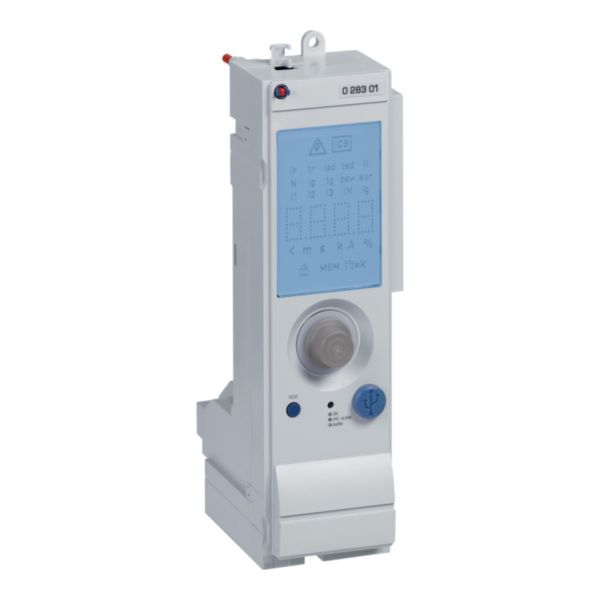

Unité de protection MP2.10 pour réglages précis des paramètres de protection des DMX³1600
Avec fonction mesure : mesure et affiche instantanément les valeurs maximum et moyenne des différentes valeurs électriques et l'état des protections
Réglages Ir, tr, Isd, tsd, Ii, lg et tg par curseur
Possibilité d'activer et désactiver les protections
Avec écran LED matrix

Les utilisation

Permet des réglages précis des paramètres de protection directement sur l'écran ou sur l'App. EnerUp+Project avec le dongle Bluetooth référence 028310

Recommandations / restrictions d’usages

Produit à commander impérativement avec un disjoncteur DMX³1600 (assemblage usine)
Nécessite une alimentation référence 414945 pour un fonctionnement optimale de la fonction mesure

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630A à 6300A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000A à 6300A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les unités de protection peuvent être réglées directement sur écran ou en assocation avec un dongle Bluetooth, le réglage des paramètres peut s'effectuer via une App.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

Guide d'entretien des disjoncteurs et interrupteurs DMX3 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Notice LE13031AA Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Type de construction de l'appareil Autre
Protection intégrée contre les mises à la terre accidentelles Oui
Type de raccordement du circuit principal Autre
Adapté à un montage de profilés chapeaux Non
Montage de profilés chapeaux en option Non
Relais de signalisation de déclenchement disponible Oui
Avec déclencheur à sous-tension intégré Non
Position du raccordement de circuit principal Autre
Finition de l'élément d'actionnement Autre
Appareil complet avec unité de protection Non
Commande motorisée intégrée Non
Commande motorisée en option Non
Classe de protection (IP) IP20
Largeur 62 mm
Hauteur 205 mm
Profondeur 90 mm
Résistance aux chocs (IK) Non applicable
Temperature d'utilisation /d'installation -25-70 °C
Temperature de stockage -25-85 °C
Type de tension Autre
Sens de l'alimentation électrique Autre
Indication de repérage des bornes de raccordement Non
Couleur Gris
Numéro RAL 7035
Sans halogène Oui
Nature du cable pour connexion Autre
Avec zone de texte/surface d'inscription Non
Conforme à la Réglementation pile ou batterie Non
EAN/Gencode 3414972227025
