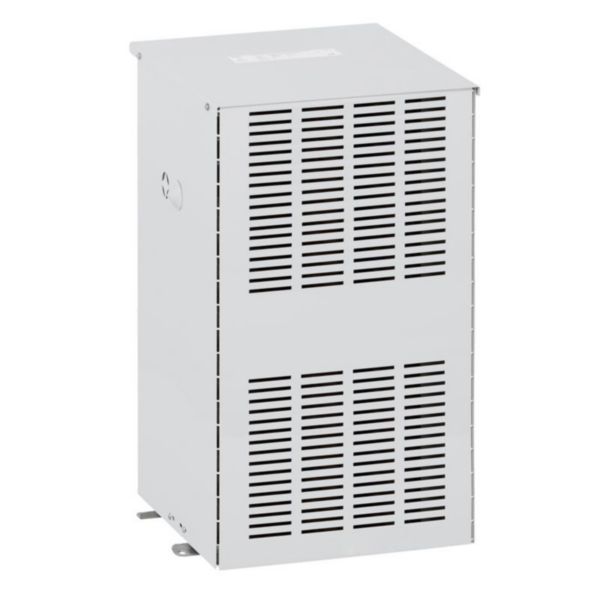

Transformateur de séparation des circuits monophasé primaire 230V~ à 400V~ et secondaire 115V~ à 230V~ - 12,5kVA
- Ref. 1 425 60
- LEGRAND
Transformateur de séparation pour alimenter des équipements assurant la protection contre les contacts indirects par la séparation des circuits, l’alimentation de prises industrielles, de locaux type enceintes conductrices exiguës
5234,00 €
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Transformateur de séparation des circuits monophasé - IP21
- - Puissance 12,5kVA- Borne primaire câble souple section 16mm²- Borne secondaire câble souple section 35mm²
- Primaire 230V~-400V~ - Secondaire 115V~-230V~ - Cuve RAL7035
- Il permet l'isolation renforcée du circuit secondaire et offre une meilleure protection contre les contacts indirects - Tenue diélectrique renforcée, dimensionné pour supporter des surcharges en accord avec les protections préconisées au secondaire
- Conforme à la norme IEC EN 61558-2-4
Les + utilisation
Peut être utilisés pour tout type d'isolation fonctionnelle dans les bâtiments, mais aussi pour l'isolation et l'alimentation de certains équipements
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.262 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.266 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (protection au primaire des transformateurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (protection au secondaire des transformateurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00847FR-02.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB22028_GT_Transformateurs_BT_BT_FR.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- PRT219022-GT-transfosBT-BT-022020.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice 041931-03 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Guide de choix des transformateurs Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Construit comme un transformateur de sécurité Non
- Construit comme un transformateur d'isolement Oui
- Construit comme un auto-transformateur Non
- Tension primaire 1 230-230V
- Tension primaire 2 400-400V
- Tension secondaire 1 115-115V
- Tension secondaire 2 230-230V
- Puissance apparente nominale 12500VA
- Classe de matériau isolant selon IEC 85 H
- Protégé contre les courts-circuits Non
- Tension de court-circuit relative uk 2.1%
- Largeur 431mm
- Hauteur 650mm
- Profondeur 440mm
- Classe de protection (IP) IP21
- Noyau annulaire Non
- Adapté à un montage sur platine Non
- Adapté à un montage sur rail Non
- EAN/Gencode 3414970544858
