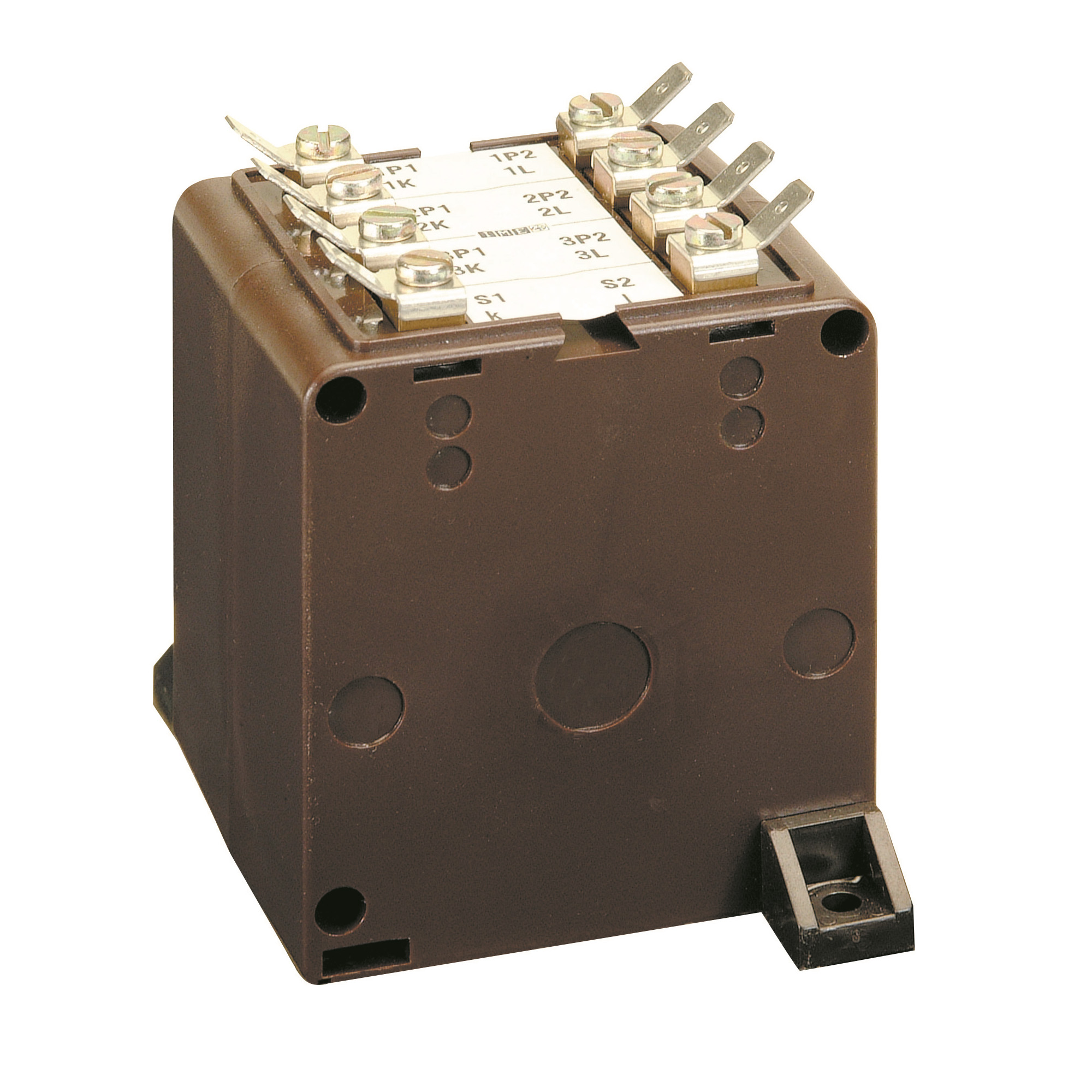

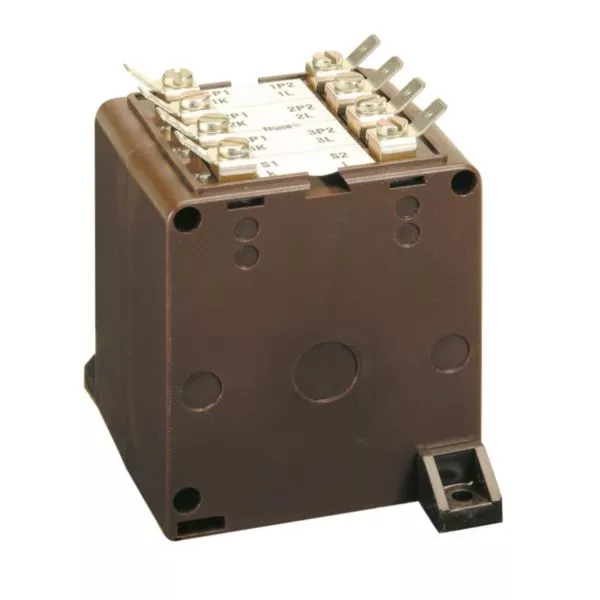

Transformateur de courant sommateur à primaire bobiné type BSA02 - 2 entrées monophasées 1A+1A/1A 10VA cl 0.5 / 15VA cl.1

  • Ref. 30200801
  • IMESYS
  • Legrand Energies Solutions

Tranformateur de courant sommateur, 2 entrées monophasées, effectue la somme des courants de plusieurs lignes en un système de tension unique, indispensable lorsque les rapports des TC ne sont pas identiques

Contacter un commercial

  • Rapport de transformation : 1A+1A/1A
  • Puissance : 10VA cl 0.5 / 15VA cl.1
  • Raccordement primaire et secondaire : par cosse, serrage par écrou M4

Les + utilisation

Effectue la somme des courants de plusieurs lignes en un système de tension unique, indispensable lorsque les rapports des TC ne sont pas identiques

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

  • Modèle Transformateur de sommation de courant
  • Courant assigné primaire In 1 A
  • Courant assigné secondaire 1 A
  • Puissance apparente nominale secondaire 10 VA
  • Consommation d'énergie 10 W
  • Classe de précision 0.5
  • Avec protection contre les contacts accidentels Oui
  • Fixation par encliquetage Oui
  • Raccord secondaire Raccordement à vis
  • Nombre d'entrées primaires 2
  • Largeur 70 mm
  • Hauteur 93 mm
  • Profondeur 90 mm
  • Classe de protection (IP) IP40
  • Temperature d'utilisation /d'installation -25-50 °C
  • Temperature de stockage -40-85 °C
  • Type de tension AC
  • Fréquence 47-63 Hz
  • Indication de repérage des bornes de raccordement Oui
  • Sans halogène Oui
  • précâblé Non
  • EAN/Gencode 8032826142765
