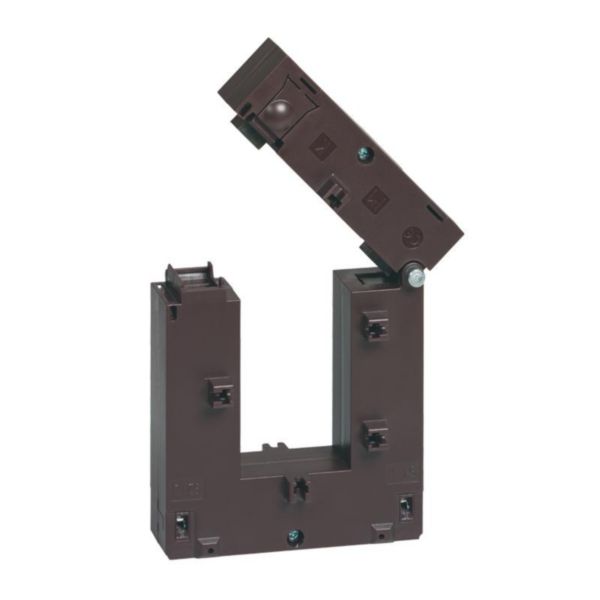

Transformateur de courant ouvrant pour barre 80x160mm - rapport transformation 4000/5 - 20VA

Ref. 4 121 69
LEGRAND

Transformateur d'intensité (TI), permet de convertir les valeurs des courants importants qui circulent dans les câbles ou jeux de barres vers des valeurs de courants acceptables par les appareils de mesure

1517,00 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Transformateur de courant monophasé de type ouvert - S'associe à un ampèremètre, à un compteur d'énergie ou à une centrale de mesure
Se monte sur barre 80x160mm
Rapport de transformation : 4000/5 - Puissance : 20VA - Classe de précision : 0,5%
Délivre un courant de 5A au secondaire, proportionnel au courant primaire
Raccordement secondaire par bornes, ou par cosse

Les + installation

Fixation sur barre verticale ou horizontake

Recommandations / restrictions d’usages

Ne peut pas être utilisé en courant continu
Le choix du calibre du transformateur d'intensité se fait selon les dimensions des conducteurs, mais, également, en fonction de l'intensité maximum présumée dans le circuit à mesurer

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

Modèle Transformateurs de courant de protection
Courant assigné primaire In 4000 A
Courant assigné secondaire 5 A
Puissance apparente nominale secondaire 20 VA
Consommation d'énergie 20 W
Classe de précision 0.5
Etalonné Oui
Avec protection contre les contacts accidentels Oui
Avec barre en cuivre Non
Raccord secondaire Raccordement à vis
Nombre d'entrées primaires 1
EAN/Gencode 3414970593733
