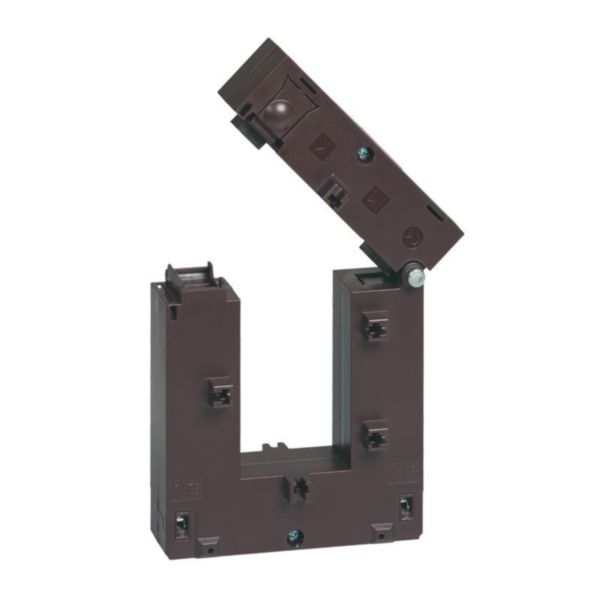

Transformateur de courant ouvrant pour barre 80x160mm - rapport transformation 3000/5 - 20VA

  • Ref. 4 121 68
  • LEGRAND

Transformateur d'intensité (TI), permet de convertir les valeurs des courants importants qui circulent dans les câbles ou jeux de barres vers des valeurs de courants acceptables par les appareils de mesure

1265,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Transformateur de courant monophasé de type ouvert - S'associe à un ampèremètre, à un compteur d'énergie ou à une centrale de mesure
  • Se monte sur barre 80x160mm
  • Rapport de transformation : 3000/5 - Puissance : 20VA - Classe de précision : 0,5%
  • Délivre un courant de 5A au secondaire, proportionnel au courant primaire
  • Raccordement secondaire par bornes, ou par cosse

Les + installation

Fixation sur barre verticale ou horizontake

Recommandations / restrictions d’usages

  • Ne peut pas être utilisé en courant continu
  • Le choix du calibre du transformateur d'intensité se fait selon les dimensions des conducteurs, mais, également, en fonction de l'intensité maximum présumée dans le circuit à mesurer

Page catalogue et annexes

Fiches techniques / Guides métier

  • Modèle Transformateurs de courant de protection
  • Courant assigné primaire In 3000 A
  • Courant assigné secondaire 5 A
  • Puissance apparente nominale secondaire 20 VA
  • Consommation d'énergie 20 W
  • Classe de précision 0.5
  • Etalonné Oui
  • Avec protection contre les contacts accidentels Oui
  • Avec barre en cuivre Non
  • Raccord secondaire Raccordement à vis
  • Nombre d'entrées primaires 1
  • EAN/Gencode 3414970593719
