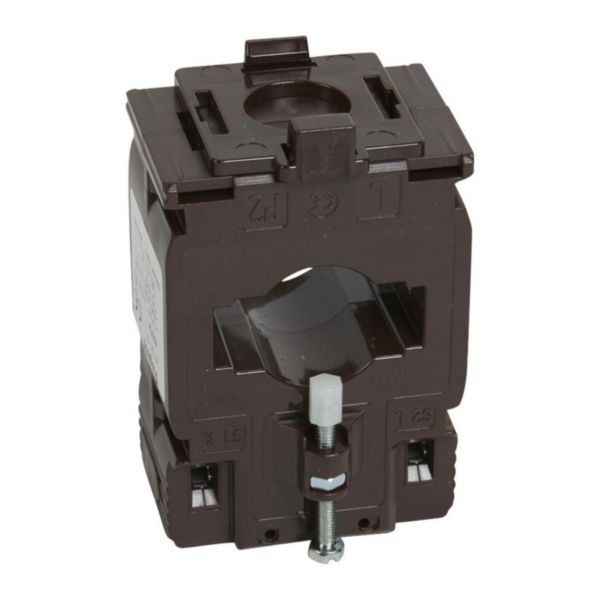

Transformateur de courant fermé pour barre 40,5x12,5 et 32,5x15,5mm ou câble Ø26mm - rapport transformation 400/5 - 6VA

Ref. 4 121 17
LEGRAND

Transformateur d'intensité (TI), permet de convertir les valeurs des courants importants qui circulent dans les câbles ou jeux de barres vers des valeurs de courants acceptables par les appareils de mesure

147,60 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Transformateur de courant monophasé de type fermé - S'associe à un ampèremètre, à un compteur d'énergie ou à une centrale de mesure
Se monte sur barres 40,5x12,5mm et 32,5x15,5mm ou câble Ø26mm
Rapport de transformation : 400/5 - Puissance : 6VA - Classe de précision : 0,5%
Délivre un courant de 5A au secondaire, proportionnel au courant primaire
Raccordement secondaire par bornes, ou par cosse

Les + installation

Fixation sur platine ou barre

Recommandations / restrictions d’usages

Ne peut pas être utilisé en courant continu
Le choix du calibre du transformateur d'intensité se fait selon les dimensions des conducteurs, mais, également, en fonction de l'intensité maximum présumée dans le circuit à mesurer

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

Modèle Transformateurs de courant de protection
Courant assigné primaire In 400 A
Courant assigné secondaire 5 A
Puissance apparente nominale secondaire 6 VA
Consommation d'énergie 6 W
Classe de précision 0.5
Facteur de limite de surintensité FS 5
Etalonné Oui
Avec protection contre les contacts accidentels Oui
Hauteur de l'ouverture 26-26 mm
Largeur de l'ouverture 26-26 mm
Diamètre d'ouverture 26 mm
Avec barre en cuivre Non
Raccord secondaire Raccordement à vis
Nombre d'entrées primaires 1
EAN/Gencode 3414970593139
