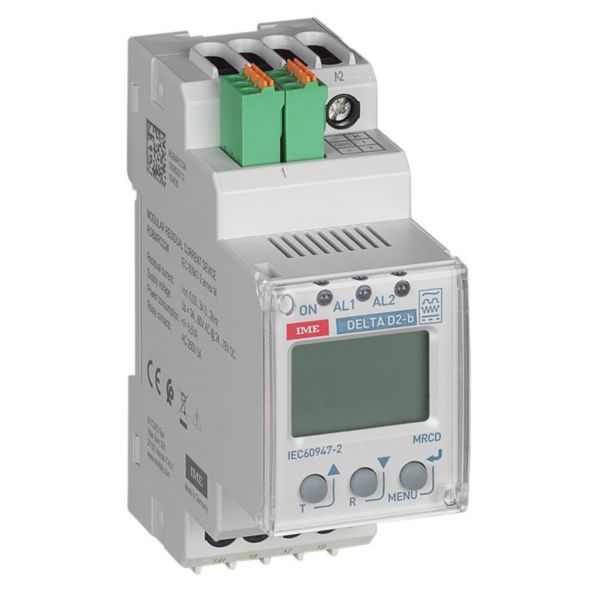

Relais de protection différentielle DELTA D2-B - type B - 2 modules DIN 30mA à 30A 24 à 60VAC - 24 à 78VDC

  • Ref. 40212047
  • IMESYS - DELTA
  • Legrand Energies Solutions

Les relais de protection différentielle DELTA - TYPE B - combinés aux tores type DEL, mesure les courants de fuite à la terre directs sous forme d'onde de type B selon EN 60947-2 (annexe M).

  • 2 modules DIN
  • Alimentation auxiliaire : 24÷60VAC-24÷78VDC
  • Paramètres programmables : seuil de décrochage IΔn 2 / 0,03...3A, Retard d'intervention Δt 2 : 0…10s, Seuil de pré-alarme IΔn 1 : valeur 50…100% de IΔn2, Retard d'intervention Δt 1 : 0…10s
  • Reset manuel : local et à distance, Test manuel et automatique permanent
  • Affichage : LCD à 3 chiffres (1000 points) - Voyants ON : présence tension Us, AL1 : préalarme IΔn 1, AL2 : alarme, décrochage bobine IΔn 2 - Visulalisation automatique des valeurs instantanées : IΔn instantané, seuil de décrochage programmé IΔn 2, retard d'intervention programmé IΔn 2

Les + utilisation

Sortie relais de sécurité positive / négative (programmable). Affichage instantané du courant de fuite en TRMS. Connexion à un tore type TDB pour mesurer les courants de fuite AC et DC sans aucune procédure d'étalonnage.

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

  • Finition du raccordement électrique Raccordement à vis
  • Avec pinces amovibles Oui
  • Fonction Pour réseaux mixtes
  • Tension d'alimentation CA 50 Hz 24-60 V
  • Tension d'alimentation CA 60 Hz 24-60 V
  • Tension d'alimentation DC 24-78 V
  • Fréquence de fonctionnement nominale 0-2000 Hz
  • Valeur de fonctionnement intensité de courant 1 0.03-3 mA
  • Valeur de fonctionnement intensité de courant 2 0.015-3 mA
  • Délai de temporisation du déclenchement max. admissible 10 s
  • Affichage du courant différentiel Oui
  • Mémorisation possible des défaillances Non
  • Nombre de contacts en tant que contacts à ouverture 2
  • Nombre de contact(s) à fermeture 2
  • Nombre de contacts en tant qu'inverseurs 2
  • Type de tension de fonctionnement AC/DC
  • Largeur 35.8 mm
  • Hauteur 92.4 mm
  • Profondeur 64 mm
  • Classe de protection (IP) IP30
  • Temperature d'utilisation /d'installation -25-55 °C
  • Temperature de stockage -25-70 °C
  • Mode de pose Rail DIN
  • EAN/Gencode 8032826514708
