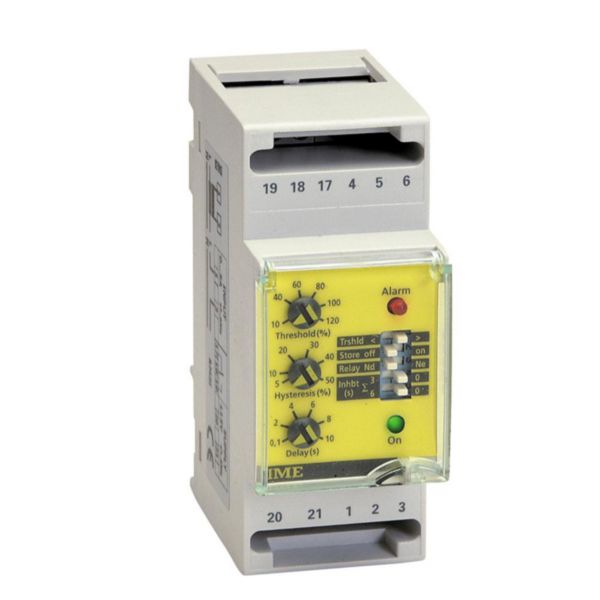

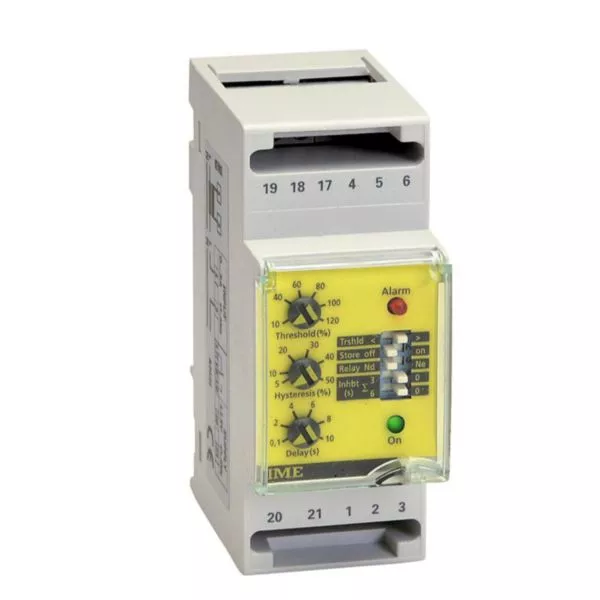

Relais de mesure type RM2U pour tension alternative monophasée - 2 modules DIN - entrée directe 250V - Alimentation auxiliaire 230V

  • Ref. 40217020
  • IMESYS
  • Legrand Energies Solutions

Les relais de mesure assurent la surveillance des installations électriques

Contacter un commercial

Caractéristiques produit

  • 2 modules DIN
  • Sortie relais : 1 contact inverseur SPDT - Seuil de déclenchement de l'alarme : 10...120%
  • Temporisation (t) réglable par potentiomètre : 0,1...10 secondes - Inhibition du déclechement au démarrage (ts) sélectionnable par dip-switch : 0-3-6-9 secondes
  • Hystérésis réglable par potentiomètre : 5...50% de la valeur de consigne - réarmement automatique ou manuel, sélectionnable par dip-switch
  • Signalisation : instrument alimenté : LED verte, déclenchement de l'alarme : LED rouge + commutation relais

Les + utilisation

Temporisation et valeur d'hystérésis ainsi que l'utilisation en sécurité positive ou négative sont accessibles en façade. La possibilité d'inhiber le déclenchement au démarrage ainsi que la mémorisation du franchissement de la consigne peuvent être activés par l'utilisateur

Documentation et conseils de pose

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

Caractéristiques techniques

  • Finition du raccordement électrique
    Raccordement à vis
  • Avec pinces amovibles
    Non
  • Tension d'alimentation CA 50 Hz
    207-253V
  • Tension d'alimentation CA 60 Hz
    207-253V
  • Plage de mesure de la tension 1
    25-250V
  • Type de tension de la plage de mesure
    AC
  • Sous-tension monophasée possible
    Oui
  • Sous-tension triphasée possible
    Non
  • Surtension monophasée possible
    Oui
  • Surtension triphasée possible
    Non
  • Fenêtre monophasée possible
    Oui
  • Fenêtre triphasée possible
    Oui
  • Contient une fonction tension continue-sous-tension
    Non
  • Contient une fonction tension continue-surtension
    Non
  • Contient une fonction tension continue-fenêtre
    Non
  • Délai de temporisation du déclenchement max. admissible
    9s
  • Délai de retardement du déclenchement max. admissible
    9s
  • Nombre de contacts en tant qu'inverseurs
    1
  • Type de tension de fonctionnement
    AC/DC
  • Largeur
    35mm
  • Hauteur
    89mm
  • Profondeur
    65.6mm
  • EAN/Gencode
    8032826018770
