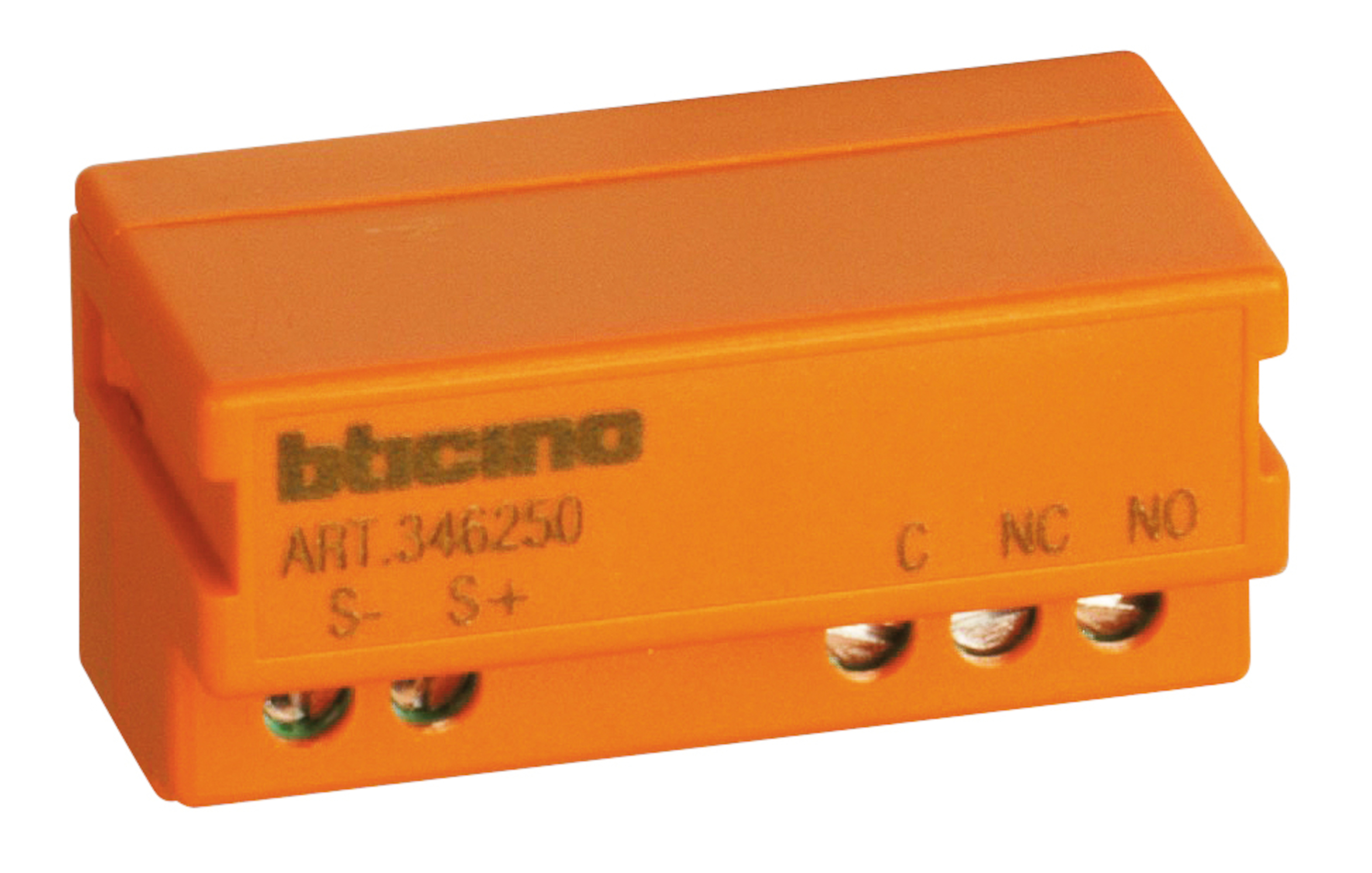

Relais contacts secs NO/NF pour portiers ou gâche à émission , à rupture ou ventouses
- Ref. 346250
- BTICINO
Equipement complémentaire pour portier audio-vidéo
96,55 €
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Relais contacts secs NO/NF (2A maximum)
- Pour gâche à émission supérieure à 400mA à connecter sur bornes S+ S- de la platine
Les + utilisation
Permet de transformer la sortie S+S- de la platine de rue en contact sec (S+S- devient un contact C/NO/NC), et ainsi de piloter l’intégralité des gâches, ventouses et automatismes de portail
Documentation et conseils de pose
Page catalogue et annexes
- Page technique (codification des platines de rue et des postes intérieurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.862 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.834 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.858 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.833 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.859 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.835 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- BT00669-c-IT.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- legrand-guide-technique-portiers-controle-dacces.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice U0154A Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Catalogue portiers et contrôle d'accès Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Système de bus KNX Non
- Système de bus KNX-radio Non
- Système de bus radio Oui
- Système de bus LON Non
- Système de bus Powernet Non
- Autres systèmes de bus Autre
- Mode de pose Installation intégrée
- Commande sur site/commande manuelle Non
- Avec affichage LED Non
- Puissance de coupure max. 192W
- Adapté à une charge C Oui
- Nombre max. de sorties de commutation 2
- Calibre/courant nominal assigné (In) 8A
- Tension de fonctionnement normale 18-27V
- Différentes phases connectables Non
- Couplage au bus inclus Oui
- Possibilité d'extension modulaire Non
- Classe de protection (IP) IP20
- Objet connecté Non
- EAN/Gencode 8012199772578
