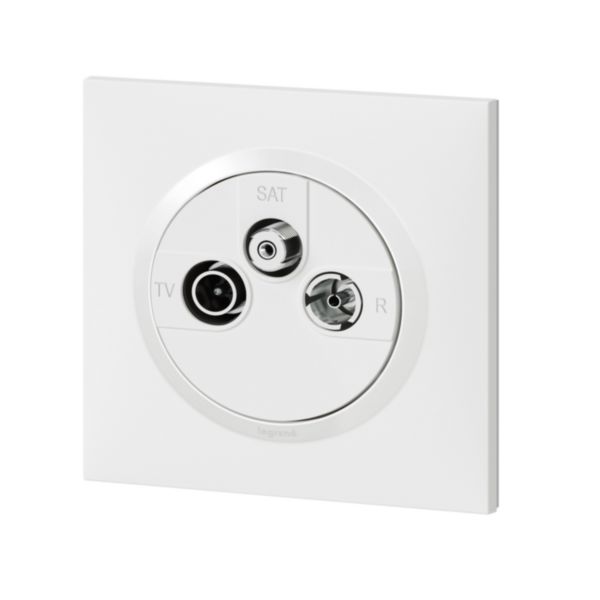

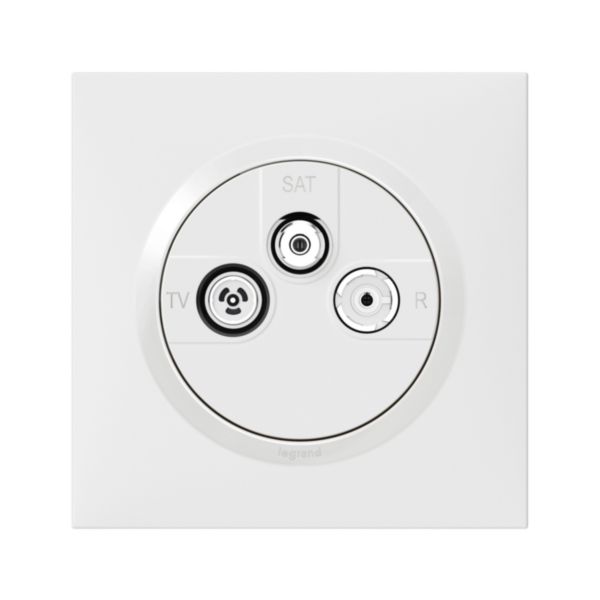

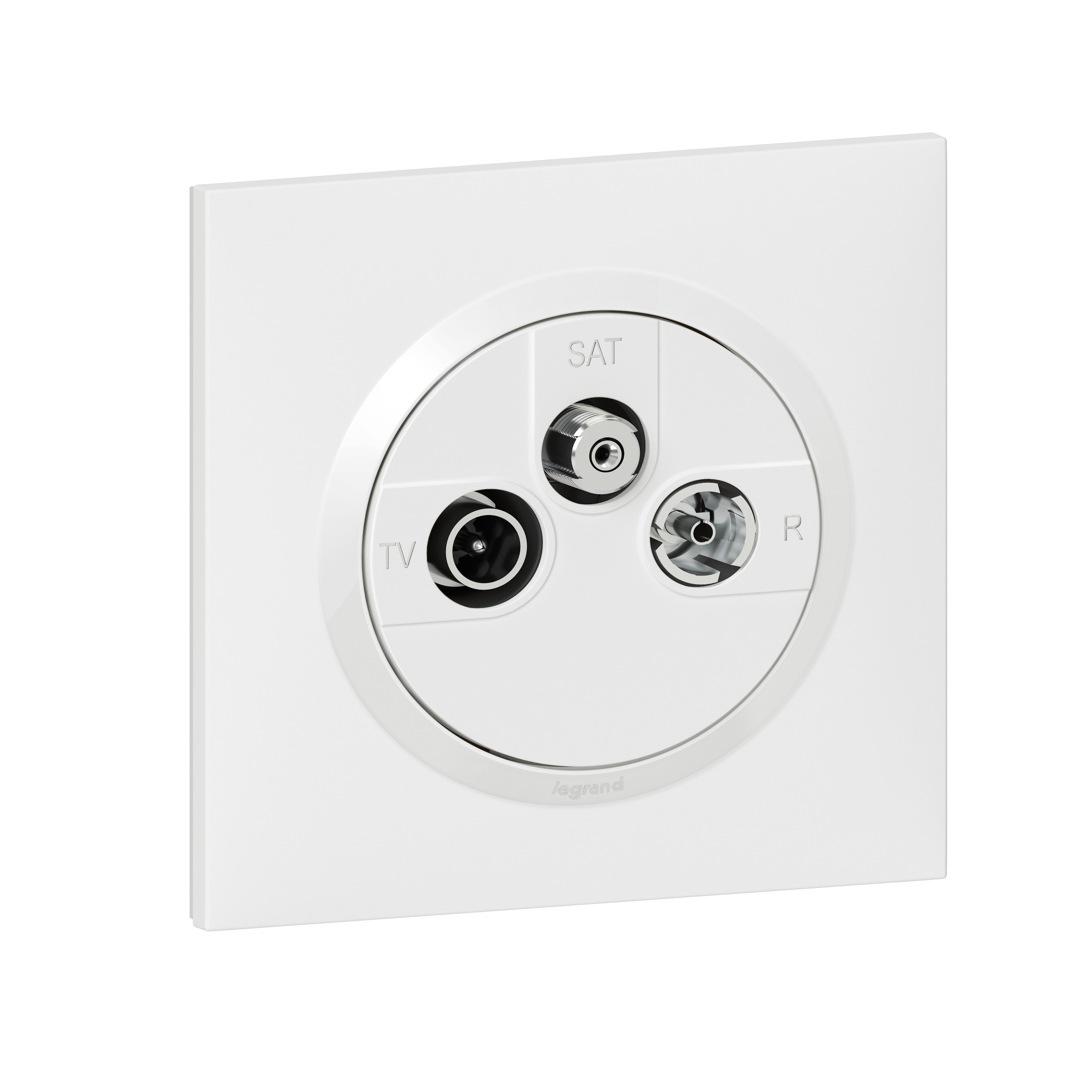

Prise TV-R-SAT 1 câble dooxie one livré avec plaque carrée blanche et griffes
Ref. 6 007 53
dooxie LEGRANDdooxie One, des produits complets pour le neuf et la rénovation, prêts à installer
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise TV-R-SAT 1 câble dooxie One
- Mécanisme livré avec des griffes facilitant la pose en rénovation
- Livrée avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
- Prise optimisée pour les nouvelles TV UHD ou 4K : conçue pour une réception optimale du signal - Limite l'affaiblisement de signal (atténuation inférieure à 1dB) et limite le besoin d'amplification - Dépasse les exigences de la norme EN 50083-4
- Rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Avantages
- Blindage certifié Classe A : protège des interférences causées par les nouveaux signaux utilisés par les téléphones mobiles (3G, 4G, 5G) - Ces signaux indésirables pouvant entraîner une pixellisation, un brouillage de l'image et des perturbations sonores - Legrand utilise le laboratoire PKM pour la certification de ses prises TV de Classe A
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ... En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal et en vertical
Les installation
Conçue pour une insertion intuitive du câble - Connexion au bornier simple et rapide - Bornier au centre du mécanisme pour un refoulement plus facile dans la boîte - La visualisation de la connexion permet de savoir avec certitude si le câble est bien serré
Les utilisation
Répond à tous les besoins de dépannage aussi bien dans le cas d'un chantier neuf que d'une rénovation - Le sachet contient : - un interrupteur ou va-et-vient de finition blanc avec support à vis - une coque de protection chantier pour le neuf- des griffes pour rénovation - une plaque dooxie blanche carrée 1 poste
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.23 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02647FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02647FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE11993AB Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Modèle Prise étoile / terminale
- Type de prise TV/RD/SAT
- DAB+ Oui
- Mode de pose Encastré
- Nombre de modules 2
- Couvercle Plaque totale
- Atténuation de raccordement à 860 MHz 1.5 dB
- Atténuation de raccordement à 2 150 MHz 2 dB
- Nombre de sorties 3
- Compatible au modem par câble Non
- Fréquence TV 5-862 MHz
- Compatible à une alimentation à distance Non
- Fréquence radio 87.5-240 MHz
- Fréquence prise SAT 950-2400 MHz
- Type de fixation Fixation avec vis
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Finition Non traité
- Finition de la surface Brillant
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Classe de protection (IP) IP20
- Résistance aux chocs (IK) IK04
- Largeur d'appareil 87 mm
- Hauteur d'appareil 87 mm
- Profondeur d'appareil 39.65 mm
- Profondeur min. de la boîte d'encastrement 40 mm
- Profondeur d'encastrement 25.6 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-70 °C
- Indication de repérage des bornes de raccordement Oui
- EAN/Gencode 3414971093935
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
