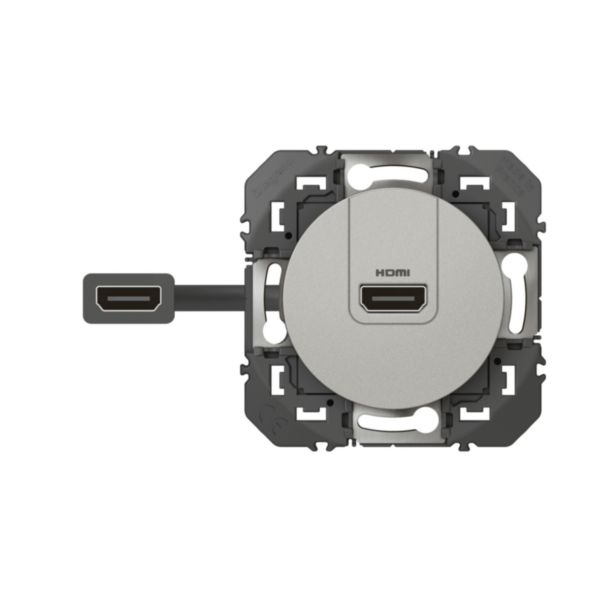

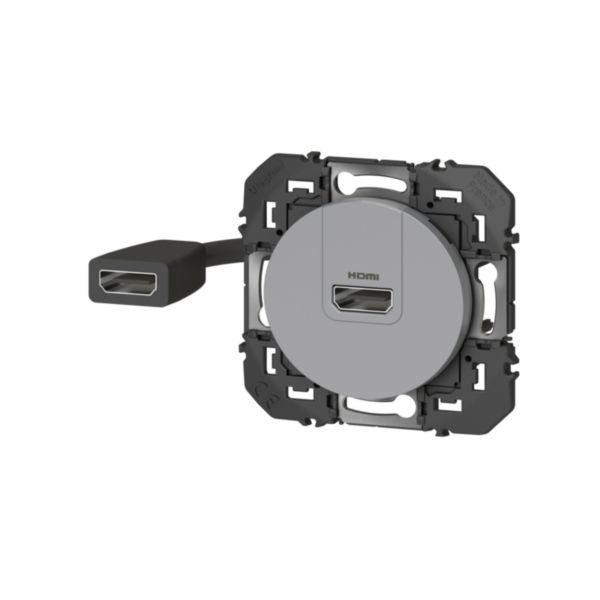

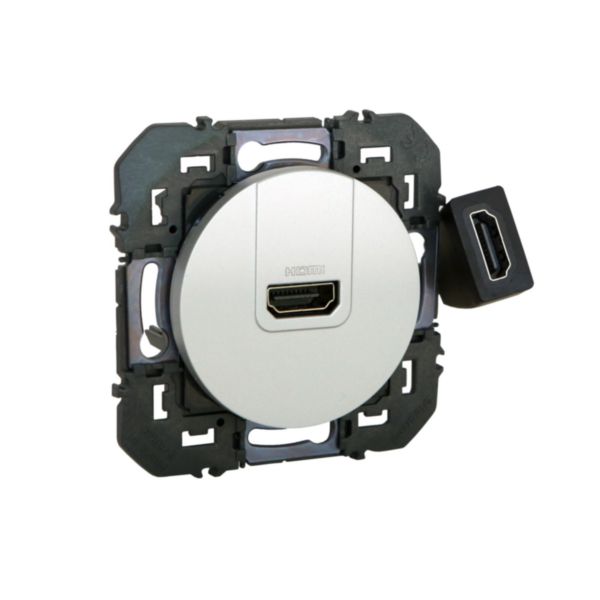

Prise HDMI 2.0 Type A préconnectorisée dooxie finition alu
Ref. 6 004 85
dooxie LEGRANDCette prise facilite et simplifie le raccordement des terminaux TV et systèmes home-cinéma, démodulateur satellite, …
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise HDMI 2.0 Type A préconnectorisée dooxie - Alu - À équiper d'une plaque
- Equipée de connecteurs femelles et de 15cm de câble pour raccordement simple et rapide à des cordons HDMI standards avec fiches mâles référence 051720
- Résolution jusqu'à 1080 pixels
- Longueur maximum entre deux prises : 10m
- Livrée avec coque de protection chantier à charnières : protège le produit de la poussière et des éclaboussures de peinture et permet à la prise de rester utilisable pendant le chantier
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal
- Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ...
Les installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Permet la transmission de flux audio vidéo numériques haute définition HD et UHD (ultra haute définition) entre une source (lecteur DVD ou Blu-Ray, console de jeu, ordinateur) et un récepteur compatible (TV, vidéoprojecteur)
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.19 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02636FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Composition Mécanisme avec enjoliveur (ou doigt)
- Utilisation HDMI
- Bague de support Non
- Avec protection contre la poussière Non
- Avec volet de protection Non
- Direction de sortie Droit
- Champ d'inscription Sans champ d'inscription
- Avec impression Oui
- Mode de pose Encastré
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition de la surface Mat
- Couleur Aluminium
- Numéro RAL (équivalent) 7040
- Transparent Non
- Type de fixation Fixation avec vis
- Nombre de modules 2
- Avec jacks/coupleurs Oui
- Adapté au nombre de jacks/coupleurs 1
- Serre cable Non
- Jacks blindés Non
- Boîtier blindé Non
- Domino Non
- Adapté à la classe de protection (IP) IP20
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- EAN/Gencode 3414971093898
