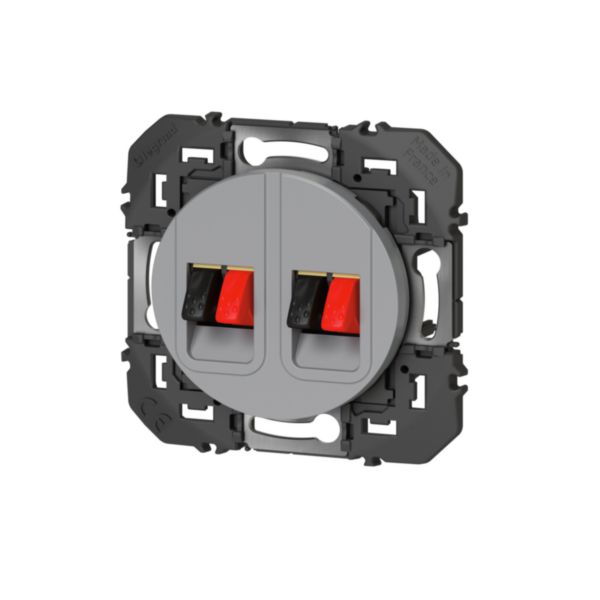

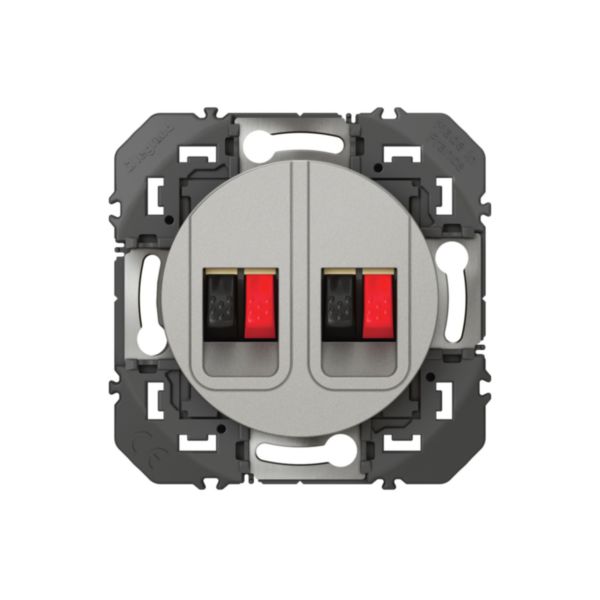

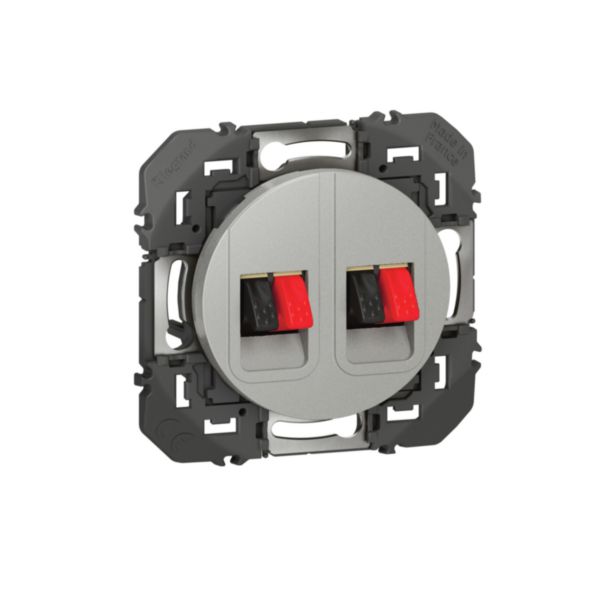

Prise haut-parleur double dooxie finition alu
Ref. 6 004 82
dooxie LEGRANDdooxie, une prise haut-parleur avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise double haut-parleur dooxie - Alu - À équiper d'une plaque
- Bornes automatiques permettant la connexion rapide sans outil
- Poussette automatique repérée (N/R) pour raccordement des appareils facilité
- Livrée avec coque de protection chantier à charnières : protège le produit de la poussière et des éclaboussures de peinture et permet à la prise de rester utilisable pendant le chantier
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal
- Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ...
Les installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Permet de brancher des enceintes Hi-Fi et Home cinéma avec une restitution du son optimum
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.19 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02635FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Montage apparent Non
- Encastrement de canal Non
- Citerne au sol/montage en sous-sol Non
- Type de fixation Visser
- Composition Mécanisme avec enjoliveur (ou doigt)
- Type de connecteur Autre
- Avec jacks/coupleurs Non
- Catégorie Autre
- Couleur Aluminium
- Numéro RAL 7040
- Type de connexion Autre
- Jacks blindés Non
- Boîtier blindé Non
- Raccordement de mise à la terre séparé Non
- Avec zone de texte Non
- Compatible avec des couvercles tiers Non
- Décharge séparée de câble de traction Non
- Type de montage raccordement de blindage Sans
- Direction de sortie Incliné
- Avec protection contre la poussière Non
- Classe de protection (IP) IP20
- Codage mécanique Non
- Code couleur Oui
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 34.25 mm
- Profondeur d'encastrement 17.25 mm
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-70 °C
- Sans halogène Oui
- Traitement antimicrobien Non
- Mode de pose Encastré
- EAN/Gencode 3414971093874
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
