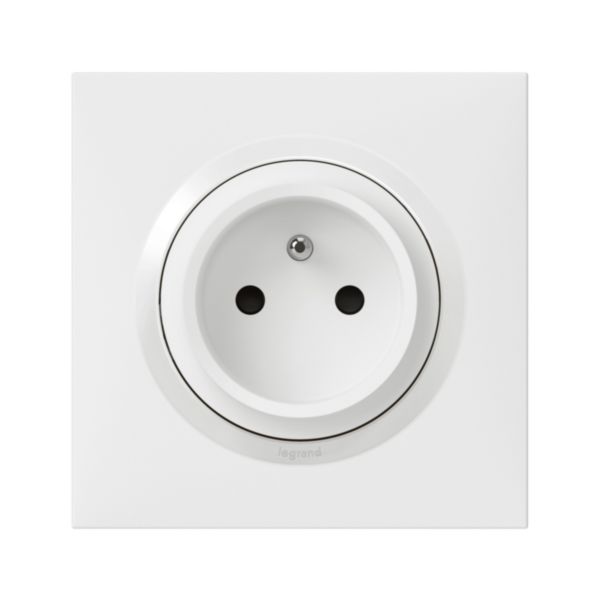

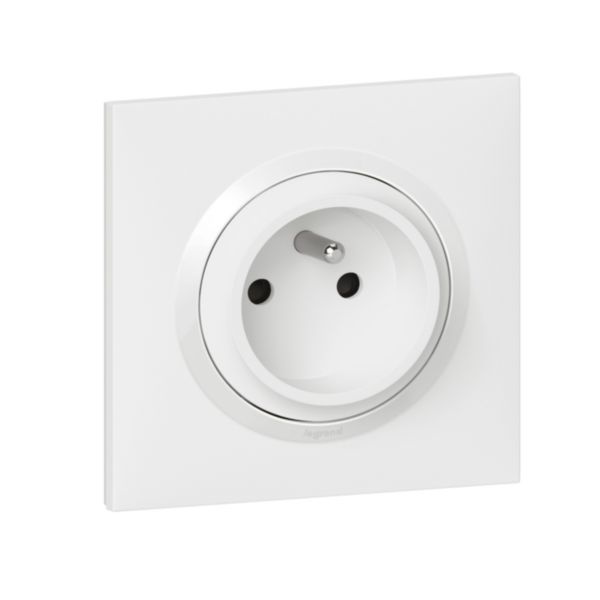

Prise de courant easyréno 2P+T 16A faible profondeur dooxie one livrée avec plaque carrée blanche et griffes
Ref. 6 007 28
dooxie LEGRANDdooxie One, des produits complets pour le neuf et la rénovation, prêts à installer
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise de courant 2P+T faible profondeur easyréno 16A dooxie One
- Mécanisme livré avec des griffes facilitant la pose en rénovation
- Livrée avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
- Son support sécable permet de rendre ce mécanisme compatible avec les plaques entraxe 57mm dooxie - Jumelage des mécanismes optimisé pour une installation facilitée en multipostes
- Bornes automatiques permettant la connexion rapide sans outil
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal et en vertical - Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ... En multiposte cela facilite l'assemblage des mécanismes
- Sa profondeur réduite (22mm) facilite le refoulement des câbles dans la boîte
- L'installation est donc simplifiée et facilitée et ce même avec des fils 2x2,5mm² dans une boîte de profondeur 30mm
Les installation
Rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Répond à tous les besoins de dépannage aussi bien dans le cas d'un chantier neuf que d'une rénovation
- Le sachet contient :
- un interrupteur ou va-et-vient de finition blanc avec support à vis
- une coque de protection chantier pour le neuf
- des griffes pour rénovation
- une plaque dooxie blanche carrée 1 poste
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.22 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02456FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : 25% de câblage en plus
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Modèle Broche de contact de protection
- Pôle neutre sectionné simultanément Non
- Type de contact de protection Rond
- Nombre de contacts actifs (ronds) 2
- Equipé d'un signal lumineux complémentaire Non
- Nombre de poste(s) 1
- Nombre de modules 2
- Nombre de phases 1
- Impression/marquage Sans
- Type de connexion Autre
- Avec volet de protection Non
- Avec eclips / protection enfant Oui
- Avec zone de texte/surface d'inscription Non
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Finition métallique Non
- Transparent Non
- Verrouillable Non
- Mécanisme d'éjection Non
- Encastrement isolé Non
- Avec éclairage fonctionnel Non
- Avec éclairage d'orientation Non
- Protection contre les surtensions Non
- Protection différentielle Non
- Avec microfusible Non
- Alimentation spéciale Sans alimentation spéciale
- Mode de pose Encastré
- Type de fixation Fixation à griffes/vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Non traité
- Finition de la surface Brillant
- Traitement antimicrobien Non
- Repiquage possible Non
- Avec interrupteur Non
- Prise inclinée ou inclinable Non
- Calibre 16 A
- Tension nominale 250 V
- Fréquence 50-60 Hz
- Adapté à la classe de protection (IP) IP21
- Résistance aux chocs (IK) IK04
- Largeur d'appareil 87 mm
- Hauteur d'appareil 87 mm
- Profondeur d'appareil 47 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Amazon Alexa Non
- Compatible avec Google Assistant Non
- Compatible IFTTT Non
- Avec répéteur de signal Wi-Fi Non
- Avec haut-parleur bluetooth intégré Non
- Pour « conditions difficiles » (selon VDE) Non
- Profondeur d'encastrement 31 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Power Delivery Non
- Capacité des bornes 1.5-2.5 mm²
- Section de câble 1.5-2.5 mm²
- Maintien du cable Autre
- Composition Mécanisme complet avec plaque
- Objet connecté Non
- nombre d'unités 1
- EAN/Gencode 3414971007123
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
