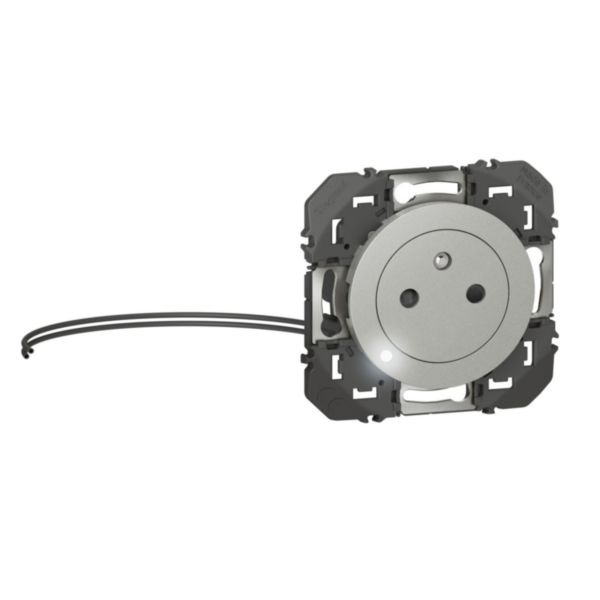

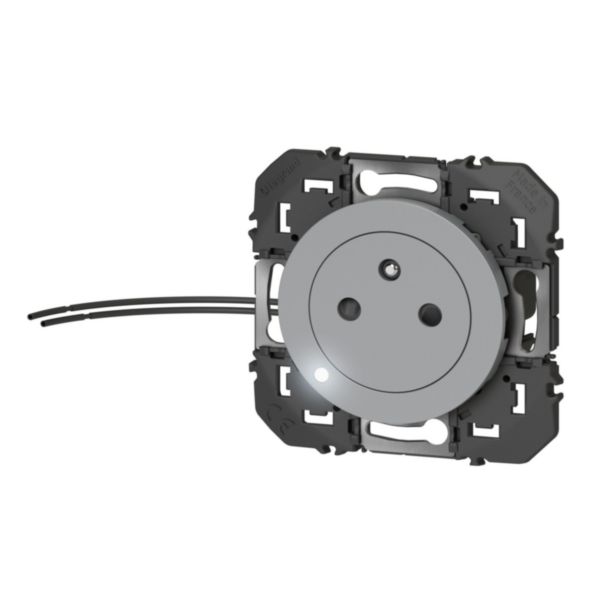

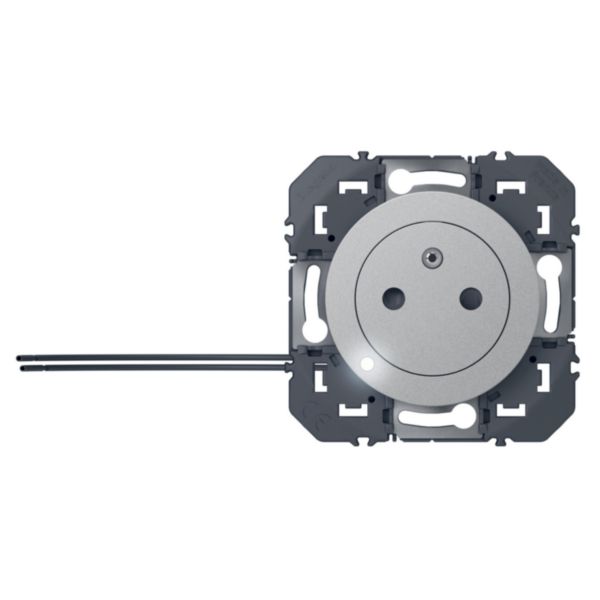

Prise de courant 2P+T à voyant Surface dooxie 16A finition alu
Ref. 6 004 20
dooxie LEGRANDdooxie, une prise de courant avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise de courant Surface 16A 250V - 2P+T à voyant témoin 230V 2,4mA de couleur blanc dooxie - Alu - À équiper d'une plaque
- Les éclips de protection enfant de cette prise renforcent la sécurité dans la maison en permettant d'obturer le contact électrique en l'absence de fiche
- Repérage des bornes facilitant le câblage
- Bornes automatiques permettant la connexion rapide sans outil
- Livrée avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal et en vertical - Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ... En multiposte cela facilite l'assemblage des mécanismes
- Le fond mobile affleurant de cette prise associe esthétique, sécurité (pas d'accès aux contacts métalliques) et propreté (évite l'accumulation de poussière)
Les installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Jumelage des mécanismes optimisé pour une installation facilitée en multipostes
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Fiches techniques / Guides métier
- F02453FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Modèle Broche de contact de protection
- Pôle neutre sectionné simultanément Non
- Type de contact de protection Rond
- Nombre de contacts actifs (ronds) 2
- Equipé d'un signal lumineux complémentaire Oui
- Nombre de poste(s) 1
- Nombre de modules 2
- Nombre de phases 1
- Impression/marquage Sans
- Type de connexion Autre
- Avec volet de protection Non
- Avec eclips / protection enfant Oui
- Avec zone de texte/surface d'inscription Non
- Couleur Aluminium
- Numéro RAL (équivalent) 7040
- Finition métallique Non
- Transparent Non
- Verrouillable Non
- Mécanisme d'éjection Non
- Encastrement isolé Non
- Avec éclairage fonctionnel Oui
- Avec éclairage d'orientation Non
- Protection contre les surtensions Non
- Protection différentielle Non
- Avec microfusible Non
- Alimentation spéciale Sans alimentation spéciale
- Mode de pose Encastré
- Type de fixation Fixation avec vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Laqué / peint
- Finition de la surface Brillant
- Traitement antimicrobien Non
- Repiquage possible Non
- Avec interrupteur Non
- Prise inclinée ou inclinable Non
- Calibre 16 A
- Tension nominale 250 V
- Fréquence 50-60 Hz
- Adapté à la classe de protection (IP) IP20
- Résistance aux chocs (IK) IK04
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 38.5 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Amazon Alexa Non
- Compatible avec Google Assistant Non
- Compatible IFTTT Non
- Avec répéteur de signal Wi-Fi Non
- Avec haut-parleur bluetooth intégré Non
- Pour « conditions difficiles » (selon VDE) Non
- Profondeur d'encastrement 28.5 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Power Delivery Non
- Capacité des bornes 1.5-2.5 mm²
- Section de câble 1.5-2.5 mm²
- Maintien du cable Autre
- Composition Mécanisme avec enjoliveur (ou doigt)
- Objet connecté Non
- nombre d'unités 1
- EAN/Gencode 3414971006287
Normes et réglementations
Certificats et agréments
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
À associer
Avec Prise de courant 2P+T à voyant Surface dooxie 16A finition alu
Boîte étanche monoposte Eco Batibox diamètre 67mm ou 2 modules - profondeur 40mm
Ref. 0 800 21
