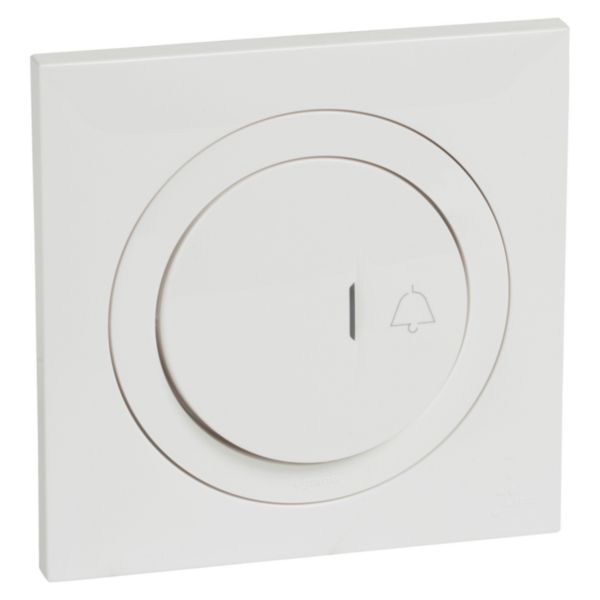

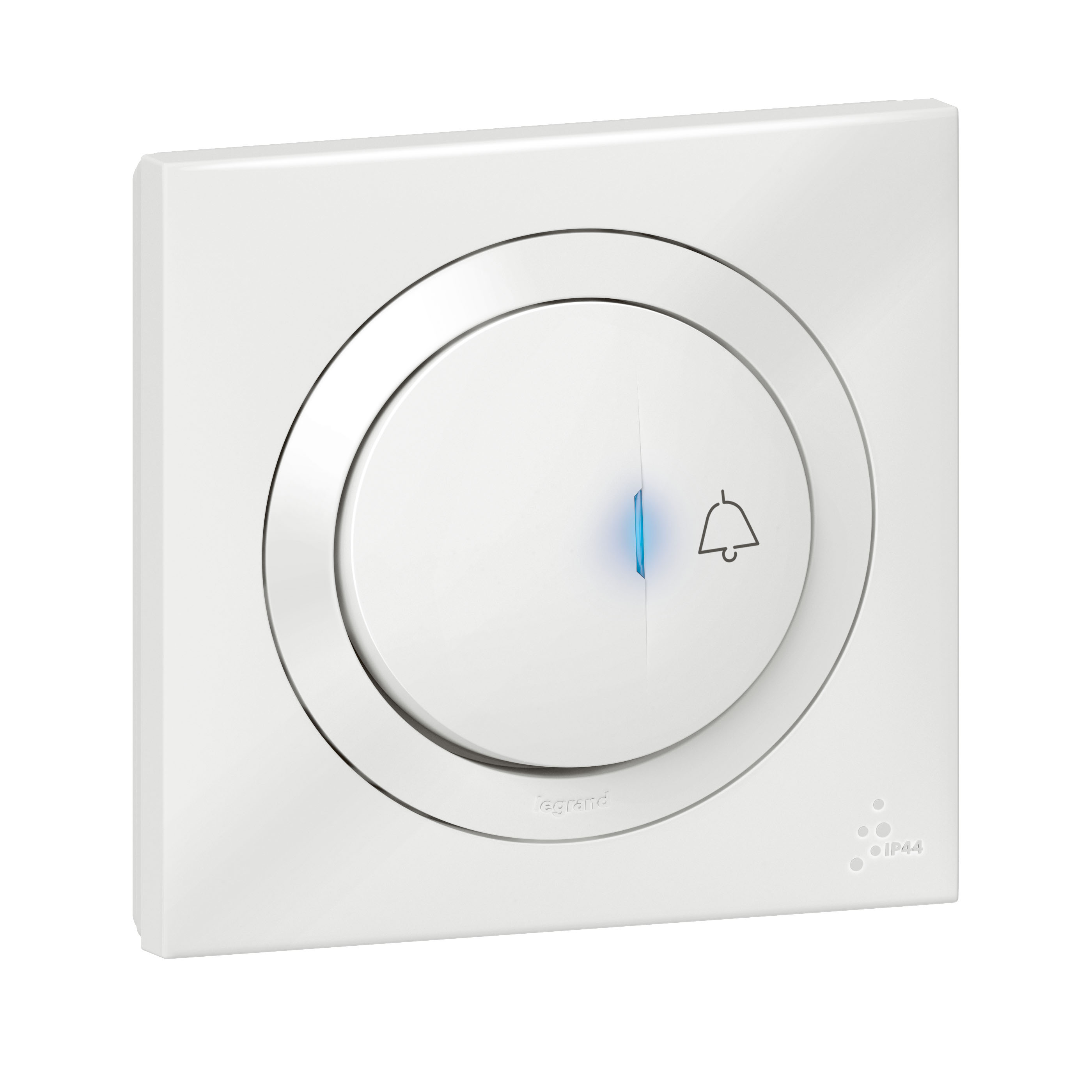

Poussoir simple lumineux et marquage sonnette dooxie à équiper d'un voyant IP44 6A 250V~ avec plaque carrée blanche
Ref. 6 000 10
dooxie LEGRANDdooxie IP44, des produits complets, résistants à l'eau, pour les installations où il y a un risque de projection d'eau
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Poussoir lumineux avec marquage sonnette 6A - 250V dooxie IP44 complet
- A équiper d'un voyant lumineux 230V référence 600043
- Plaque IP44 livrée avec le produit
- IP44 protégé contre les corps solides supérieurs à 1mm - protégé contre les projections d'eau de toutes directions
- Repérage des bornes facilitant le câblage - Bornes automatiques permettant la connexion rapide sans outil
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal et en vertical - Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ... En multiposte cela facilite l'assemblage des mécanismes
Les installation
Rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Cette fonction peut s'installer en intérieur ou en extérieur où il y a un risque de projection d'eau
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.23 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE10518AC Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
- dooxie : la griffe qui se monte par simple clip
Caractéristiques techniques
- Composition Autre
- Modèle Autre
- Type de commande Bascule/rocker
- Version sans contact Non
- Nombre de bascules d'actionnement 1
- Tension nominale 250 V
- Calibre 6 A
- Avec éclairage Non
- Source lumineuse fournie Non
- Equipé d'un signal lumineux complémentaire Non
- Contact de report Non
- Type de connexion Borne automatique
- Mode de pose Encastré
- Type de fixation Fixation à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Brillant
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Avec zone de texte/surface d'inscription Non
- Type d'impression Sans
- Adapté à la classe de protection (IP) IP44
- Résistance aux chocs (IK) IK04
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 36 mm
- Profondeur min. de la boîte d'encastrement 40 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 21.5 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-70 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Non
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-1.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-1.5 mm²
- Nombre de bascules d'actionnement 1
- EAN/Gencode 3414971940178
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
À associer
Avec Poussoir simple lumineux et marquage sonnette dooxie à équiper d'un voyant IP44 6A 250V~ avec plaque carrée blanche
Boîte étanche monoposte Eco Batibox diamètre 67mm ou 2 modules - profondeur 40mm
Ref. 0 800 21
