Nouveauté

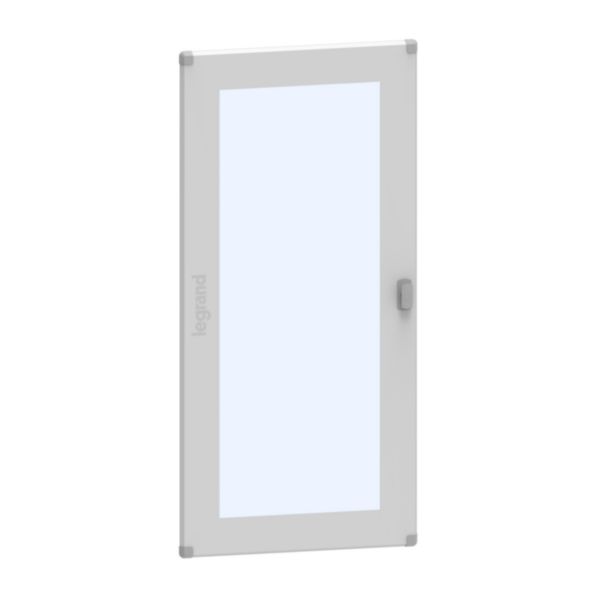

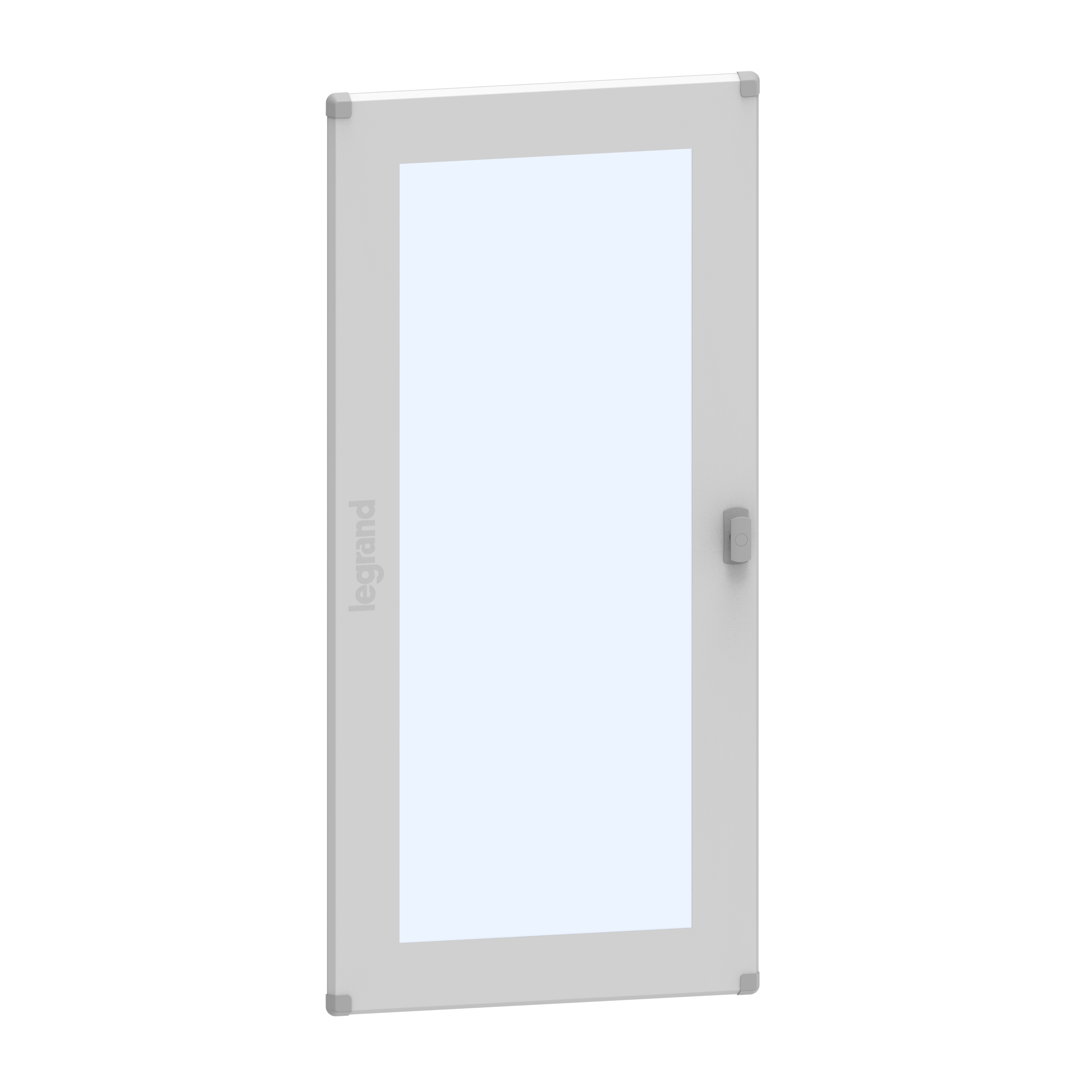

Porte vitrée pour coffret de distribution 24 modules à équiper hauteur 1200mm XL³HP 630
- Ref. 2PV12024
- XL³ HP 630
- LEGRAND
Tarif professionnel de référence HT
hors éco-contribution
- Information produitProduit disponible à partir de Avril 2025
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Compatible avec coffrets de distribution métal XL³HP 630 IP30
- Fourni avec poignée 1/4 de tour, barillet interchangeable à commander séparément
- 2 points de fermeture
- IK08
- Revêtement époxy polyester RAL7035
Les + installation
Montage réversible pour ouverture à droite ou à gauche
Les + utilisation
Le coffret peut passer à l'indice IP43 lorsque la porte est installée avec le joint de porte (référence 2KIP43 à commander séparément).
Recommandations / restrictions d’usages
- Ce produit doit être installé conformément aux règles d'installation, de préférence par un électricien qualifié. Une installation et/ou une utilisation incorrectes peuvent entraîner des risques d'électrocution ou d'incendie.
Avant de procéder à l'installation, lisez les instructions et tenez compte de l'emplacement de montage spécifique du produit.
N'ouvrez pas, ne démontez pas, n'altérez pas et ne modifiez pas l'appareil, sauf si les instructions l'exigent expressément. Tous les produits Legrand doivent être ouverts et réparés exclusivement par du personnel formé et agréé par Legrand. Toute ouverture ou réparation non autorisée annule complètement toutes les responsabilités et les droits de remplacement et de garantie.
N'utiliser que des accessoires de marque Legrand.
Information sur la gamme
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : simplicité de mise en œuvre, modularité, haute performance, durabilité et facilité de conception avec le logiciel XLPro4. Les coffrets et armoires XL³ HP 630 sont conçus pour répondre aux contraintes des tableautiers et des installateurs. Ils intègrent un volume de câblage élevé : enveloppes de 12 à 36 modules de large, dont la mise en œuvre de gaines à câbles internes et externes, et jusqu’à 1.9m en hauteur. En complément, l’ajout du repérage métrique en fond d’armoire facilite la mise en œuvre et réduit les risques de mauvais positionnement. Les coffrets et armoires XL³ HP 630 sont conçus pour atteindre un IS223 et un cloisonnement forme 2. Si l’installation est soumise à des environnements humides ou poussiéreux, les enveloppes XL³ HP 630 sont déclinables en IP55.
Documentation et conseils de pose
Notices / Guides mise en oeuvre
- Notice LE15022AA Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Notice LE15021AA Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Modèle Porte de compartiment
- Finition porte à hublot Oui
- Finition porte pour verrouillage de sectionneur Non
- Largeur 600 mm
- Hauteur 650 mm
- Profondeur 25 mm
- Finition CEM Non
- Matériau Acier
- Finition de la surface Revêtement par poudre
- Couleur Gris
- Classe de protection (IP) IP40
- Résistance aux chocs (IK) IK08
- Numéro RAL 7035
- Sans halogène Oui
- EAN/Gencode 3414972430449
