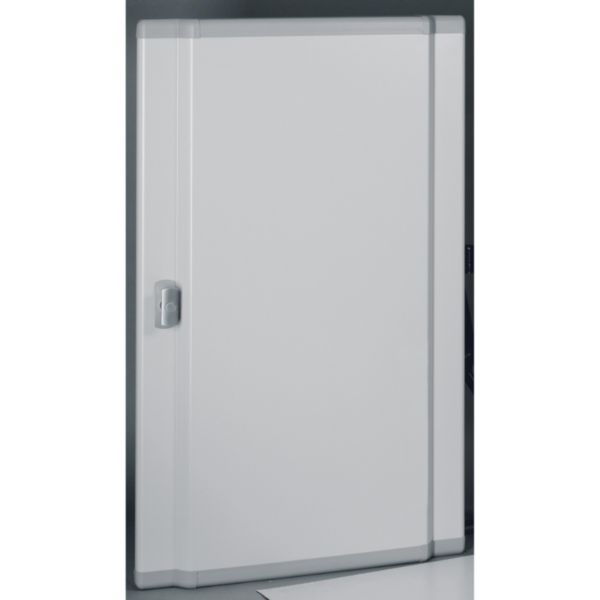

Porte galbée métal pour coffret et armoire XL³400 et XL³160 hauteur 1050mm

Ref. 0 202 56
XL³
LEGRAND

XL³400 et XL³160, porte pour coffret et armoire

528,70 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Porte métal galbée pour coffret et armoire XL³400 et coffret XL³160
Pour coffret et armoire hauteur 1050mm
Livrée avec poignée
Barillet interchangeable à commander séparément
Distance entre le plastron et la porte métal : 57mm

Les + utilisation

2 points de condamnation haut et bas

Information sur la gamme

De l'armoire de puissance au tableau divisionnaire, l'offre des enveloppes Legrand XL³ s'intègre dans tous les locaux techniques. De nombreuses innovations assurent un montage rapide et sûr, une réelle liberté de configuration et un gain de temps appréciable lors des opérations de maintenance et d'extension. Composée d'une offre : d'armoires de distribution composable XL³ 6300 et XL³ 4000 conçues pour atteindre un IS 333 et une forme 4b grâce à un large choix d'équipements pour atteindre tous les niveaux de formes et tous les IS jusqu'au 333 et avec une adaptation aisée au local technique grâce à 3 profondeurs et 3 largeurs, jumelables côte à côte ou dos à dos, de coffrets et d'armoires de distribution pour tous les projets avec une mise en œuvre facilitée, un volume de câblage optimisé, une accessibilité totale et un large choix d'équipements de types plastrons, platines pour intégration d'appareils de protection et coupure : armoires et coffrets XL³ 800 métal IP 30 à IP 55, armoires et coffrets XL³ 400 isolants IP 30 à IP 43, de coffrets divisionnaires design et prêts à l'emploi XL³ 125 et XL³ 160 isolants, métal ou encastrés.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Choisir son enveloppe en fonction de son environnement

Notices / Guides mise en oeuvre

Cahier d'atelier XL³ 160

Documents & argumentaires commerciaux

Caractéristiques techniques

Modèle Porte de compartiment
Finition porte à hublot Non
Finition porte pour verrouillage de sectionneur Non
Largeur 1050 mm
Hauteur 575 mm
Profondeur 60 mm
Finition CEM Non
Matériau Acier
Finition de la surface Laqué / peint
Couleur Gris
Classe de protection (IP) IP40
Résistance aux chocs (IK) IK09
Temperature d'utilisation /d'installation -5-40 °C
Temperature de stockage -5-40 °C
Numéro RAL 7035
Sans halogène Oui
EAN/Gencode 3245060202569

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

Fiche CCTP tableau électrique

Engagement RSE & Respect des normes et réglementations

Profil Environnemental Produit

LGRP-2011-079-V1-FR.pdf

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
9 802 86	Kit de portes pour maintenance coffrets et d'armoires XL³ 160, XL³400 et XL³800
9 802 87	Poignée de portes pour maintenance coffrets et d'armoires XL³ 160, XL³400 et XL³800
9 802 93	Kit de fermeture tringlerie pour porte métal de coffrets XL³160, XL³400 et XL³800
9 803 83	Tringle longueur 1000mm pour maintenance de porte XL³ pour coffrets ou armoires hauteur 1050mm
9 815 92	Kit de fermeture pour portes XL³ hauteur 1050mm avec poignée , tringlerie et accessoires
