Parafoudre basse tension typeT2 Imax 40kA/pôle - 3P+N 320V~ - 4 modules

  • Ref. 4 122 45
  • LEGRAND

Parafoudre recommandé pour protection du tableau divisionnaire ou logement alimenté en 230V~ ou 400V~ Type 2 (T2), pouvant être installé en amont du différentiel principal

695,80 €

Tarif professionnel de référence HT
hors éco-contribution

  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Parafoudre T2 - Imax 40kA sans protection de court-circuit intégrée - 3P+N - 4 modules
  • Up 1,7kV, Uc 320V~ - Régimes de neutre : TT, TNC, TNS - Sans report d'état CA + SD
  • Caractéristique Type 2 : In 20kA, Imax 40kA

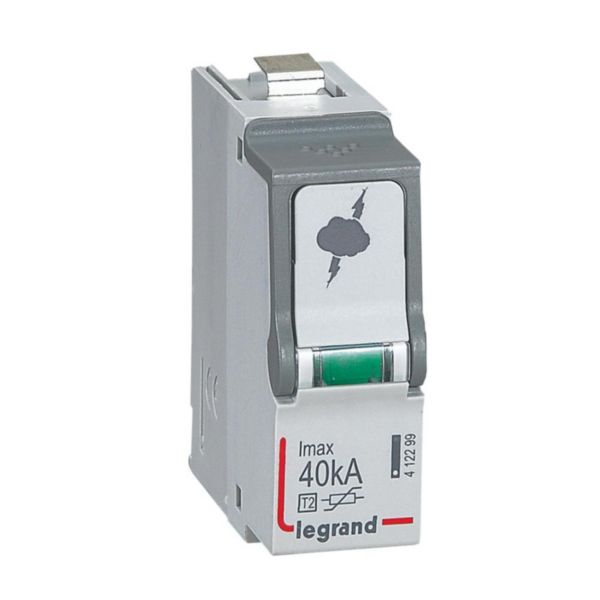

  • Avec cassette débrochable et indicateurs d'état pour les branches phase-neutre des xP+N :
    - Vert : parafoudre en fonction
    - Rouge : cassette à remplacer
  • Conforme aux normes EN 61643-11 et IEC 61643-11

Les + installation

Protection contre les fins de vie en court-circuit à associer : DX³ 25A courbe C

Les + utilisation

A technologie éclateur sur la branche neutre-terre, ce qui se traduit par l'absence de fuite de courant vers la terre : pas de déclenchements intempestifs des protections différentielles

Recommandations / restrictions d’usages

  • Pour assurer une protection correcte, un parafoudre est recommandé :
    - à l’origine de chaque installation (obligatoire selon le type et le lieu de l’installation à protéger
    - à l’origine des tableaux divisionnaires : protection secondaire ou protection fine des équipements sensibles
    - sur tous les départs de circuits électriques externes (alimentation de bâtiments secondaires, éclairages extérieurs ou tableaux électriques extérieurs, ...)

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

  • Schéma de liaison IT Non
  • Schéma de liaison TN Oui
  • Schéma de liaison N-C Oui
  • Schéma de liaison TN-C-S Oui
  • Schéma de liaison TN-S Non
  • Schéma de liaison TT Oui
  • Autre schéma de liaison Non
  • Nombre de conducteurs (sans mise à la terre) 4
  • Courant nominal de décharge In (8/20) 20 kA
  • Tension nominale AC 400 V
  • Tension max de régime permanent 320 V
  • Niveau de protection L-N 1.7 kV
  • Niveau de protection N-PE 1.5 kV
  • Fusible auxiliaire intégré Non
  • Mode de pose Profilé chapeau 35 mm
  • Taille (DIN) 4 TE
  • Section de conducteur rigide max. (monofilaire/multifilaire) 35 mm²
  • Section de conducteur flexible max. (fil fin) 25 mm²
  • Avec contact de signalisation à distance Non
  • Signalisation au niveau de l'appareil Optique
  • Classe d'essai type 2 Oui
  • Classe de protection (IP) IP20
  • EAN/Gencode 3414970517722

Logiciels métiers

Support d’aide à la prescription

Profil Environnemental Produit

Substances réglementées

Parafoudre basse tension typeT2 Imax 40kA/pôle - 3P+N 320V~ - 4 modules

À associer
