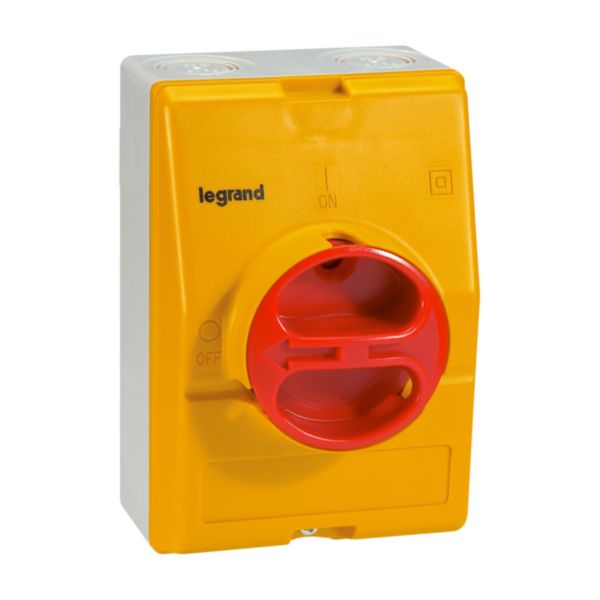

Interrupteur-sectionneur rotatif complet de proximité - tripolaire+OF - 20A
- Ref. 0 221 79
- LEGRAND
Interrupteur sectionneur rotatif de sécurité complet, prêt à installer, assure la coupure et le sectionnement des phases
209,20 €
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Documentation et conseils de pose
Page catalogue et annexes
- Page technique (dimensions édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.285 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.288 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00262FR-02.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice 096891000-01 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Finition interrupteur général Oui
- Finition interrupteur de maintenance/réparation Oui
- Finition interrupteur de sécurité Oui
- Finition interrupteur de dispositif d'arrêt d'urgence Non
- Finition de l'inverseur Non
- Tension de fonctionnement nominale max. Ue en CA 400V
- Tension de fonctionnement normale 690-690V
- Courant permanent nominal (Iu) 20A
- Courant permanent nominal, AC-21, 400 V 20A
- Puissance de fonctionnement nominale, AC-3, 400 V 4kW
- Courant nominal de courte durée admissible Icw 0.43kA
- Puissance de fonctionnement nominale, AC-23, 400 V 7.5kW
- Puissance de commutation à 400 V 8kW
- Intensité de court-circuit nominale conditionnelle Iq 6kA
- Nombre de pôles 3
- Nombre de contacts auxiliaires à ouverture 1
- Nombre de contacts auxiliaires à fermeture 1
- Commande motorisée en option Non
- Commande motorisée intégrée Non
- Déclencheur voltmétrique en option Non
- Type de construction de l'appareil Appareil complet installé dans un boîtier
- Convient pour montage au sol Oui
- Adapté à une fixation frontale à 4 trous Non
- Adapté à une fixation frontale centrale Non
- Couleur de l'élément d'actionnement Rouge
- Finition de l'élément d'actionnement Poignée tournante courte
- Verrouillable Oui
- Type de raccordement du circuit principal Raccordement à vis
- Indice de protection (IP), face avant IP65
- EAN/Gencode 3245060221799
