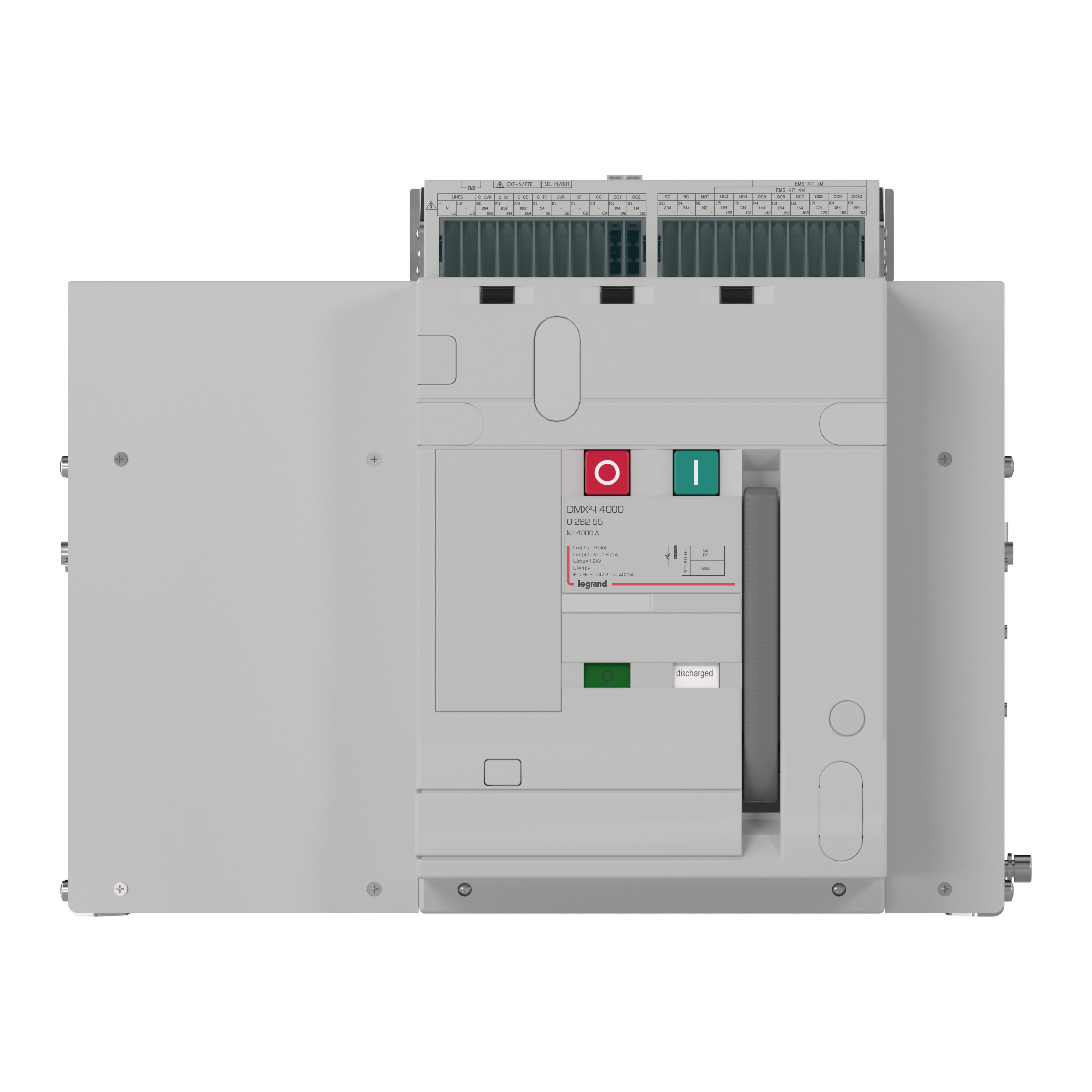

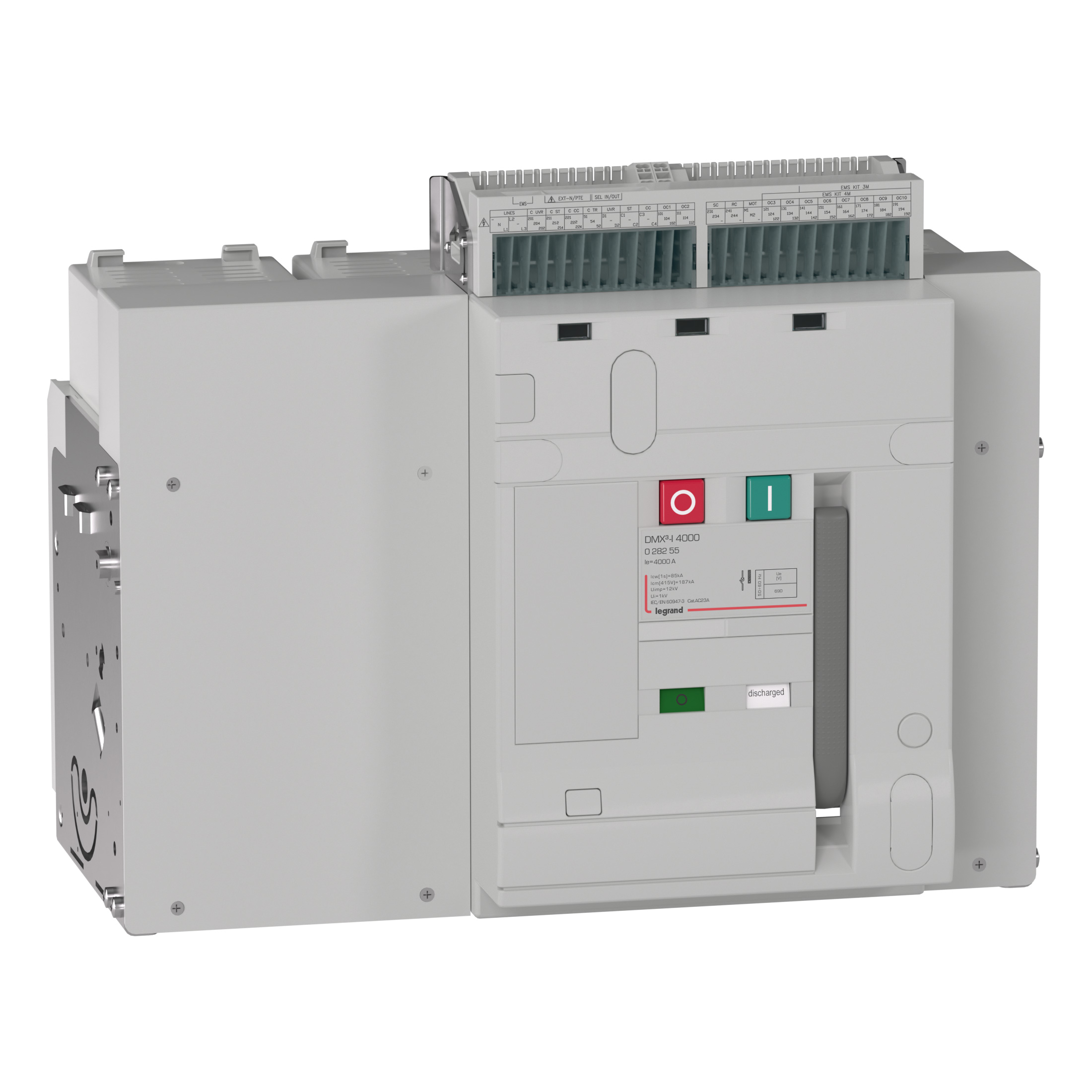

Interrupteur ouvert version fixe DMX³-I4000 4P 4000A - taille 2

  • Ref. 0 282 55
  • DMX³
  • LEGRAND

DMX³-I4000, interrupteur ouvert pour la coupure en charge et le sectionnement en tête des installations basse tension

37470,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Information produit
    Stock Legrand sous 15 jours ouvrés à réception de la commande distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Interrupteur ouvert DMX³-I4000 à déclenchement libre, version fixe
  • Livré avec :
    - prises arrière pour raccordement à l'horizontal
    - 2 contacts auxiliaires NO/NF
    - 1 joint de porte
  • Taille 2 - 4P 4000A
  • Possibilité d'ajouter des accessoires de type auxiliaires de commande et de signalisation, verrouillage…
  • Conforme à la norme NF IEC 60947-3

Les + utilisation

Permet la coupure en charge et le sectionnement des circuits à basse tension

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630A à 6300A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000A à 6300A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les unités de protection peuvent être réglées directement sur écran ou en assocation avec un dongle Bluetooth, le réglage des paramètres peut s'effectuer via une App.

Page catalogue et annexes

Fiches techniques / Guides métier

  • Courant nominal 4000 A
  • Tension assignée (Ue) 230-690 V
  • Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
  • Protection intégrée contre les mises à la terre accidentelles Non
  • Type de raccordement du circuit principal Raccordement par boulon
  • Adapté à un montage de profilés chapeaux Non
  • Montage de profilés chapeaux en option Non
  • Nombre de contacts auxiliaires à ouverture 2
  • Nombre de contacts auxiliaires à fermeture 2
  • Nombre de contacts auxiliaires à deux directions 2
  • Relais de signalisation de déclenchement disponible Oui
  • Avec déclencheur à sous-tension intégré Non
  • Nombre de pôle(s) 4
  • Position du raccordement de circuit principal Arrière
  • Finition de l'élément d'actionnement Bouton-poussoir
  • Appareil complet avec unité de protection Non
  • Commande motorisée intégrée Non
  • Commande motorisée en option Oui
  • Classe de protection (IP) IP20
  • Largeur 526 mm
  • Hauteur 414 mm
  • Profondeur 354 mm
  • Résistance aux chocs (IK) Non applicable
  • Temperature d'utilisation /d'installation -25-70 °C
  • Temperature de stockage -25-85 °C
  • Type de tension AC
  • Fréquence 50-60 Hz
  • Sens de l'alimentation électrique Par l'arrière de l'appareil
  • Indication de repérage des bornes de raccordement Non
  • Couleur Autre
  • Numéro RAL 7035
  • Sans halogène Oui
  • Capacité des bornes 50-5000 mm²
  • Nature du cable pour connexion Souple ou rigide
  • Avec zone de texte/surface d'inscription Non
  • Conforme à la Réglementation pile ou batterie Non
  • EAN/Gencode 3414972282710
