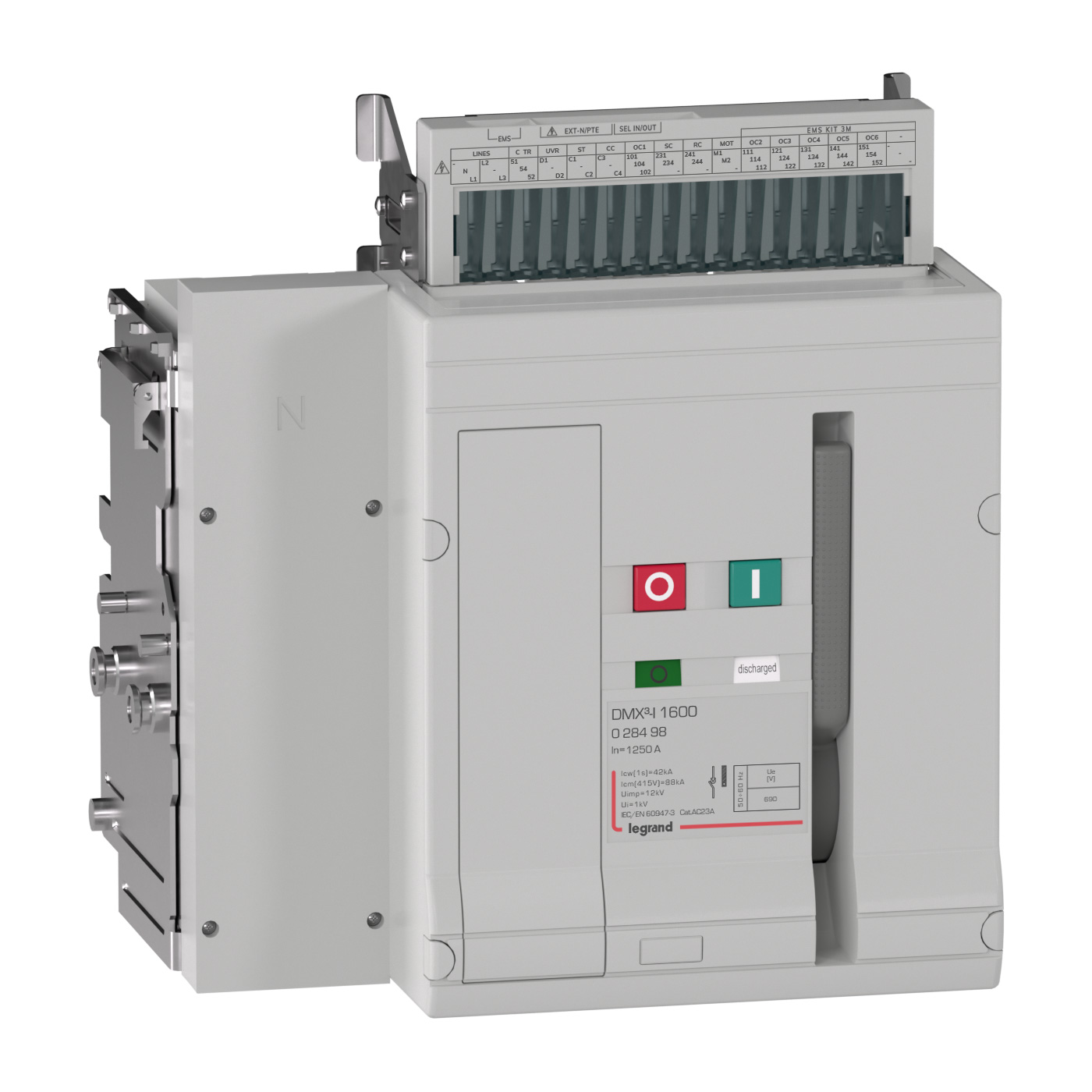

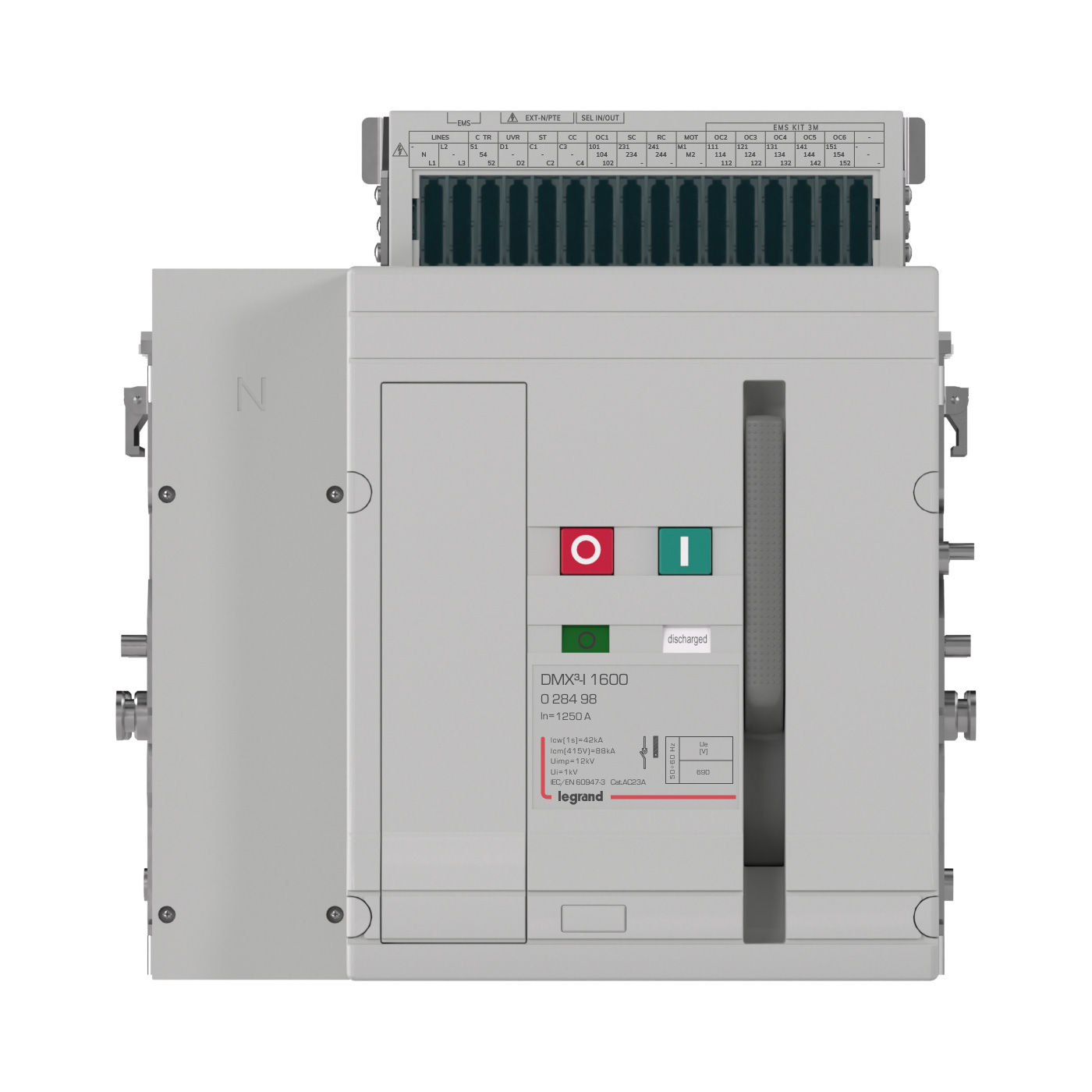

Interrupteur ouvert DMX³-I1600 à déclenchement libre, version débrochable, à équiper de base
Livré avec :
- 1 contact auxiliaire NO/NF
- 1 joint de porte
4P - 1250A
Possibilité d'ajouter des accessoires de type auxiliaires de commande et de signalisation, verrouillage…
Conforme à la norme NF IEC 60947-3

Les utilisation

Permet la coupure en charge et le sectionnement des circuits à basse tension

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630A à 6300A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000A à 6300A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les unités de protection peuvent être réglées directement sur écran ou en assocation avec un dongle Bluetooth, le réglage des paramètres peut s'effectuer via une App.

Documentation et conseils de pose

Caractéristiques techniques

Courant nominal 1250 A
Tension assignée (Ue) 0-690 V
Type de construction de l'appareil Technique de tiroir pour appareil encastré
Protection intégrée contre les mises à la terre accidentelles Non
Type de raccordement du circuit principal Raccordement par boulon
Adapté à un montage de profilés chapeaux Non
Montage de profilés chapeaux en option Non
Nombre de contacts auxiliaires à deux directions 1
Relais de signalisation de déclenchement disponible Oui
Avec déclencheur à sous-tension intégré Non
Nombre de pôle(s) 4
Position du raccordement de circuit principal Arrière
Finition de l'élément d'actionnement Bouton-poussoir
Appareil complet avec unité de protection Non
Commande motorisée intégrée Non
Commande motorisée en option Oui
Classe de protection (IP) IP30
Largeur 309 mm
Hauteur 310 mm
Profondeur 239 mm
Résistance aux chocs (IK) Non applicable
Temperature d'utilisation /d'installation -25-70 °C
Temperature de stockage -25-70 °C
Type de tension AC
Fréquence 50-60 Hz
Sens de l'alimentation électrique Par le haut ou le bas
Indication de repérage des bornes de raccordement Non
Couleur Gris
Numéro RAL 7035
Sans halogène Oui
Capacité des bornes 300-800 mm²
Nature du cable pour connexion Souple ou rigide
Avec zone de texte/surface d'inscription Non
Conforme à la Réglementation pile ou batterie Non
EAN/Gencode 3414972282369

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant
