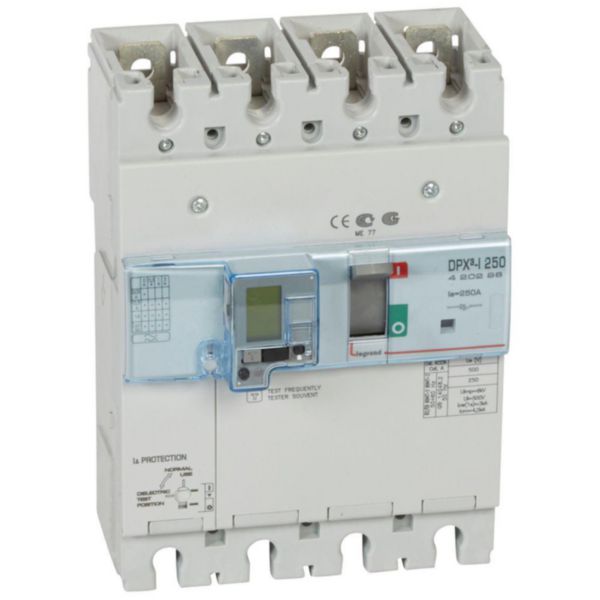

Interrupteur à déclenchement libre DPX³-I250 - 4P avec différentiel - 250A

Ref. 4 202 98

DPX³ LEGRAND

3644,00€

Tarif professionnel de référence HT hors éco-contribution

DPX³-I, interrupteur à déclenchement libre boîtier moulé pour la coupure et le sectionnement des circuits électriques basse tension

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Logiciels et configurateurs
Normes et réglementations
Prescription

Caractéristiques produit

Interrupteur à déclenchement libre DPX³-I250 avec différentiel
Avec différentiel :
- sensibilité réglable : 0,03A, 0,3A, 1A, 3A
- déclenchement réglable : 0 seconde - 0,3 seconde - 1 seconde - 3 secondes (0 seconde uniquement avec sensibilité 0,03A)
4P - In : 250A
Raccordement identique au DPX³250
Conforme à la norme NF IEC 60947-3 - Catégorie d'emploi AC23A

Les installation

Se monte sur rail symétrique à l'aide de la platine référence 421074

Les utilisation

Assure la coupure en charge et le sectionnement des circuits électriques basse tension

Information sur la gamme

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

FT_250MT_DIFF_FR.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Guide d'entretien des disjoncteurs et interrupteurs DPX3 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Caractéristiques techniques

Courant nominal 250 A
Tension assignée (Ue) 220-690 V
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Protection intégrée contre les mises à la terre accidentelles Oui
Type de raccordement du circuit principal Raccordement à vis
Adapté à un montage de profilés chapeaux Oui
Montage de profilés chapeaux en option Oui
Nombre de contacts auxiliaires à ouverture 1
Nombre de contacts auxiliaires à deux directions 1
Relais de signalisation de déclenchement disponible Oui
Avec déclencheur à sous-tension intégré Oui
Nombre de pôle(s) 4
Position du raccordement de circuit principal Frontal
Finition de l'élément d'actionnement Manette / levier
Appareil complet avec unité de protection Oui
Commande motorisée intégrée Non
Commande motorisée en option Oui
Classe de protection (IP) IP30
Conforme à la Réglementation pile ou batterie Oui
Code CEI (Pack1) CR1616
Pile ou Accumulateur (Pack1) Pile (non rechargeable)
Composition de l'élément (Pack1) Lithium (pile ou accus)
Nombre de Pack 1 2
Nombre d'éléments Unitaires (Pack1) 1
Poids d'un Element Unitaire (Pack1) 1.1 g
Localisation Pack1 Le produit intègre une batterie
Type réglementaire (Pack1) P : Portable (Format Standard)
EAN/Gencode 3245064202985
