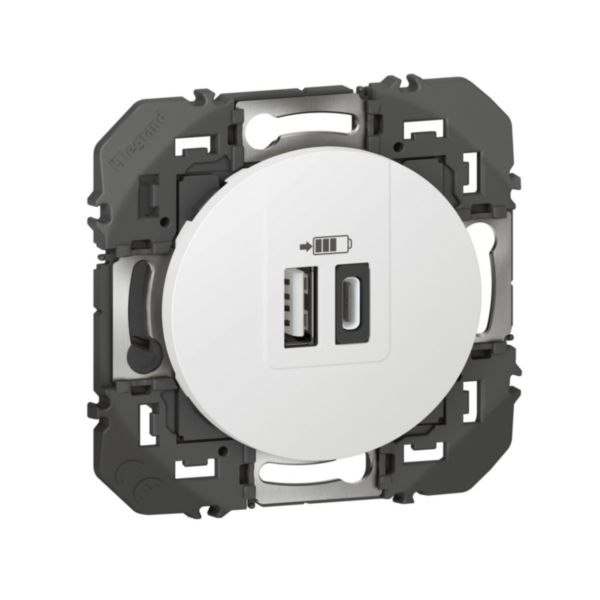

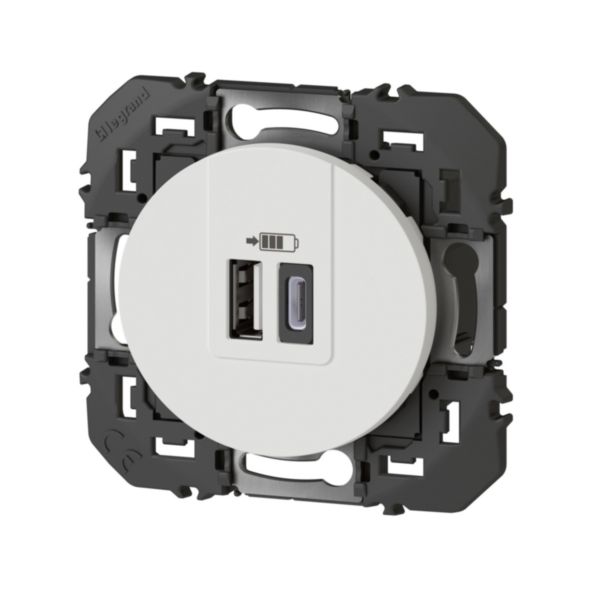

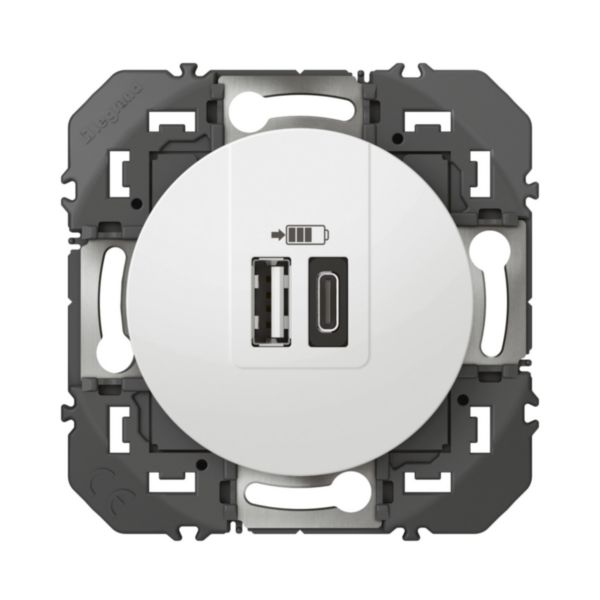

Double prise USB 1 Type-A + 1 Type-C dooxie 3A finition blanc
Ref. 6 003 49
dooxie LEGRANDdooxie, un prise avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Chargeur 1 USB Type-A + 1 USB Type-C 230V - 5V dooxie - Blanc - À équiper d'une plaque
- Consommation en veille inférieure à 0,07W classe II TBTS - Les 2 sorties USB en 1 poste libèrent un puit de prise et favorise le gain de place
- Chargeur USB conforme à la directive CEE sur l'harmonisation du standard de recharge de terminaux portables et la réduction des chargeurs mobiles - Conforme à la norme IEC62684-2011-01
- Le pictogramme en face (dessin d'une batterie) avant indique que la prise est dédiée à la charge
- Livré avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
Avantages
- Ses 2 prises USB Type-A et USB Type-C permettent de brancher simultanément anciens et nouveaux terminaux électroniques
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ... En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal et en vertical
Les installation
Equipé de bornes à vis 2x2,5mm² pour repiquage d'un chargeur - Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Charge idéale pour un smartphone, deux smartphones, une tablette, une tablette et un smartphone de générations différentes
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
- S'installe dans boîte d'encastrement profondeur 40mm minimum
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.16 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03790FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE10504AC Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Modèle Autre
- Nombre de ports USB-A 1
- Nombre de ports USB-C 1
- Tension de fonctionnement 100-240 V
- Fréquence 50-60 Hz
- Courant de sortie max. 3000 mA
- Tension de sortie 5-5 V
- Consommation d'énergie 0.066 W
- Type de connexion Borne à vis
- Mode de pose Encastré
- Couleur Blanc
- Numéro RAL 9003
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 41.7 mm
- Profondeur min. de la boîte d'encastrement 40 mm
- Adapté à la classe de protection (IP) IP40
- Résistance aux chocs (IK) IK04
- Traitement antimicrobien Non
- Sans fil Non
- Profondeur d'encastrement 30.85 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -20-70 °C
- Type de tension AC
- Power Delivery Non
- Courant d'alimentation 0.5-0.5 A
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Conforme aux tests de mise en service (1000V) Non
- Sans halogène Oui
- Nombre de bornes 2
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- EAN/Gencode 3414971006263
