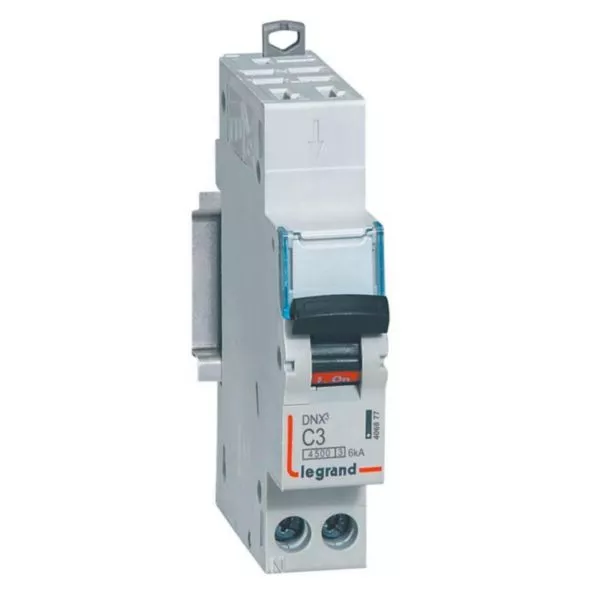

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée borne automatique sortie borne à vis - 1P+N 230V~ 3A courbe C - 1 module
Ref. 4 068 77
DNX³ LEGRANDDNX³, disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :
- 4500A conforme à la norme NF EN 60891-1
- 230V~
- 50Hz pour les installations résidentielles
- 6kA conforme à la norme EN 60947-2
- 230V~ - Protection des départs : arrivée haute par bornes automatiques et sortie basse par bornes à vis
- Intensité nominale 3A - Courbe C (déclenchement magnétique entre 5In et 10In) - 1 module
- Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Permet la réalisation de tests volants (présence tension)
- Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé
Avantages
- Peut être utilisé en installation résidentielle ettertiaire grâce à son pouvoir de coupure élevé
Les installation
Connexion simple, rapide et sans erreur grâce aux bornes automatiques et à l'alimentation par peigne
Les utilisation
Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
Information sur la gamme
Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d'instalaltion en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de detection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.461 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (performances des disjoncteurs et des auxiliaires DX³ édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (tarif à puissance surveillée jusqu'à 240 kVA (tarif jaune) édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (performances des disjoncteurs DX³ en courant continu édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (filiations des disjoncteurs et cartouches édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.525 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.549 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F01293FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Profondeur d'encastrement 44 mm
- Courbe C
- Nombre de pôle(s) 2
- Nombre de pôles protégés 1
- Calibre 3 A
- Tension 230 V
- Tension d'isolement assignée (Ui) 250 V
- Tension assignée de tenue aux chocs (Uimp) 4 kV
- Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) 4.5 kA
- Type de tension AC
- Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) 6 kA
- Fréquence 50-60 Hz
- Classe de limitation d'énergie (I²t) 3
- Montage encastré Oui
- Pôle neutre sectionné simultanément Oui
- Degré de pollution 2
- Produits auxiliaires associables Oui
- Largeur en nombre de modules 1
- Classe de protection (IP) IP20
- Température ambiante en fonctionnement -25-70 °C
- Section de raccordement cable souple 0.75-10 mm²
- Section de raccordement cable rigide 0.75-16 mm²
- Antidéflagration Non
- Largeur 17.8 mm
- Hauteur 94.8 mm
- Profondeur 77.6 mm
- Résistance aux chocs (IK) IK02
- Temperature de stockage -40-70 °C
- Tension nominale (Un) 210-250 V
- Sens de l'alimentation électrique Par le haut
- Indication de repérage des bornes de raccordement Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- Type de connexion Borne automatique
- Type de connexion Peigne et câble
- Avec zone de texte/surface d'inscription Oui
- Mode de pose Rail DIN
- Type de borne Borne automatique
- EAN/Gencode 3245064068772
