Nouveauté

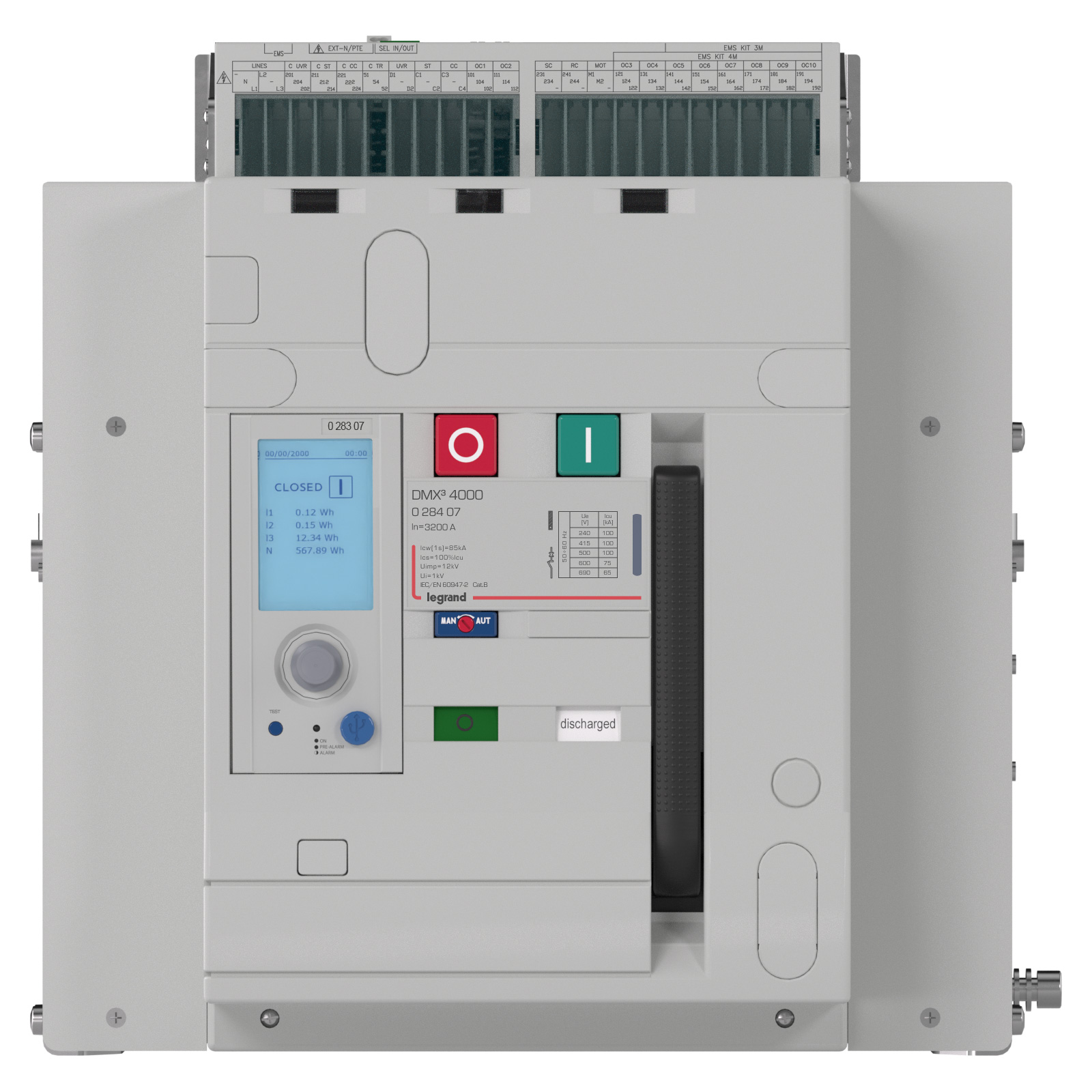

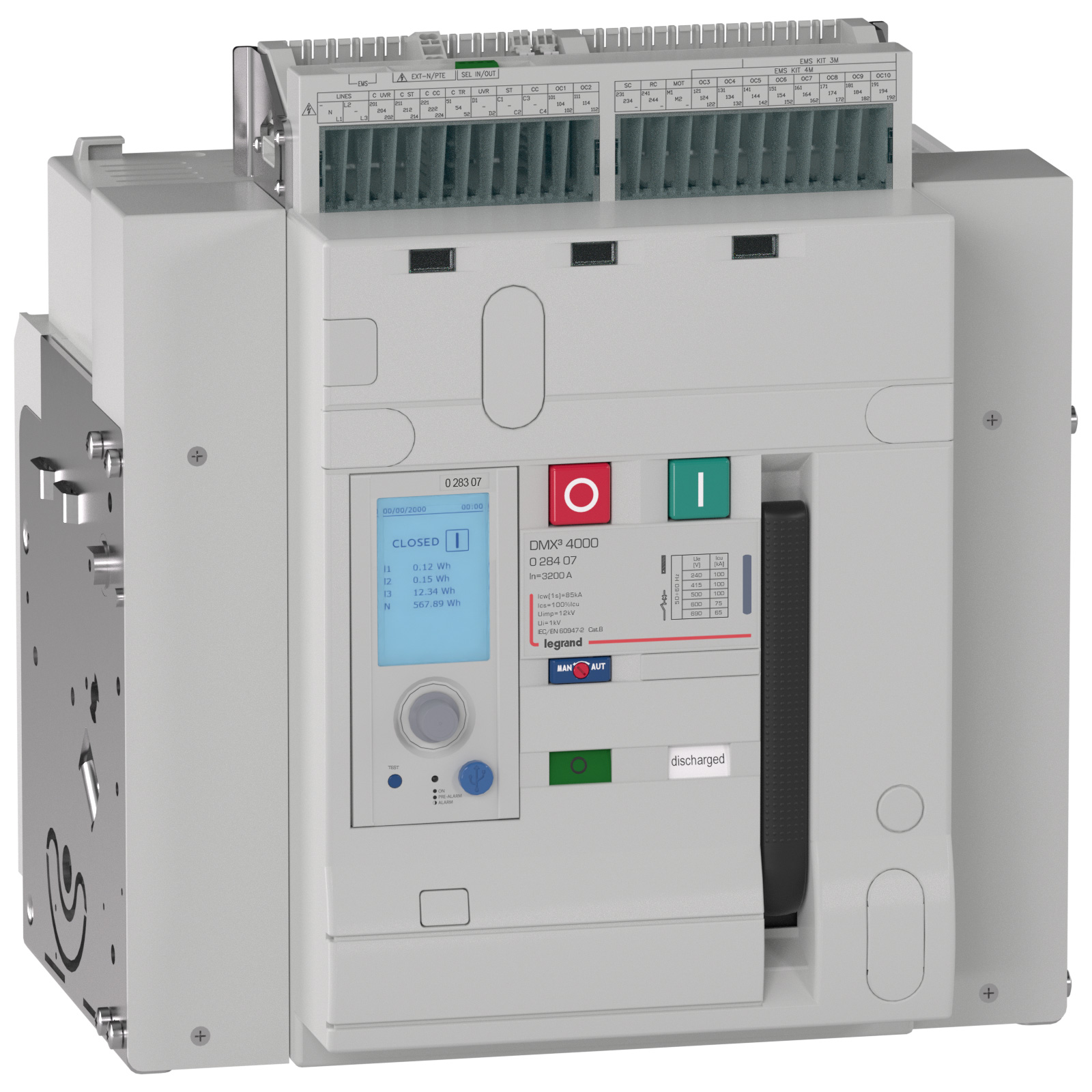

Disjoncteur ouvert version fixe DMX³4000 3P 3200A pouvoir de coupure 100kA, à équiper d'unité de protection MP2.10 ou MP4.10

  • Ref. 0 284 07
  • DMX³
  • LEGRAND

DMX³4000, disjoncteur ouvert pour la protection et le contrôle en tête des installations de basse tension, avec de nombreuses possibilités d'accessoires et d'équipements

39800,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Information produit
    Stock Legrand sous 15 jours ouvrés à réception de la commande distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Disjoncteur ouvert DMX³4000 version fixe
  • Livré avec :
    - 1 contact défaut NO/NF
    - 2 contacts auxiliaires NO/NF
    - 1 joint de porte
    - prises arrière pour raccordement à l'horizontale avec entraxe 85mm
  • Pouvoir de coupure Icu 100kA en 415V~ - 3P - 3200A
  • Possibilité d'ajouter des accessoires de type auxiliaires de commande et de signalisation, verrouillage…
  • Conforme à la norme NF IEC 60947-2

Les + installation

L'unité de protection permet des réglages précis des paramètres de protection directement sur l'écran ou sur l'App. EnerUp+Project avec le dongle Bluetooth référence 028310

Les + utilisation

Permet la protection et le contrôle en tête des installations basse tension

Recommandations / restrictions d’usages

  • A commander impérativement avec une unité de protection (assemblage usine)

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630A à 6300A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000A à 6300A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les unités de protection peuvent être réglées directement sur écran ou en assocation avec un dongle Bluetooth, le réglage des paramètres peut s'effectuer via une App.

Fiches techniques / Guides métier

  • Courant nominal 3200 A
  • Tension assignée (Ue) 0-690 V
  • Pouvoir de coupure 100 kA
  • Réglage de courant du déclencheur de surcharge 640-3200 A
  • Plage de réglage du déclencheur de court-circuit retardé de courte durée 960-32000 A
  • Plage de réglage du déclencheur de court-circuit non retardé 6400-48000 A
  • Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
  • Type de raccordement du circuit principal Raccordement à vis
  • Adapté à un montage de profilés chapeaux Non
  • Montage de profilés chapeaux en option Non
  • Nombre de contacts auxiliaires à deux directions 2
  • Avec déclencheur à sous-tension intégré Non
  • Nombre de pôle(s) 3
  • Position du raccordement de circuit principal Arrière
  • Finition de l'élément d'actionnement Bouton-poussoir
  • Appareil complet avec unité de protection Non
  • Commande motorisée intégrée Non
  • Commande motorisée en option Oui
  • Classe de protection (IP) IP20
  • EAN/Gencode 3414972326001
