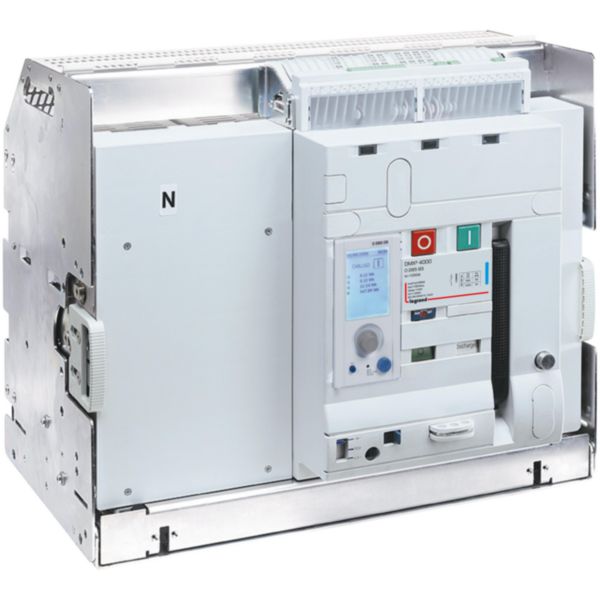

Disjoncteur ouvert version débrochable DMX³4000 jusqu'à 1000V~ 50kA 4P 1250A

Caractéristiques produit

Documentation et conseils de pose

Caractéristiques techniques

• Courant nominal 1250 A
• Tension assignée (Ue) 230-690 V
• Pouvoir de coupure 65 kA
• Réglage de courant du déclencheur de surcharge 250-1250 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée 375-1250 A
• Plage de réglage du déclencheur de court-circuit non retardé 2500-18750 A
• Type de construction de l'appareil Technique de tiroir pour appareil encastré
• Protection intégrée contre les mises à la terre accidentelles Non
• Type de raccordement du circuit principal Raccordement par boulon
• Adapté à un montage de profilés chapeaux Non
• Montage de profilés chapeaux en option Non
• Nombre de contacts auxiliaires à ouverture 2
• Nombre de contacts auxiliaires à fermeture 2
• Nombre de contacts auxiliaires à deux directions 2
• Relais de signalisation de déclenchement disponible Oui
• Avec déclencheur à sous-tension intégré Non
• Nombre de pôle(s) 4
• Position du raccordement de circuit principal Arrière
• Finition de l'élément d'actionnement Bouton-poussoir
• Appareil complet avec unité de protection Non
• Commande motorisée intégrée Non
• Commande motorisée en option Oui
• Classe de protection (IP) IP20
• Largeur 414 mm
• Hauteur 465 mm
• Profondeur 433 mm
• Résistance aux chocs (IK) Non applicable
• Temperature d'utilisation /d'installation -25-70 °C
• Temperature de stockage -25-85 °C
• Type de tension AC
• Fréquence 50-60 Hz
• Sens de l'alimentation électrique Par l'arrière de l'appareil
• Indication de repérage des bornes de raccordement Non
• Couleur Autre
• Numéro RAL 7035
• Sans halogène Oui
• Capacité des bornes 50-2400 mm²
• Nature du cable pour connexion Souple ou rigide
• Avec zone de texte/surface d'inscription Non
• Conforme à la Réglementation pile ou batterie Non
• EAN/Gencode 3414972235518
