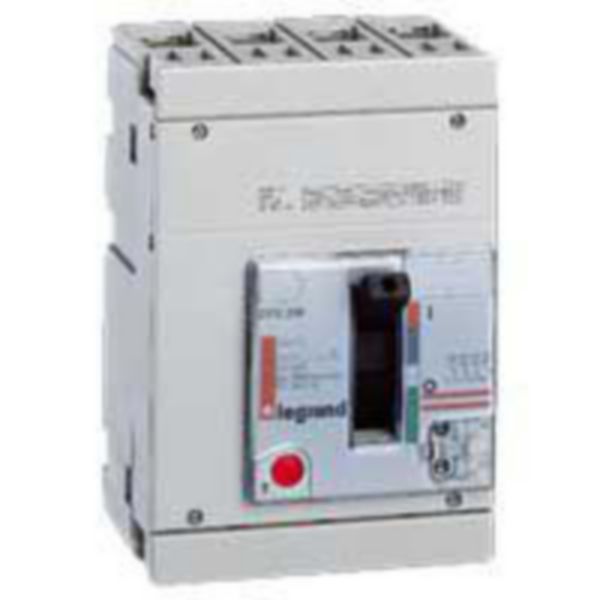

Disjoncteur magnétothermique DPX250 pouvoir de coupure 36kA 400V~ - 4P - 160A

  • Ref. 0 253 48
  • DPX IS
  • LEGRAND

DPX, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

3201,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Disjoncteur de puissance DPX250 à déclencheur magnétothermique
  • Pouvoir de coupure Icu 36kA (400V~) - 4P - In : 160A
  • Thermique réglable de 0,64In à 1In - Magnétique réglable de 3,5In à 10In
  • Reçoit les auxiliaires et les blocs différentiels ou le relais différentiel
  • Se monte sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Les + installation

Livré avec :
- plages de raccordement pour barres, dispositifs amont ou aval de raccordement pour cosses (largeur 20mm maxi)
- cache-vis
- plombage pour les réglage

Les + utilisation

Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension

Information sur la gamme

La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

  • Courant nominal 160 A
  • Tension assignée (Ue) 230-690 V
  • Pouvoir de coupure 36 kA
  • Réglage de courant du déclencheur de surcharge 96-160 A
  • Plage de réglage du déclencheur de court-circuit non retardé 560-1600 A
  • Type de construction de l'appareil Appareil complet installé dans un boîtier
  • Protection intégrée contre les mises à la terre accidentelles Non
  • Type de raccordement du circuit principal Raccordement à vis
  • Adapté à un montage de profilés chapeaux Non
  • Montage de profilés chapeaux en option Oui
  • Relais de signalisation de déclenchement disponible Oui
  • Avec déclencheur à sous-tension intégré Oui
  • Nombre de pôle(s) 4
  • Position du raccordement de circuit principal Frontal
  • Finition de l'élément d'actionnement Manette / levier
  • Appareil complet avec unité de protection Oui
  • Commande motorisée intégrée Non
  • Commande motorisée en option Oui
  • Classe de protection (IP) IP20
  • EAN/Gencode 3245060253486
