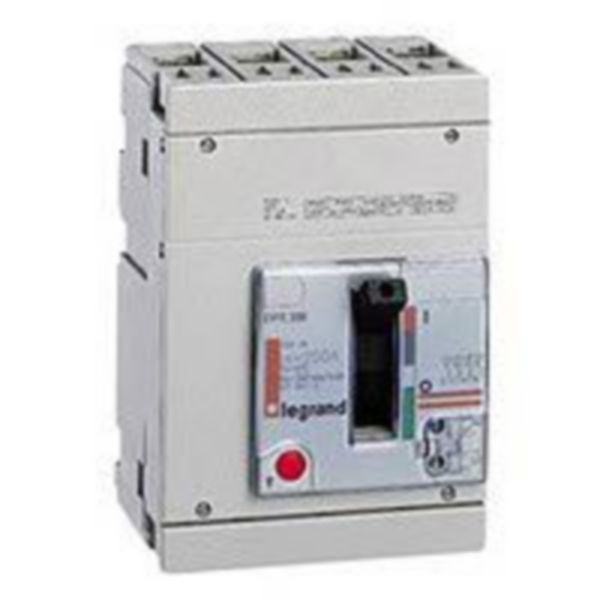

Disjoncteur électronique DPX250 pouvoir de coupure 70kA 400V~ - 3P - 40A

  • Ref. 0 254 50
  • DPX
  • LEGRAND

DPX, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

2806,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Disjoncteur de puissance DPX250 à déclencheur électronique
  • Pouvoir de coupure Icu 70kA (400V~) - 3P - In : 40A
  • Réglage Ir, Isd, Tr, Tsd - Avec voyants de fonctionnement, prise de test
  • Reçoit les auxiliaires et les blocs différentiels ou le relais différentiel
  • Se monte sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Les + installation

Livré avec :
- plages de raccordement pour barres, dispositifs amont ou aval de raccordement pour cosses (largeur 20mm maxi)
- cache-vis
- plombage pour les réglage

Les + utilisation

Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension - Sélectivité dynamique et logique

Information sur la gamme

Gamme des disjoncteurs de puissance DPX : cette gamme a été remplacée par la gamme DPX³

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

  • Courant nominal 40 A
  • Tension assignée (Ue) 230-690 V
  • Pouvoir de coupure 70 kA
  • Réglage de courant du déclencheur de surcharge 16-40 A
  • Plage de réglage du déclencheur de court-circuit retardé de courte durée 24-400 A
  • Type de construction de l'appareil Appareil complet installé dans un boîtier
  • Protection intégrée contre les mises à la terre accidentelles Non
  • Type de raccordement du circuit principal Raccordement à vis
  • Adapté à un montage de profilés chapeaux Non
  • Montage de profilés chapeaux en option Oui
  • Relais de signalisation de déclenchement disponible Oui
  • Avec déclencheur à sous-tension intégré Oui
  • Nombre de pôle(s) 3
  • Position du raccordement de circuit principal Frontal
  • Finition de l'élément d'actionnement Manette / levier
  • Appareil complet avec unité de protection Oui
  • Commande motorisée intégrée Non
  • Commande motorisée en option Oui
  • Classe de protection (IP) IP20
  • EAN/Gencode 3245060254506

Logiciels métiers

Services

Substances réglementées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
9 802 55 Kit pièces de rechange pour maintenance de disjoncteur boîtier moulé DPX250
9 802 63 Kit pour isolation des bornes de disjoncteur boîtier moulé DPX250 magnétothermique et électronique
