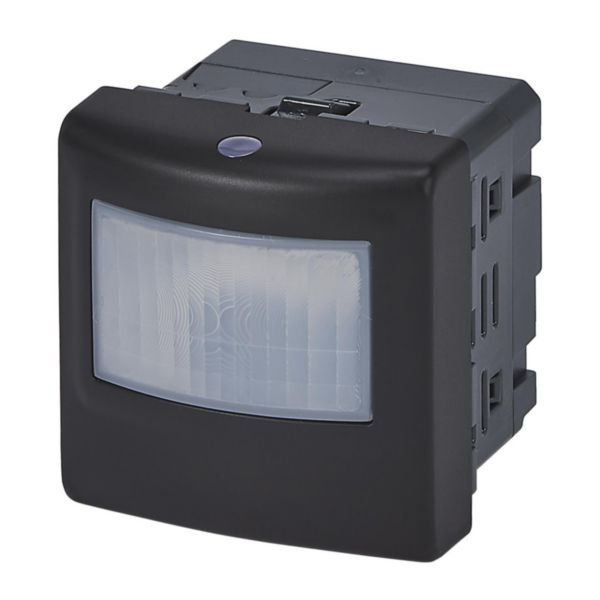

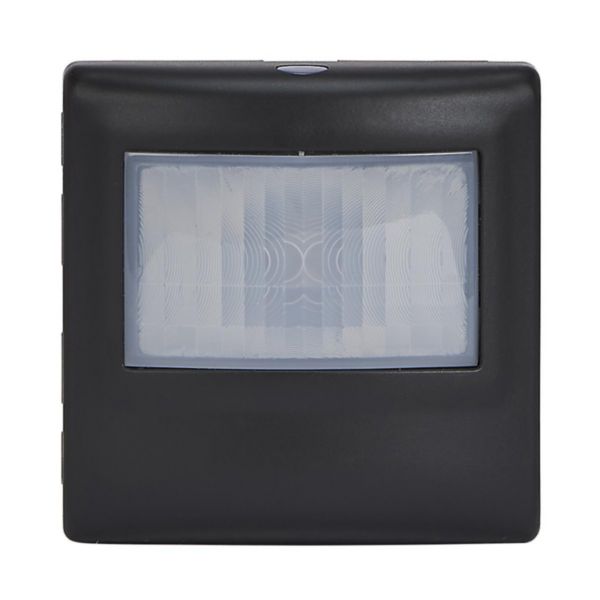

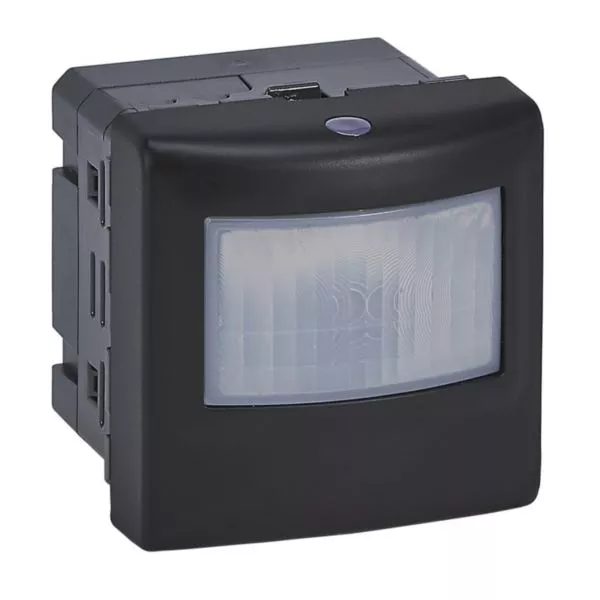

Détecteur mural universel Mosaic 3 fils avec neutre à détection infrarouge 500W LED - 2 modules noir
Ref. 079154LA
Mosaic LEGRANDMosaic, une commande d'éclairage répondant aux tendances actuelles des bâtiments à compléter d'une plaque de finition et à poser sur tous types de supports
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Permet la commande de lampes :
- LEDs et fluocompacts : 500W
- LEDs, CFLs, halogènes, tubes fluo avec ballast ferromagnétique ou électronique : 1000VA
- halogènes : 2000W - Câblage 3 fils avec Neutre
- À équiper d'un support et d'une plaque Mosaic
- 2 modules - Noir mat RAL9017
- Compatible avec boîte profondeur 40mm
Avantages
- Compatible avec un large panel de ampoules LEDs
- Dispose d'un mode Maitre/Esclave
- Une teinte et une finition mate particulièrement adaptée dans les lieux sombres comme les cinémas et théâtres
Les installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie, goulotte, colonne etc)
Les utilisation
Permet de réaliser des économies d'énergie en activant la lumière en fonction du passage et en prenant en compte le niveau de lumière ambiante
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
- Hauteur recommandée de fixation : 1,20m
Information sur la gamme
Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.
Documentation et conseils de pose
Fiches techniques / Guides métier
- F03818FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE14229AB Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Modèle Détecteur de mouvement
- Type de capteur Infrarouge
- Avec interface DALI Non
- Régulation de la lumière Non
- Commande HVAC Non
- Marche forcée Non
- Arrêt forcé Non
- Spécial animaux Non
- Protection au ras du mur Non
- Avec détection du champ arrière Non
- Interconnectable Non
- Angle de balayage 170 °
- Hauteur de montage optimale 1.2 m
- Fonction d'éclairage de la cage d'escalier Oui
- Commutateur de pontage Non
- Largeur de portée max. 6 m
- Portée de présence max. 32 m²
- Longueur de portée max. 8 m
- Adapté pour une transmission sans fil Non
- Commandable à distance Oui
- Télécommande fournie Non
- Sensibilité ajustable Oui
- Luminosité de déclenchement ajustable Oui
- Avec voyant Oui
- Auto-apprentissage de la fonction luminosité Non
- Possibilité de cablage d'un variateur déporté Non
- Mode de pose Encastré
- Adapté à un montage au plafond Non
- Montage mural Oui
- Type de connexion Borne à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Laqué / peint
- Traitement antimicrobien Non
- Couleur Noir
- Transparent Non
- Classe de protection (IP) IP20
- Résistance aux chocs (IK) IK04
- Type de tension AC
- Fréquence 50-60 Hz
- Tension nominale (Un) 110-240 V
- Durée de marche min. 5 s
- Durée de marche max. 30 min
- Angle de détection horizontal 85-85 °
- Plage de rotation du capteur, horizontale 0-0 °
- Plage de rotation du capteur, verticale 0-0 °
- Luminosité de déclenchement 5-1275 lx
- Puissance de coupure max. 2000 W
- Puissance max. de commutation LED 500 W
- Adapté à une charge C Oui
- Température 5-35 °C
- Nombre de zones de détection 1
- Commande auxiliaire possible Oui
- Fonction d'alarme Non
- Avec capteur acoustique Non
- Largeur 45 mm
- Hauteur 45 mm
- Profondeur 43.3 mm
- Largeur d'encastrement 40.5 mm
- Profondeur d'encastrement 24 mm
- Longueur d’encastrement 40.5 mm
- Profondeur min. de la boîte d'encastrement 30 mm
- Avec câble de raccordement Non
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation 5-35 °C
- Temperature de stockage -10-70 °C
- Consommation en veille 0.06 mA
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Avec zone de texte/surface d'inscription Non
- Nature d'embout entrée de cable Non applicable
- Entre axe de fixation horizontale 59.9-60.1 mm
- Interrupteur automatique Oui
- EAN/Gencode 3414972394888
