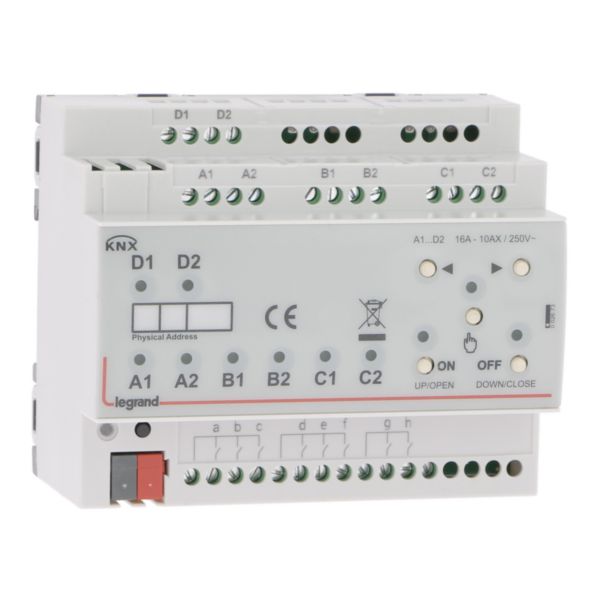

Contrôleur modulaire ON/OFF multi-applications KNX 8 sorties 16A - 8 entrées contact binaire- 6 modules

  • Ref. 0 026 73
  • LEGRAND

Raccordement multiphases

673,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • 8 sorties 16A
  • 8 entrées contact binaire
  • 6 modules DIN
  • Configuration par outil de programmation ETS
  • Chaque sortie est commandée par un détecteur et/ou une commande BUS/KNX

Avantages

  • 4 sorties groupées sous forme de 2 canaux de sortie indépendants configurables pour différents modes de fonctionnement: sortie de commutation x4, store CA x2, store CC x1, vanne 2 points x2, vanne 3 points x1
  • Convient pour la commutation de charges résistives, capacitives et inductives ainsi que de lampes fluorescentes suivant plusieurs fonctions: escalier, logique externe, logique interne, priorité, seuil, heure de fonctionnement, balayage
  • Canaux d’entrée indépendants fonctionnant comme interface universelle avec les fonctions suivantes : entrée bouton / bouton poussoir, commande du gradateur, commande de l’obturateur/stores, envoi de valeur, commande de scène, compteur pour l’impulsion de comptage

Les + installation

Raccordement sur le câble BUS/KNX

Les + utilisation

Contrôleur modulaire pour variation universelle toutes charges,dimnables:LED, halogène,fluorescence...

Recommandations / restrictions d’usages

  • Configuration via l'outil ETS de l'association KNX

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

  • Système de bus KNX Oui
  • Système de bus KNX-radio Non
  • Système de bus radio Non
  • Système de bus LON Non
  • Système de bus Powernet Non
  • Autres systèmes de bus Sans
  • Radio bidirectionnelle Non
  • Mode de pose DRA (DIN-rail adapter)
  • Largeur en nombre de modules 6
  • Commande sur site/commande manuelle Oui
  • Avec affichage LED Oui
  • Nombre d’entrées numériques 8
  • Puissance de coupure max. 3500 W
  • Adapté à une charge C Oui
  • Nombre max. de sorties de commutation 8
  • Courant de commutation max. 16 A
  • Calibre 16 A
  • Différentes phases connectables Oui
  • Couplage au bus inclus Oui
  • Module de bus amovible Non
  • Possibilité d'extension modulaire Non
  • Classe de protection (IP) IP20
  • Largeur 108 mm
  • Hauteur 90 mm
  • Profondeur 66 mm
  • Résistance aux chocs (IK) IK06
  • Temperature d'utilisation /d'installation -5-45 °C
  • Temperature de stockage -25-55 °C
  • Type de tension AC
  • Indication de repérage des bornes de raccordement Oui
  • Type de charge Universel
  • Sans halogène Oui
  • Type de connexion Borne à vis
  • Nombre de borniers 28
  • Capacité des bornes 0.5-3.31 mm²
  • Type de connexion Cable
  • Avec zone de texte/surface d'inscription Non
  • Equipé de prise(s) USB Non
  • Adressable Oui
  • Objet connecté Non
  • EAN/Gencode 3414972052313
